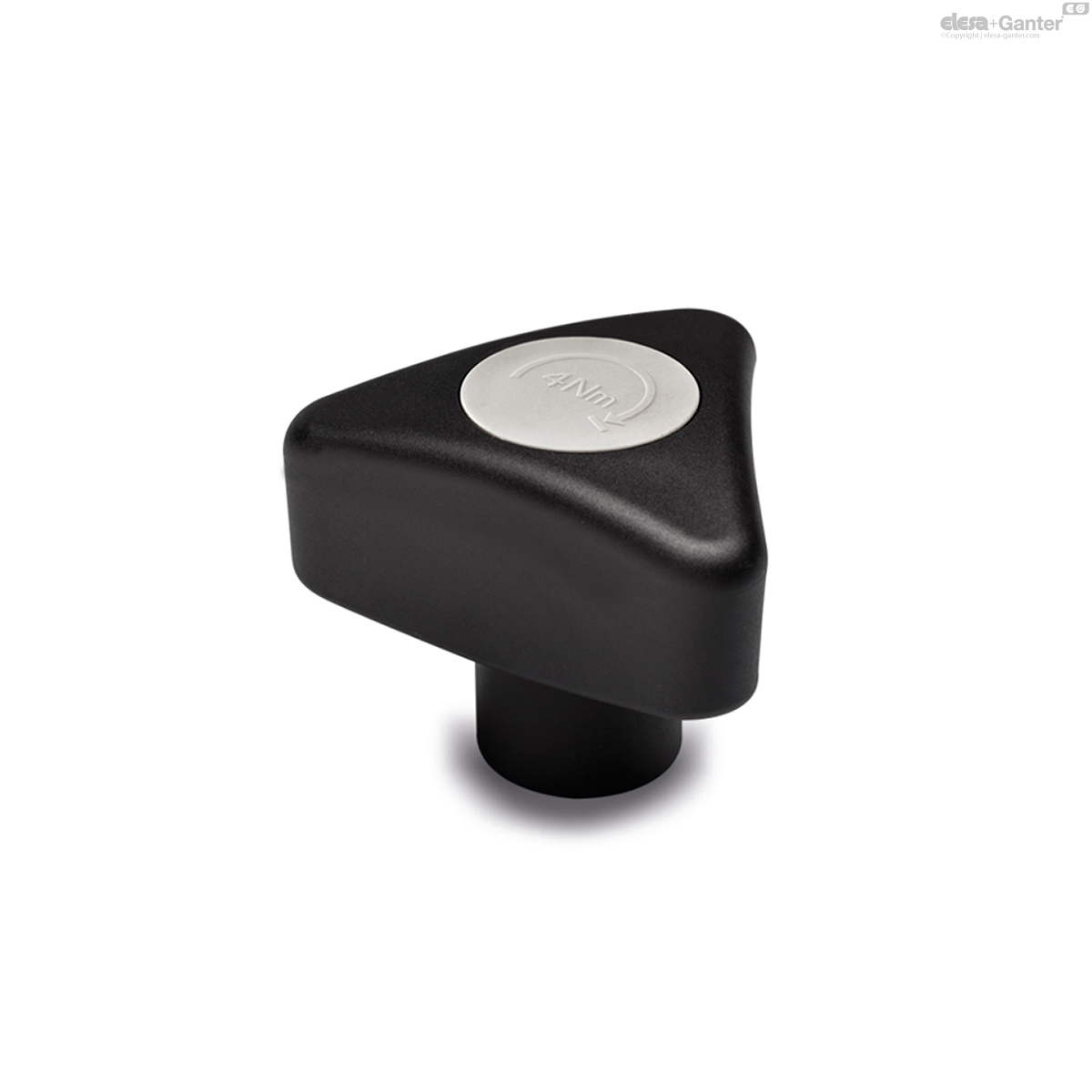

VTD.60-AZ-M8-3Nm
VTD Drehmoment-Griffe
Lt: 1-2 Wochen Alle Größen und Varianten von VTD
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

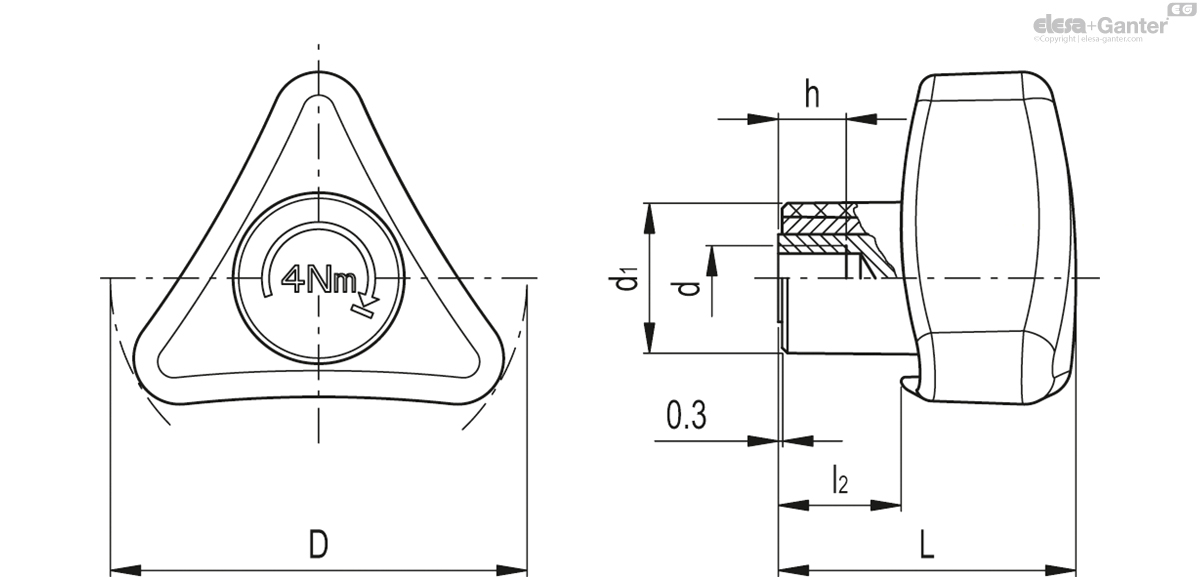

Technische Daten
- Katalog
- 35602-3N
- D
- 60
- d
- M8
- L
- 50.5
- d1
- 27.5
- l2
- 20
- h
- 12
- C#
[Nm] - 3
- 90
Griffkörper
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Abdeckkappe
Thermoplast (PA), RAL 7035 grau, matt
Drehmomentmechanik
gehärteter Stahl
Standardausführungen
Buchse Stahl verzinkt mit Gewinde-Sackloch
- VTD-AZ-2: maximales Drehmoment 2Nm.
- VTD-AZ-3: maximales Drehmoment 3Nm.
- VTD-AZ-4: maximales Drehmoment 4Nm.
- VTD-AZ-6: maximales Drehmoment 6Nm.
Funktionen und Anwendungen

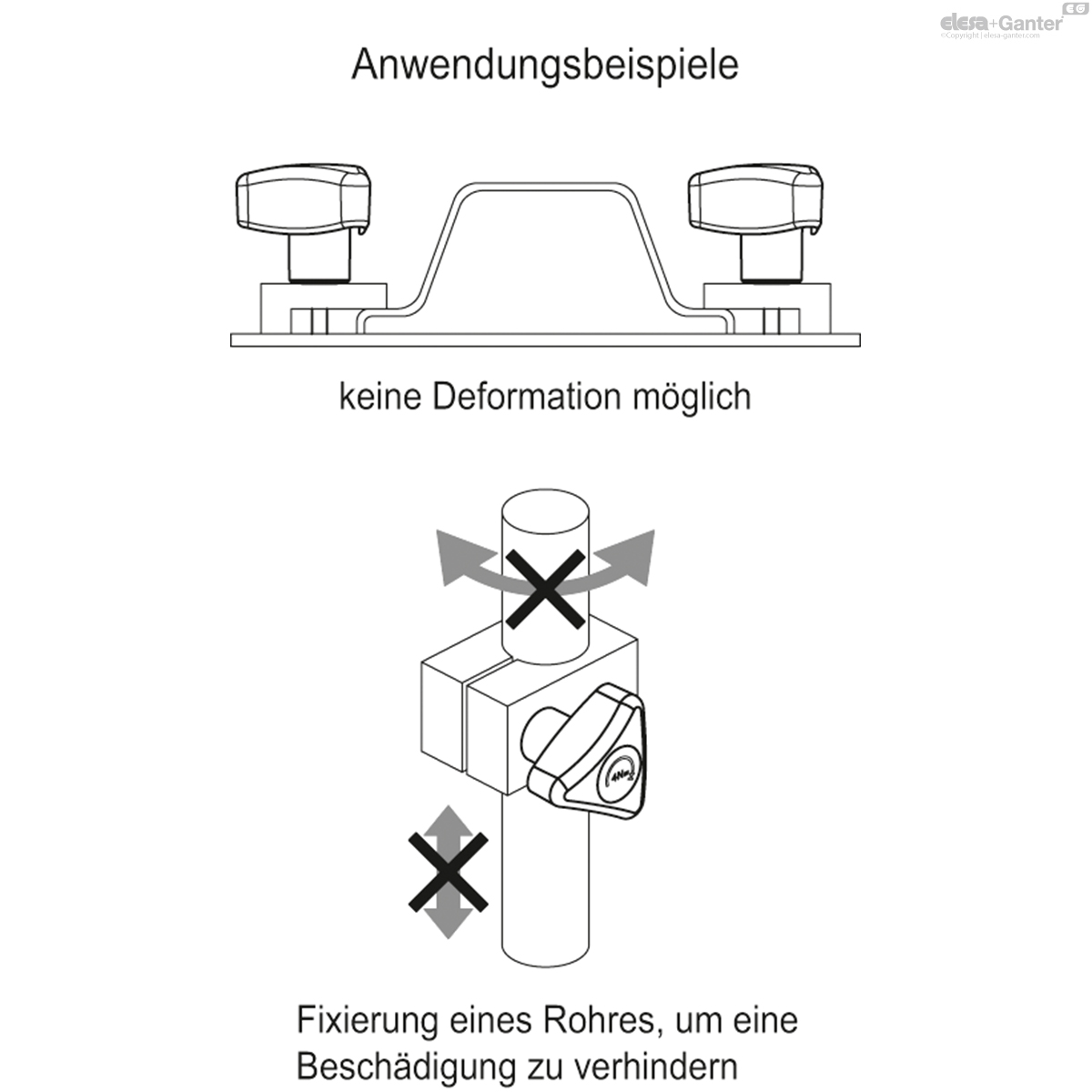

VTD wird dann verwendet, wenn das angewandte Anzugsdrehmoment einen bestimmten Wert nicht übersteigen darf.
Die Übertragung des Drehmoments von der Flügelmutter zum Klemmelement basiert auf einem mechanischen Federsystem, welches den Griff, bei Erreichen des maximalen Drehmoments, freigibt. Beim Übersteigen des eingestellten Drehmoments gibt es einen Klick-Laut, der darauf hinweist, dass der Maximum-Wert erreicht ist.
Durch Drehen gegen den Uhrzeigersinn öffnet der Mechanismus (Elesa Patent).
Der Griff wurde in 60.000 Anzugszyklen getestet. Die Werte waren immer unverändert.
Sonderausführungen auf Anfrage
- Griff mit Halteschraube
- Griffe mit unterschiedlichen maximalen Drehmomenten.
- Griffe mit Edelstahl Buchse und Gummi NBR (Perbunan) O-Ring.
- Griffe mit Abdeckung in unterschiedlichen Farben
