5862-M24-36
GN 5862 Lasthaken
Auf Lager Alle Größen und Varianten von GN 5862
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

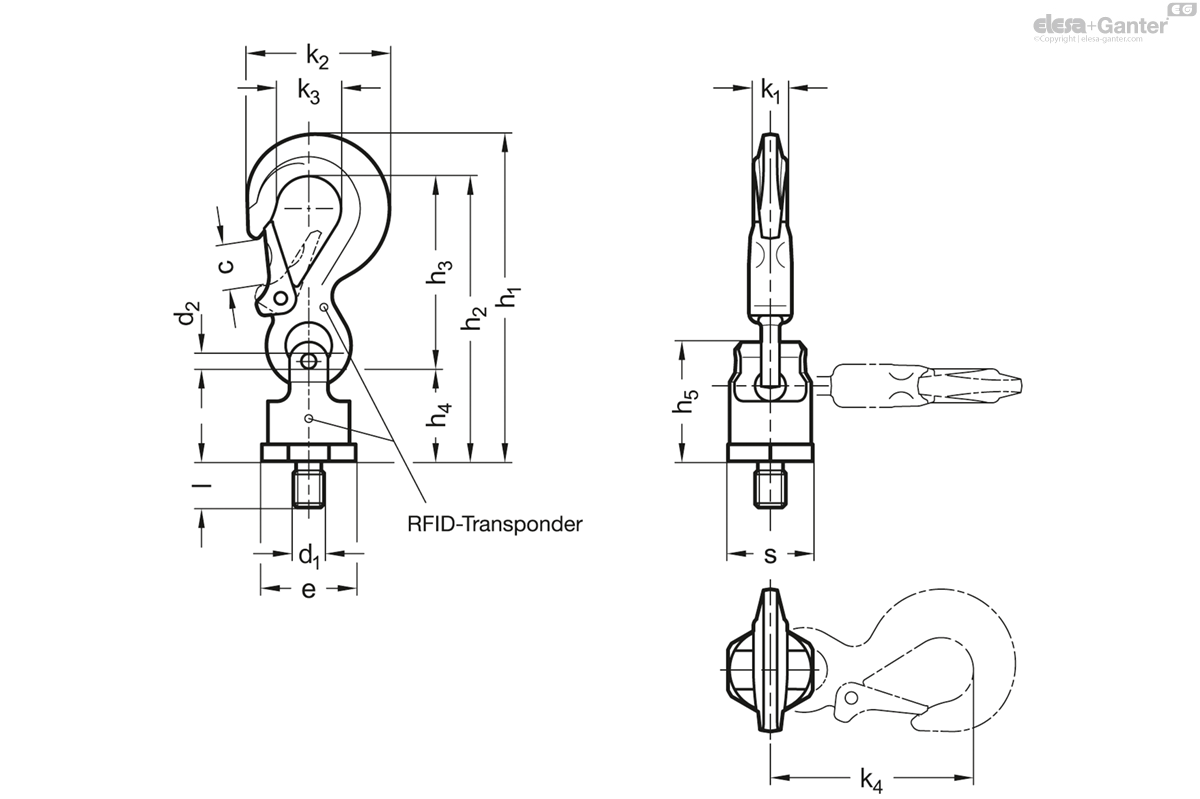

Technisches Datenblatt
Technische Daten
- Katalog
- GN 5862-M24-36
- d1
- M 24
- d2
- 12.1
- l
- 36
- e
- 87
- h1
- 263
- h2
- 227
- h3
- 150
- h4
- 77
- h5
- 96
- k1
- 26
- k2
- 118
- k3
- 52
- 163
- c
- 35
- s
- 70
- Anzugsdrehmoment
in Nm - 150
- Nennkraft
in t - 4.00
- 3400
Haken
Stahl, Werkstoffnummer 1.6540
- hochfest vergütet
- 100 % elektromagnetisch rissgeprüft nach EN 1677
- kunststoffbeschichtet, pink
Sicherungsfalle
Stahl, Werkstoffnummer 1.6541
- geschmiedet, hochfest vergütet
- 100 % elektromagnetisch rissgeprüft
Lagergehäuse
Stahl 1.6541
- geschmiedet, hochfest vergütet
- 100 % elektromagnetisch rissgeprüft
- verzinkt, blau passiviert
Gewindestift
Stahl, hochfest vergütet
Oberfläche: Delta Tone

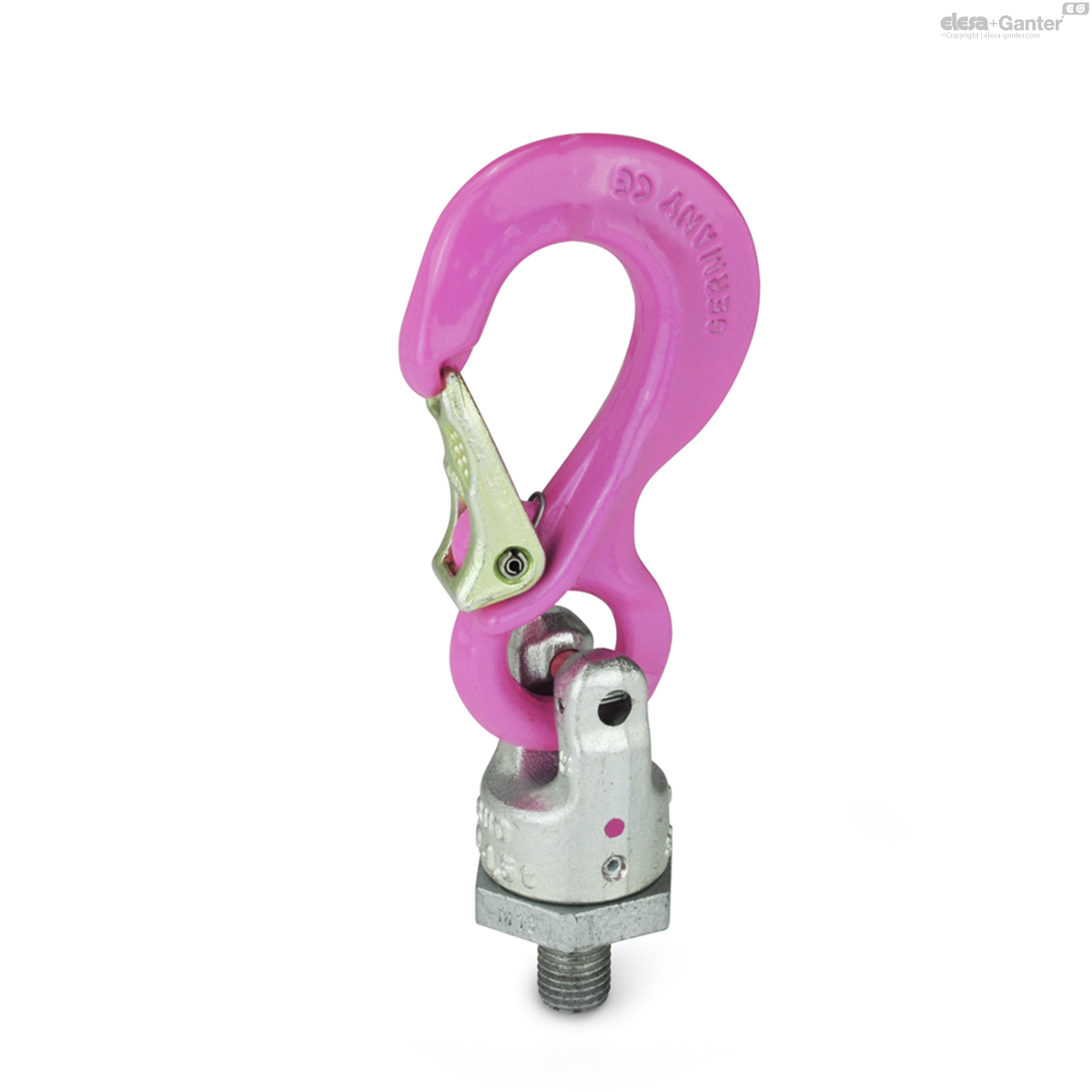

Die Lasthaken GN 5862 sind drehbar kugelgelagert. Durch den beweglichen Haken nehmen sie Lasten in jeder zugelassenen Zugrichtung auf.
Die in der Tabelle angegebene Nenntragfähigkeit ist auf dem Lagergehäuse deutlich sichtbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten. Lasthaken GN 5862 entsprechen der Maschinenrichtlinie 2006 / 42 / EG und sind BG-geprüft.
Der integrierte RFID-Transponder dient zur eindeutigen Kennzeichnung und Identifizierung des Anschlagmittels, z. B. bei der vorgeschriebenen regelmäßigen Überprüfung.
| Montageverfahren |  |  |  |  |  |  |  |  | ||
| Anzahl | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 und 4 | 3 und 4 | 3 und 4 |
| Neigungswinkel | 0° | 90° | 0° | 90° | 0° bis 45° | 45° bis 60° | asymm. | 0° bis 45° | 45° bis 60° | asymm. |
| Faktor | 1 | 1 | 2 | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
| M 12 | 0.63 t | 0.63 t | 1.26 t | 1.26 t | 0.88 t | 0.63 t | 0.63 t | 1.32 t | 0.95 t | 0.63 t |
| M 16 | 1.50 t | 1.50 t | 3.00 t | 3.00 t | 2.10 t | 1.50 t | 1.50 t | 3.15 t | 2.25 t | 1.50 t |
| M 20 | 2.50 t | 2.50 t | 5.00 t | 5.00 t | 3.50 t | 2.50 t | 2.50 t | 5.25 t | 3.75 t | 2.50 t |
| M 24 | 4.00 t | 4.00 t | 8.00 t | 8.00 t | 5.60 t | 4.00 t | 4.00 t | 8.40 t | 6.00 t | 4.00 t |
| M 30 | 6.70 t | 5.00 t | 13.40 t | 10.00 t | 7.00 t | 5.00 t | 5.00 t | 10.50 t | 7.50 t | 5.00 t |
| M 36 | 10.00 t | 8.00 t | 20.00 t | 16.00 t | 11.20 t | 8.00 t | 8.00 t | 16.80 t | 12.00 t | 8.00 t |
Die obige Tragfähigkeitsübersicht gibt die max. Last in Tonnen in Abhängigkeit von der An-schlagart bei einer Einsatztemperatur von –40 °C bis +200 °C an, wobei für alle Angaben ein Sicherheitsfaktor von 4 berücksichtigt ist.
Zum Einsatz kommen darf der Lasthaken GN 5862 nur, wenn er unter Beachtung der werk-stoffabhängigen Mindesteinschraublänge verschraubt ist und die Anschraubfläche plan und rechtwinklig zur Gewindebohrung sind.
Der Lasthaken muss sich im festmontiertem Zustand um 360° drehen lassen und darf sich nicht an Kanten oder an anderen Anschlagmitteln abstützen. Für eine Dauerdrehbewegungen unter Last sind die Lasthaken nicht geeignet.
Bedienungsanleitungen mit näheren Informationen und Ausführungen sind im Lieferumfang enthalten (siehe auch www.elesa-ganter.at)
- Abweichende Schraubenlängen l
