7072.3-32-B14-NI

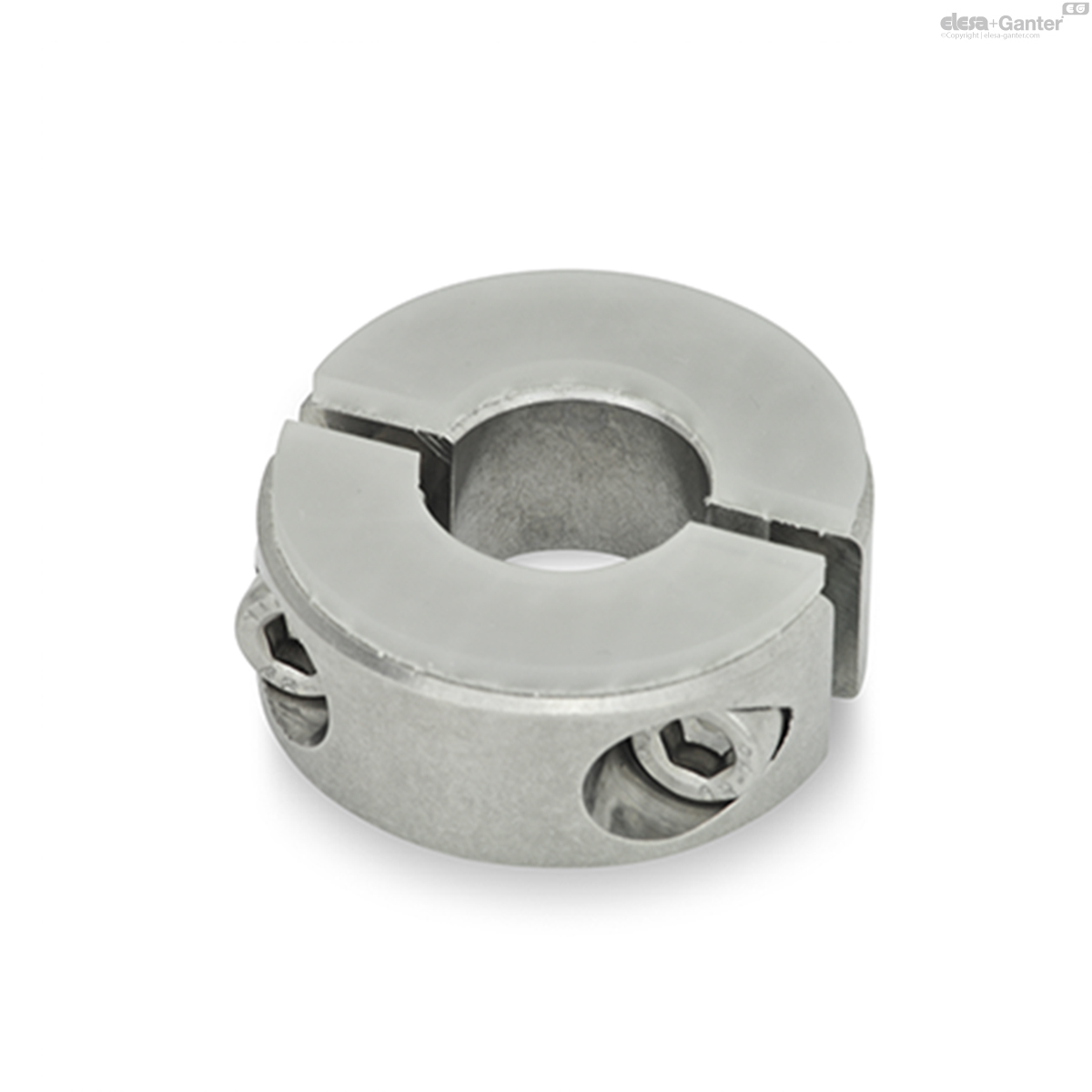

GN 7072.3 Geteilte Stellringe
Lt: 1-2 Wochen Alle Größen und Varianten von GN 7072.3
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 7072.3-32-B14-NI
- d1
- 32
- d2 H10
- B 14
- b1
- 11
- b2
- 13
- d3
- M 4
- s
- 2.1
- x ≈ Max. protrusion
of cap screw - 0.7
- Adjustable hand lever for d3
- GN 311-30-M4-12-SW
- 47
Edelstahl nichtrostend, 1.4401 !from duplication!
gesintert
Dämpfungsscheibe
Elastomere (PUR)
- 70 Shore A
- temperaturbeständig bis 80 °C
- transparent
Zylinderschraube DIN 912
Edelstahl 1.4301
Die aufgeklebte Dämpfungsscheibe der geteilten Stellringe GN 7072.3 absorbiert leichte Stöße und wirkt geräuschmindernd beim Kontakt der Stellringe mit anderen Bauteilen.
Sie lassen sich einfach und sicher mit starker Klemmkraft durch Reduzierung der Schlitzhöhe montieren, ohne die Oberfläche von Wellen und Achsen zu beschädigen. Im Gegensatz zu geschlitzten Stellringen können geteilte Stellringe auch radial montiert werden.
Das Gewinde d3 ist bei den Größen d1 = 30 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.
- Verstellbare Klemmhebel GN 311
