7062.10-B12-18-L GN 7062.10 Sensorhalter

7062.10-B12-18-L

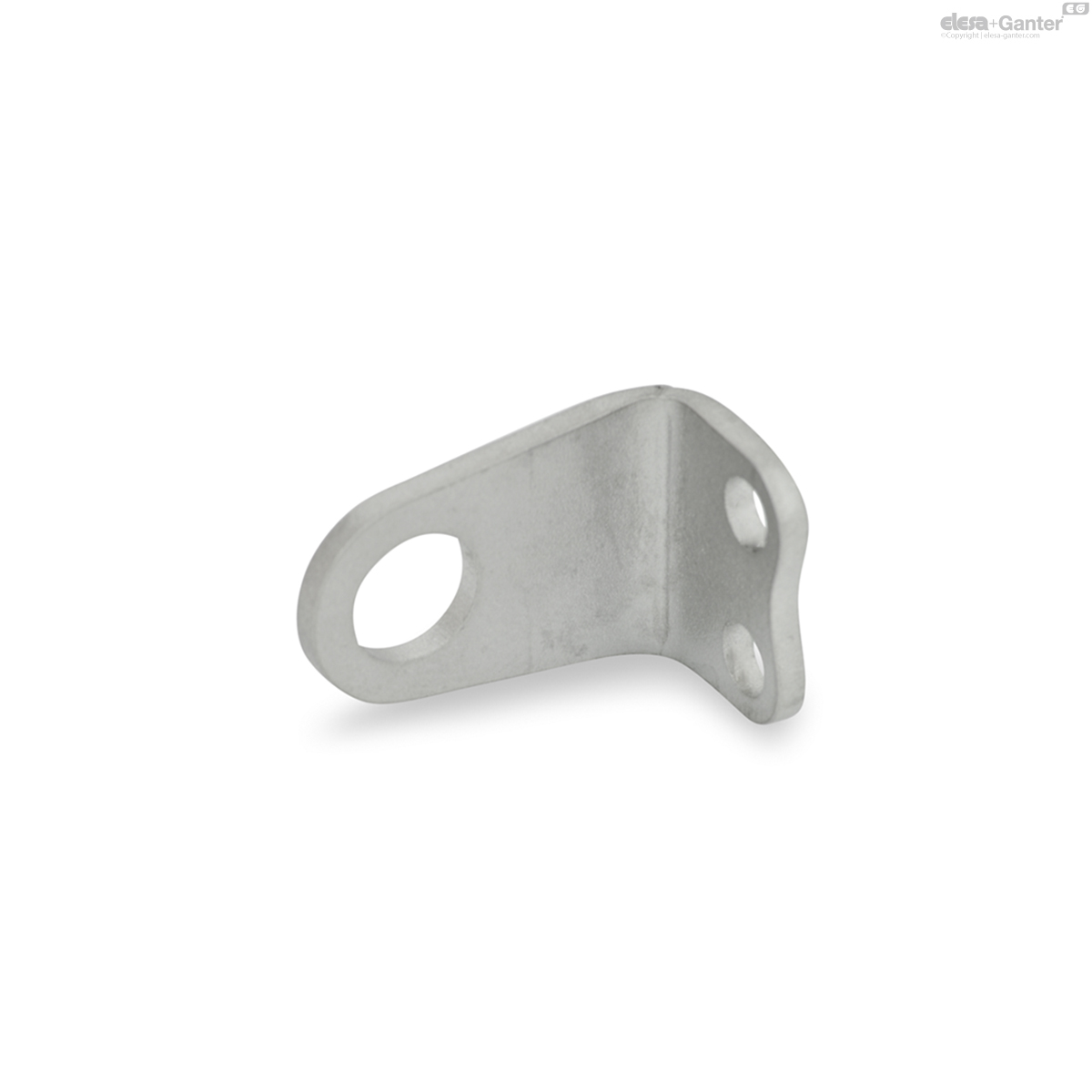

GN 7062.10 Sensorhalter

für Stellringe GN 7062.1 / GN 7072.1, Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 7062.10

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 7062.10-B12-18-L
m0
10
d1 +0.1
B 12
k
18
d2
4.5
l1
14.5
l2
10.5
l4
24.5
m
10
s
2
11
7062.10-B12-18-L drawing

Form

  • L: abgewinkelt

Edelstahl nichtrostend, 1.4301

matt gestrahlt

Die Sensorhalter GN 7062.10 dienen zur Aufnahme von Sensoren, die mit zwei Kontermuttern montiert werden.

Die Bohrungen d2 sind maßlich auf die Anbau-Gewindebohrungen der Stellringe GN 7062.1  / GN 7072.1 abgestimmt und ermöglichen eine axiale oder radiale Positionierung der Sensoren.
