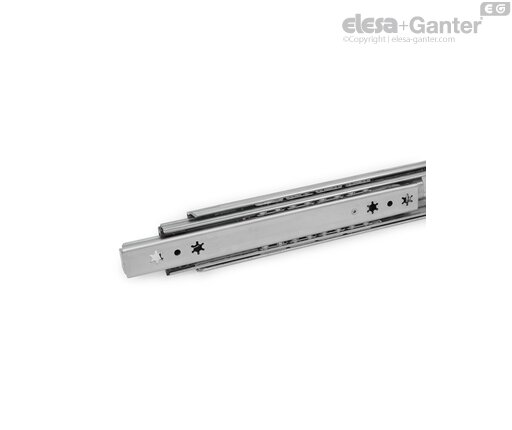

1460-500-F-2-NI (= 1 PAIR = 2 GUIDES ) GN 1460 Teleskopschienen

1460-500-F-2-NI (= 1 PAIR = 2 GUIDES ) GN 1460 Teleskopschienen

Edelstahl, mit Vollauszug, Belastbarkeit bis 1000 N
Alle Größen und Varianten
  • INOX
  • FDA
  • RoHS

Voraussichtliche Lieferzeit 5-7 Werktage

Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 1460-500-F-2-NI
l1
500
l2 +3/-3
Hub
524
l3
1024
Fs pro Paar in N
bei 10.000 Zyklen
950
Fs pro Paar in N
bei 50.000 Zyklen
670
weight
2700
1460-500-F-2-NI (= 1 PAIR = 2 GUIDES ) drawing
Video: GN 1460

Form

  • F: mit Stoppgummi, Arretierung hinten, Trennfunktion

Kennziffer

  • 2: Befestigung über Senkbohrungen

Schienenprofil / Kugeln / Kugelkäfig

Edelstahl 1.4301 NI

Stoppgummi

Kunststoff

Trennfunktion

Kunststoff

Schmiermittel

Wälzlagerfett, FDA-konform (NSF H1)

Einsatztemperatur -20 °C bis +100 °C

Teleskopschienen GN 1460 werden vertikal und paarweise verbaut. Der Hub erreicht ≈ 100 % der Nennlänge l1 (Vollauszug).

Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen. Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhandensein, es sind jedoch nur die Befestigungsbohrungen abgebildet.

  • andere Längen und Bohrungsabstände
  • andere Befestigungsoptionen

Montagebohrungen - Außenschiene



l1a3a4a5a6
250168200--
300218250--
350250282--
400186218314346
450218250378410
500218250410442
550282314474506
600282314506538
650314346570602
700314346605634
750346378666698
800378410698730

Montagebohrungen - Innenschiene



l1i3i4i5i6
250168200--
300218250--
350250282--
400154186314346
450154186378410
500186218410442
550250282474506
600250282506538
650282314570602
700314346602634
750346378666698
800346378698730

Befestigungsschrauben

Um die genannten Belastungskräfte FS sicher in die Umgebungskonstruktion abzuleiten, müssen alle vorhandenen Senkbohrungen der Außen- sowie Innenschiene verwendet werden. Das Weglassen von Befestigungsschrauben reduziert die angegebene Belastbarkeit entsprechend. Die Montage kann mit folgenden Schrauben durchgeführt werden:

Bezeichnung - NormAußenschieneInnenschiene
Senkschraube mit Innensechskant DIN 7991M 5M 5
Senkschraube mit Kreuzschlitz DIN 965M 5M 5
Senkschraube mit Kreuzschlitz DIN 7997Größe 5Größe 5

Die Stoppgummi der Form F dämpfen das Anschlagen der Schiene in der jeweiligen Endstellung. Dadurch wird die Geräuschentwicklung minimiert und die Lebensdauer erhöht. Teils versteckt, teils sichtbar an den Schienen angebracht sind sie bzgl. Gestalt, Werkstoff und Härte auf die jeweiligen Anforderungen abgestimmt.

In der hinteren Endlage übernimmt der Stoppgummi zusätzlich eine Arretierfunktion. Diese äußert sich durch eine leichte Hemmung beim Öffnen und Schließen der Schiene.

Treten in Auszugsrichtung größere statische oder dynamische Belastungen auf, sollten diese durch externe Anschlagelemente aufgenommen werden.



Die Form F verfügt zusätzlich über eine Trennfunktion, durch welche sich der Auszug im Bereich der Mittel- und Innenschiene komplett voneinander trennen lässt. Dies erleichtert zum einen die Montage, zum anderen kann der Auszug z. B. bei häufigen Wartungsarbeiten an dahinter liegenden Bauteilen schnell entnommen werden.

Der Trennvorgang der Teleskopschiene wird schnell und einfach durch Drücken des Entriegelungshebels in ausgefahrener Position aktiviert, so dass die Innenschiene nach vorne herausgezogen werden kann.

Um die Schienen wieder zu verbinden werden die Kugelkäfige in die vordere Endposition gebracht. Anschließend wird die Innenschiene zum hinteren Endanschlag eingeschoben wo sie automatisch einrastet.

Einem versehentlichen Trennen der Schiene wird durch die geschützte Anordnung der Entriegelungsmechanik vorgebeugt.
