586.1-M30

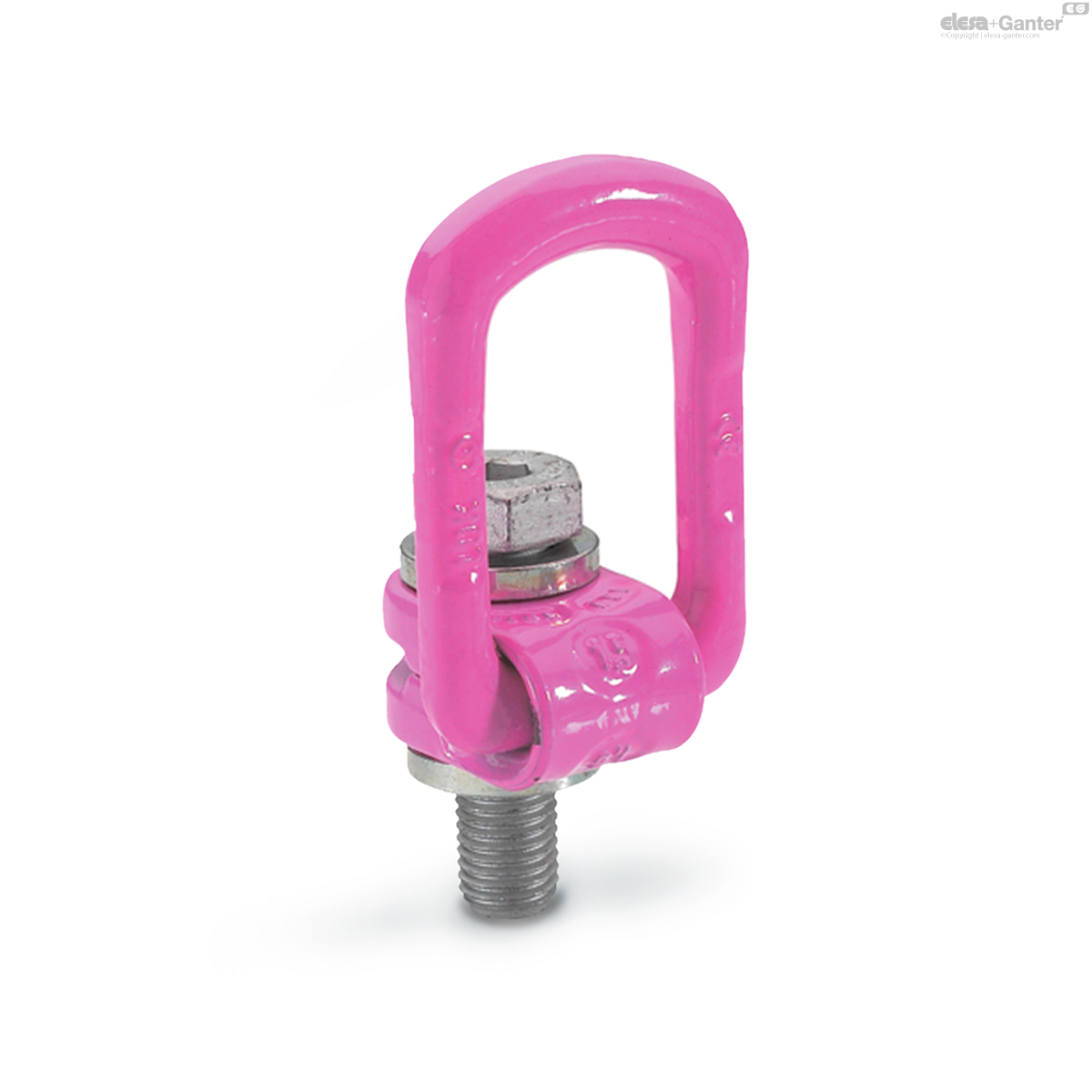

GN 586.1 Drehbare Lastbügel
Lt: 1-2 Wochen Alle Größen und Varianten von GN 586.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

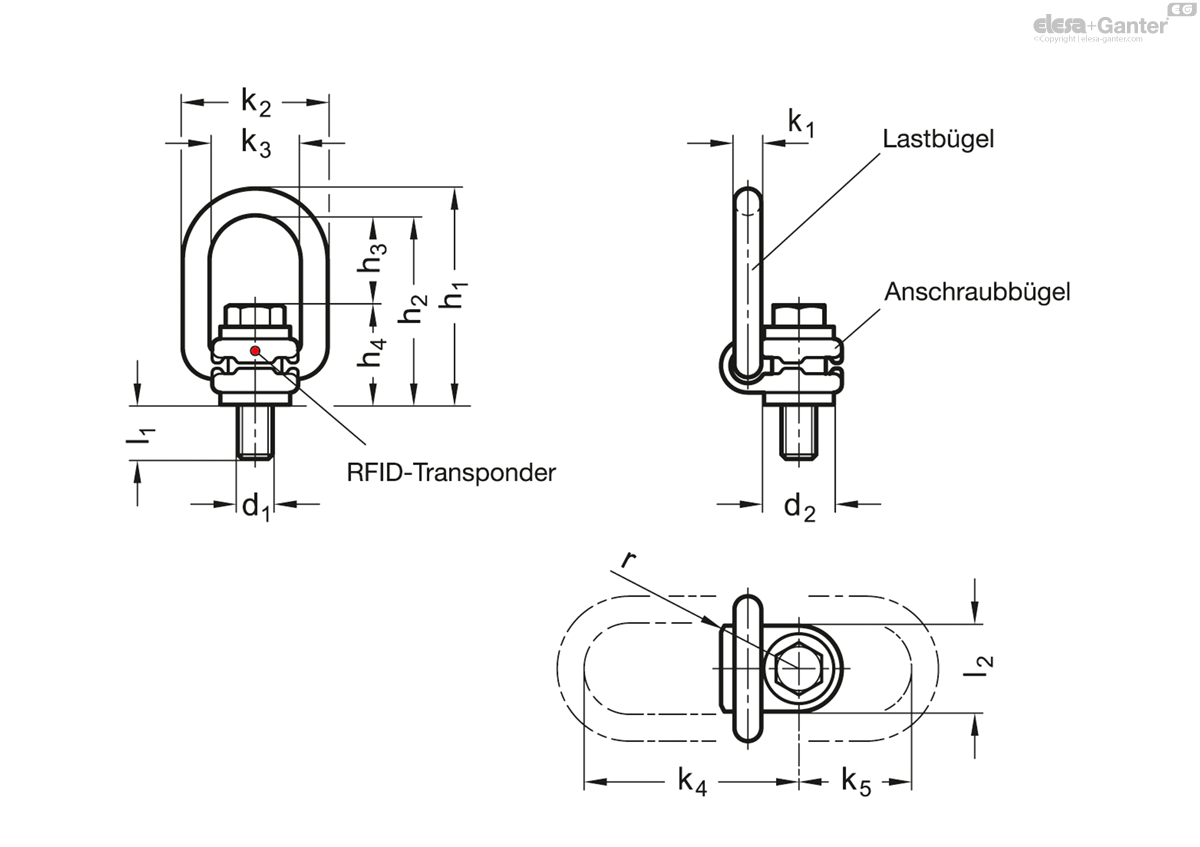

Technische Daten
- Katalog
- GN 586.1-M30
- d1
- M 30
- d2
- 60
- h1
- 170
- h2
- 147
- h3
- 67
- h4
- 80
- k1
- 22.5
- k2
- 103
- k3
- 65
- 151
- k5
- 80
- l1
- 49
- l2
- 60
- r
- 67
- sw 1
- 46
- sw 2
- 17
- Anzugsdrehmoment
in Nm - 500
- Nennkraft
in t - 6.70
- 3060
Lastbügel
Stahl, Werkstoffnummer 1.6541
- geschmiedet
- hochfest vergütet
- 100 % elektromagnetisch rissgeprüft nach EN 1677
- kunststoffbeschichtet, pink
Anschraubbügel
- geschmiedet
- hochfest vergütet
- 100 % elektromagnetisch rissgeprüft
- kunststoffbeschichtet, pink
Bolzen
Stahl, hochfest vergütet
Oberfläche: Delta Tone
Buchse
Stahl
galvanisch verzinkt
Die drehbaren Lastbügel GN 586.1 sind klappbar, allseitig drehbar und nehmen die volle Last in jeder zugelassenen Zugrichtung auf.
Sie bieten eine hohe Belastbarkeit mit geprüfter Sicherheit (Sicherheitsfaktor 4) in allen Belastungsrichtungen.
Die in der Tabelle angegebene Nenntragfähigkeit ist auf dem Anschraubbügel deutlich sichtbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten.
Lastbügel GN 586.1 entsprechen der Maschinenrichtlinie 2006 / 42 / EG und sind BG-geprüft.
Der integrierte RFID-Transponder dient zur eindeutigen Kennzeichnung und Identifizierung des Anschlagmittels, z. B. bei der vorgeschriebenen regelmäßigen Überprüfung.
Diese Norm ersetzt die bisherigen drehbaren Lastbügel GN 586.
| Montageverfahren |  |  |  |  |  |  |  |  | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Anzahl | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 und 4 | 3 und 4 | 3 und 4 |
| Neigungswinkel | 0° | 90° | 0° | 90° | 0° bis 45 | 45° bis 60° | asymm. | 0° bis 45° | 45° bis 60° | asymm. |
| Faktor | 1 | 1 | 2 | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
| M 8 | 0.63 t | 0.63 t | 1.26 t | 1.26 t | 0.88 t | 0.63 t | 0.63 t | 1.32 t | 0.95 t | 0.63 t |
| M 10 | 0.90 t | 0.90 t | 1.80 t | 1.80 t | 1.3 t | 0.90 t | 0.90 t | 1.90 t | 1.35 t | 0.90 t |
| M 12 | 1.35 t | 1.35 t | 2.70 t | 1.90 t | 1.90 t | 1.35 t | 1.35 t | 2.84 t | 2.00 t | 1.35 t |
| M 16 | 2.00 t | 2.00 t | 4.00 t | 2.80 t | 2.80 t | 2.00 t | 2.00 t | 4.25 t | 3.00 t | 2.00 t |
| M 20 | 3.50 t | 3.50 t | 7.00 t | 4.90 t | 4.90 t | 3.50 t | 3.50 t | 7.35 t | 5.25 t | 3.50 t |
| M 24 | 4.50 t | 4.50 t | 9.00 t | 6.30 t | 6.30 t | 4.50 t | 4.50 t | 9.50 t | 6.75 t | 4.50 t |
| M 30 | 6.70 t | 6.70 t | 13.40 t | 9.40 t | 9.50 t | 6.70 t | 6.70 t | 14.1 t | 10.00 t | 6.70 t |
Die obige Tragfähigkeitsübersicht gibt die max. Last in Tonnen für Lastbügel GN 586.1 in Abhängigkeit der Anschlagart an.
Die Anschraubfläche für drehbare Lastbügel GN 586.1 muss plan und rechtwinklig zur Gewindebohrung sein.
Der Anschraubbügel muss im festgeschraubten Zustand um 360° drehbar sein. Es darf nur die mitgelieferte Sechskantschraube verwendet werden. Der Lastbügel muss frei beweglich sein. Er darf sich nicht an Kanten bzw. am Schraubenkopf abstützen.
Vor der Belastung müssen Last- und Anschraubbügel in die Kraftrichtung gedreht werden.
Drehbare Lastbügel sind nicht geeignet für Dauerdrehbewegungen unter Last.
Die angegebenen Belastungswerte gelten für eine Mindesteinschraublänge von 1,5 × Gewinde-Nenndurchmesser in Stahl mit einer Mindestzugfestigkeit von 37 kp/mm2, bei einer Einsatztemperatur von –40 °C bis +100 °C. Belastbarkeit bei abweichenden Bedingungen auf Anfrage.
Bedienungsanleitungen mit mehr Informationen und Ausführungen sind im Lieferumfang enthalten (siehe auch unter www.elesa-ganter.at).
