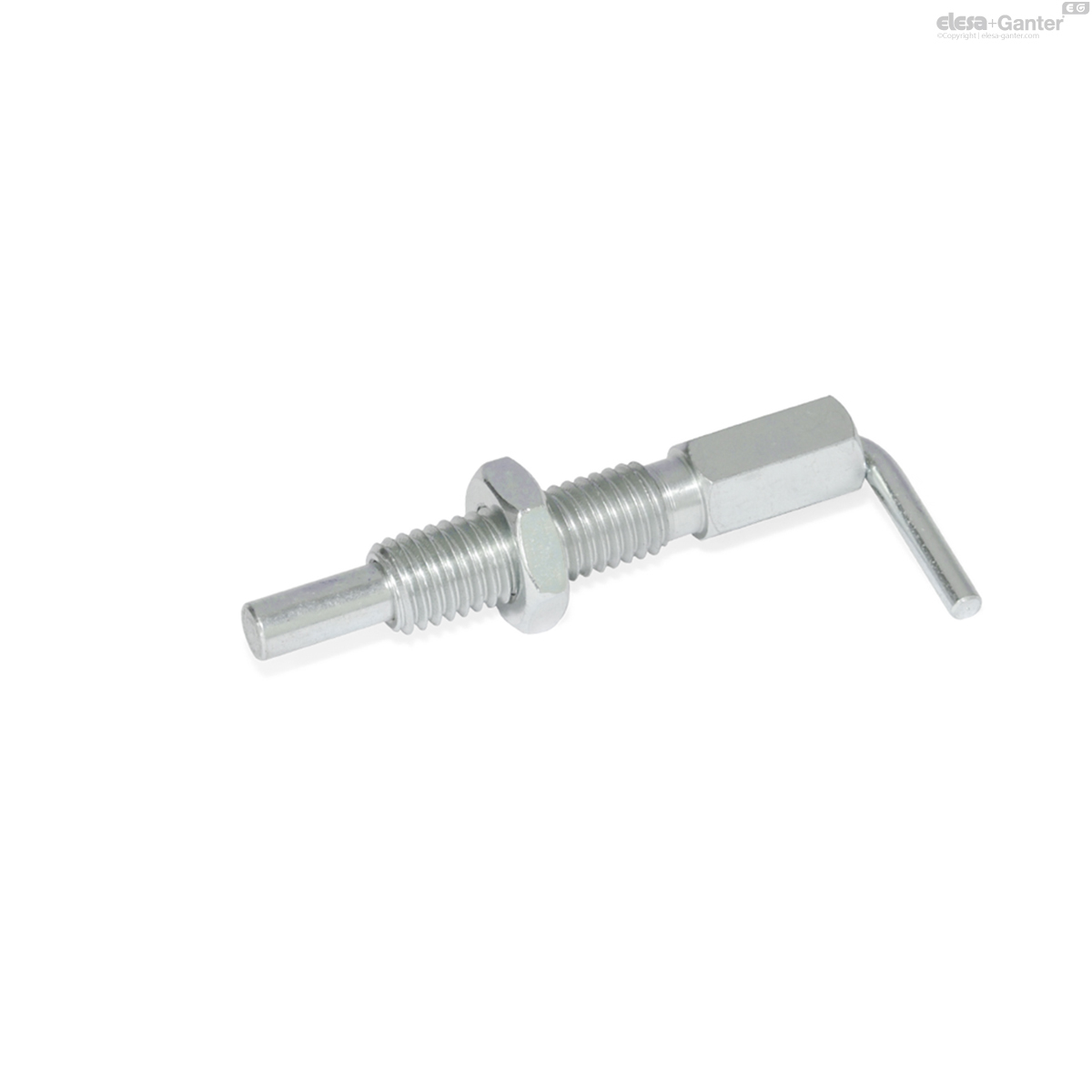

7017-4-M6-BK-ST GN 7017 Stahl

7017-4-M6-BK-ST GN 7017 Stahl

Stahl / Edelstahl, mit Hebel, mit und ohne Rastsperre
Alle Größen und Varianten
  • INOX
  • RoHS

Sofort verfügbar (1-2 Werktage)

Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 7017-4-M6-BK-ST
d1
Bohrung +0.03/+0.08 Stift h11
4
d2
M 6
d3
2.5
e
6.9
l1
32
l2 min.
9.5
l3
20
l4
2.5
l5 min.
16
sw
6
Max. Anzugsmoment
in Nm
1.6
Federdruck in N ≈
Anfang
3
Federdruck in N ≈
Ende
10
weight
9
7017-4-M6-BK-ST drawing

Form

  • B: ohne Rastsperre, ohne Kontermutter
  • BK: ohne Rastsperre, mit Kontermutter
  • C: mit Rastsperre, ohne Kontermutter
  • CK: mit Rastsperre, mit Kontermutter
  • Stahl, verzinkt, blau passiviert ST
  • Ausführung in Edelstahl nichtrostend, 1.4305 NI

Haltering (Feder)

Edelstahl nichtrostend, 1.4310

Rastbolzen GN 7017 werden durch einen Hebel betätigt und zeichnen sich durch kleine Baumaße aus. Die Unempfindlichkeit gegenüber Fluchtungs- und Positionsfehler der Rastbohrungen machen diese Rastbolzen universell einsetzbar.

Die Form C / CK mit Rastsperre wird dann genutzt, wenn der Raststift zeitweise nicht vorstehen soll.

Bei der Montage sollten die in der Tabelle angegeben max. Anzugsmomente beim Anziehen der Kontermutter nicht überschritten werden.
