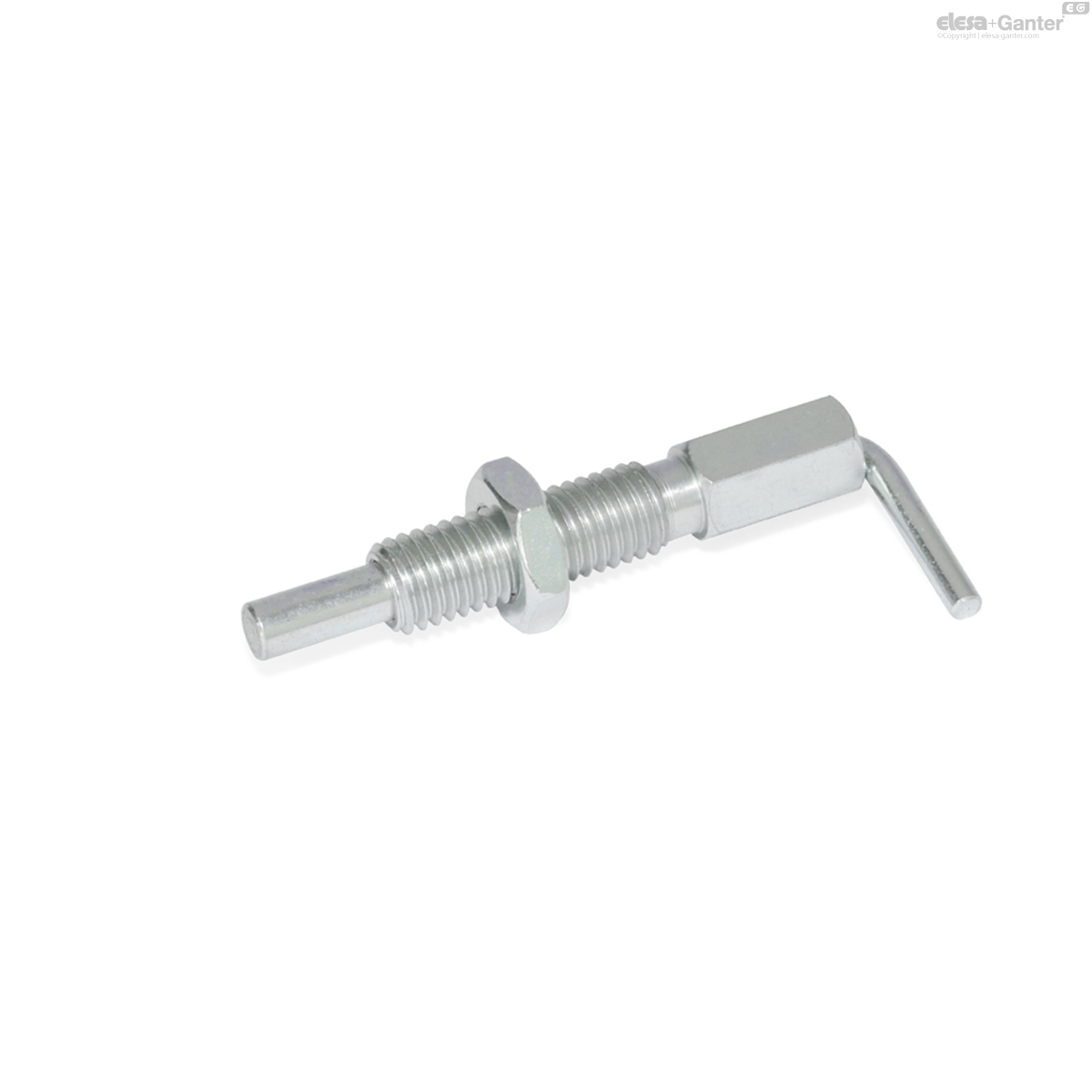

7017-10-M16-BK-ST GN 7017 Stahl
Stahl / Edelstahl, mit Hebel, mit und ohne Rastsperre
Lt: 1-2 Wochen
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 7017-10-M16-BK-ST
- d1
Bohrung +0.03/+0.08 Stift h11 - 10
- d2
- M 16
- d3
- 5
- e
- 19.6
- l1
- 77.5
- l2 min.
- 25
- l3
- 50.5
- l4
- 5
- l5 min.
- 33.5
- sw
- 16
- Max. Anzugsmoment
in Nm - 42
- Federdruck in N ≈
Anfang - 4
- Federdruck in N ≈
Ende - 23
- 131
Form
- B: ohne Rastsperre, ohne Kontermutter
- BK: ohne Rastsperre, mit Kontermutter
- C: mit Rastsperre, ohne Kontermutter
- CK: mit Rastsperre, mit Kontermutter
- Stahl, verzinkt, blau passiviert ST
- Ausführung in Edelstahl nichtrostend, 1.4305 NI
Haltering (Feder)
Edelstahl nichtrostend, 1.4310
Rastbolzen GN 7017 werden durch einen Hebel betätigt und zeichnen sich durch kleine Baumaße aus. Die Unempfindlichkeit gegenüber Fluchtungs- und Positionsfehler der Rastbohrungen machen diese Rastbolzen universell einsetzbar.
Die Form C / CK mit Rastsperre wird dann genutzt, wenn der Raststift zeitweise nicht vorstehen soll.
Bei der Montage sollten die in der Tabelle angegeben max. Anzugsmomente beim Anziehen der Kontermutter nicht überschritten werden.
