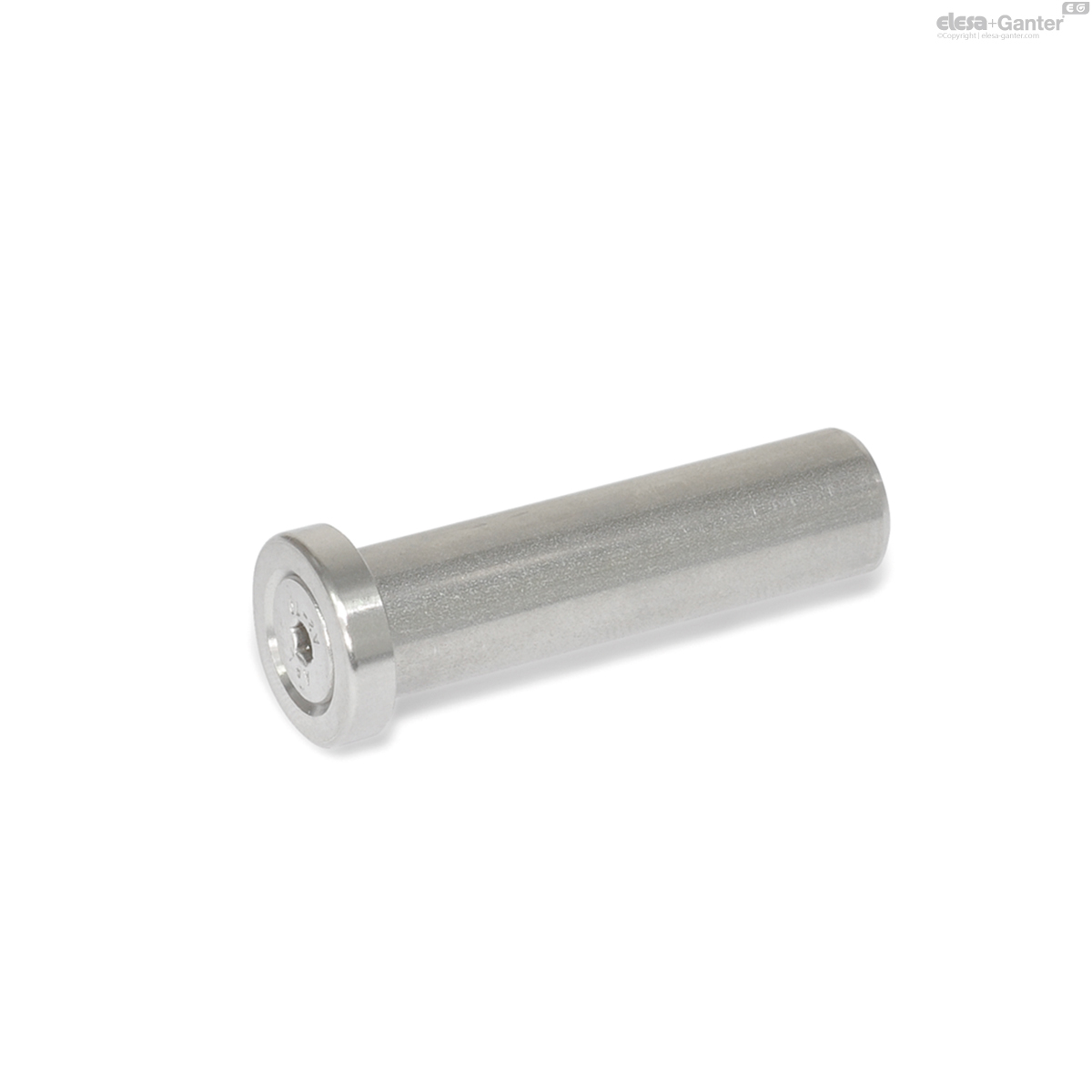

2342-NI-8-60-B-2 GN 2342 Edelstahl-Bolzen
Lt: 1-2 Wochen
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 2342-NI-8-60-B-2
- d1 h9
- 8
- l1
- 60
- d2
- 2.5
- d3
- 12
- l2
- 5.5
- s1
- 3
- s2
- 4
- Suitable spring cotter pins
for Identification no. 2 - GN 1024-NI-2-D
- 30
Form
- B: mit Bundscheibe
- E: mit Ösenscheibe, passend für Schlüsselringe
- L: mit Befestigungslasche (nur Kennziffer 1)
Kennziffer
- 1: ohne Querbohrung
- 2: mit Querbohrung für Federstecker GN 1024
Bolzen
Edelstahl nichtrostend, 1.4301 NI
Unterlegscheibe
Edelstahl
- Form B: gedreht 1.4301
- Form E: metallspritzgegossen 1.4404
- Form L: gesintert 1.4404
Senkschraube DIN 7991
Edelstahl 1.4301
nicht demontierbar
Edelstahl-Bolzen GN 2342 zeichnen sich durch ihre vielfältigen Einsatzmöglichkeiten aus.
Je nach Anforderung kann zwischen 3 Scheibenformen gewählt werden, die den Bolzen in Einsteckrichtung axial positionieren. Mit der Ösenscheibe (Form E) können Bolzen und ein zugehöriger Federstecker GN 1024 (siehe Seite mittels Halteseil oder Kugelkette gegen Verlust gesichert werden. Die Scheibe mit Befestigungslasche (Form L) stellt gleichzeitig eine Verlier- und Verdrehsicherung dar.
Bolzen gemäß Kennziffer 2 werden mittels Querbohrung gegen Herausfallen gesichert; diese sind abgestimmt auf Federstecker GN 1024 (siehe Seite
