741-40-G1-OSS-1

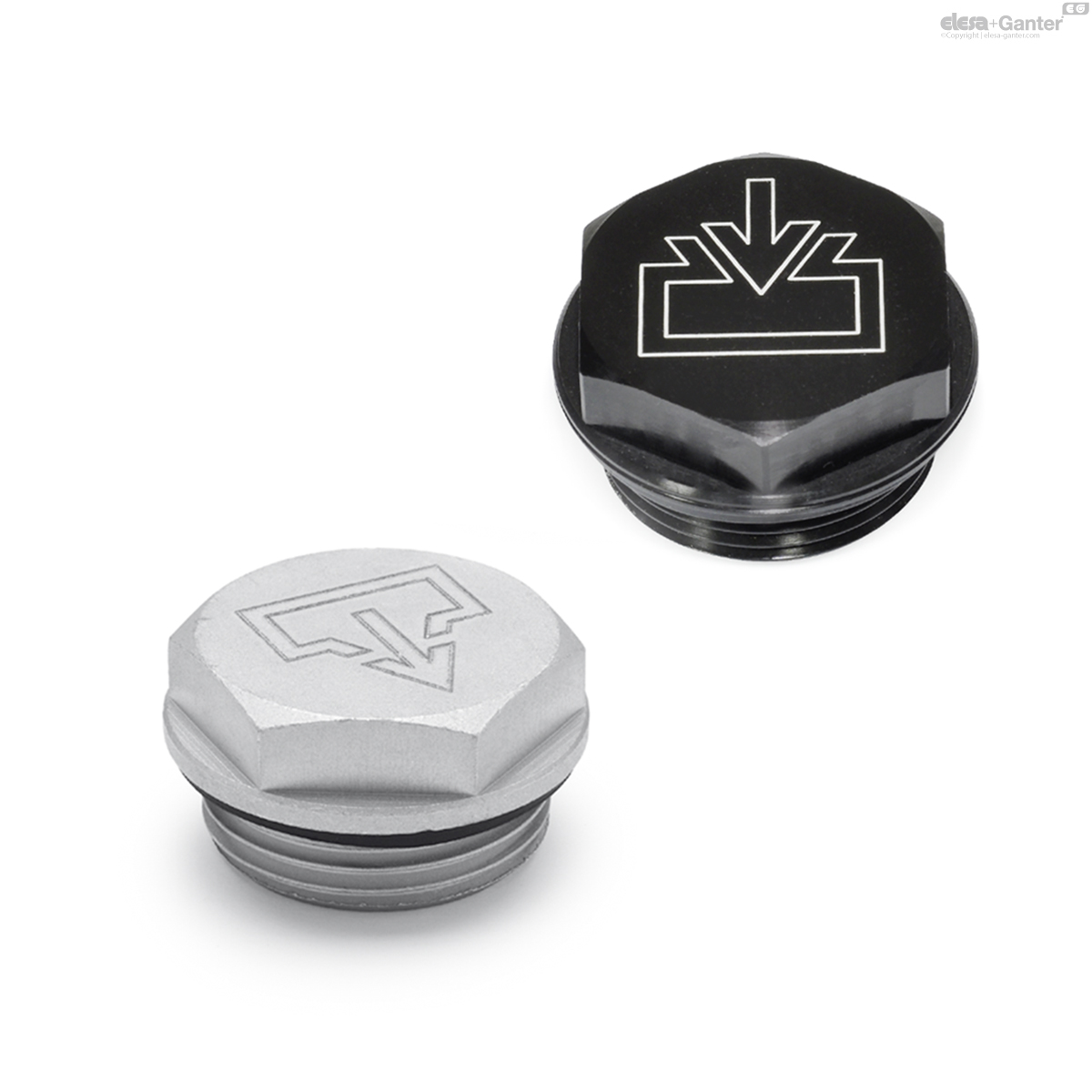

GN 741 Verschlussschrauben
Aluminium, beständig bis 100 °C
Lt: 1-2 Wochen Alle Größen und Varianten von GN 741
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 741-40-G1-OSS-1
- d1
- 40
- d2
- G 1
- d3
- 2
- d4
- M 5
- l1
- 19.5
- l2
- 11
- s
- 32
- e ≈
- 37
- t min.
- 8
- 47
Form
- OS: neutral, blank
- OSS: neutral, schwarz eloxiert
- ES: mit DIN-Einfüllsymbol, blank
- ESS: mit DIN-Einfüllsymbol, schwarz eloxiert
- AS: mit DIN-Ablasssymbol, blank
- ASS: mit DIN-Ablasssymbol, schwarz eloxiert
Kennziffer
- 1: ohne Entlüftungsbohrung
- 2: mit Entlüftungsbohrung
Aluminium
- Formen OS, ES und AS: feingedreht, blank
- Formen OSS, ESS und ASS: feingedreht, schwarz eloxiert
- Symbol Laser-graviert
Temperaturbeständig bis 100 °C
Dichtung Gummi NBR (Perbunan)
Verschlussschrauben GN 741 sind mit dem Außendurchmesser d1 auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einem radialen und planseitigem Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
- mit Ölmessstab
