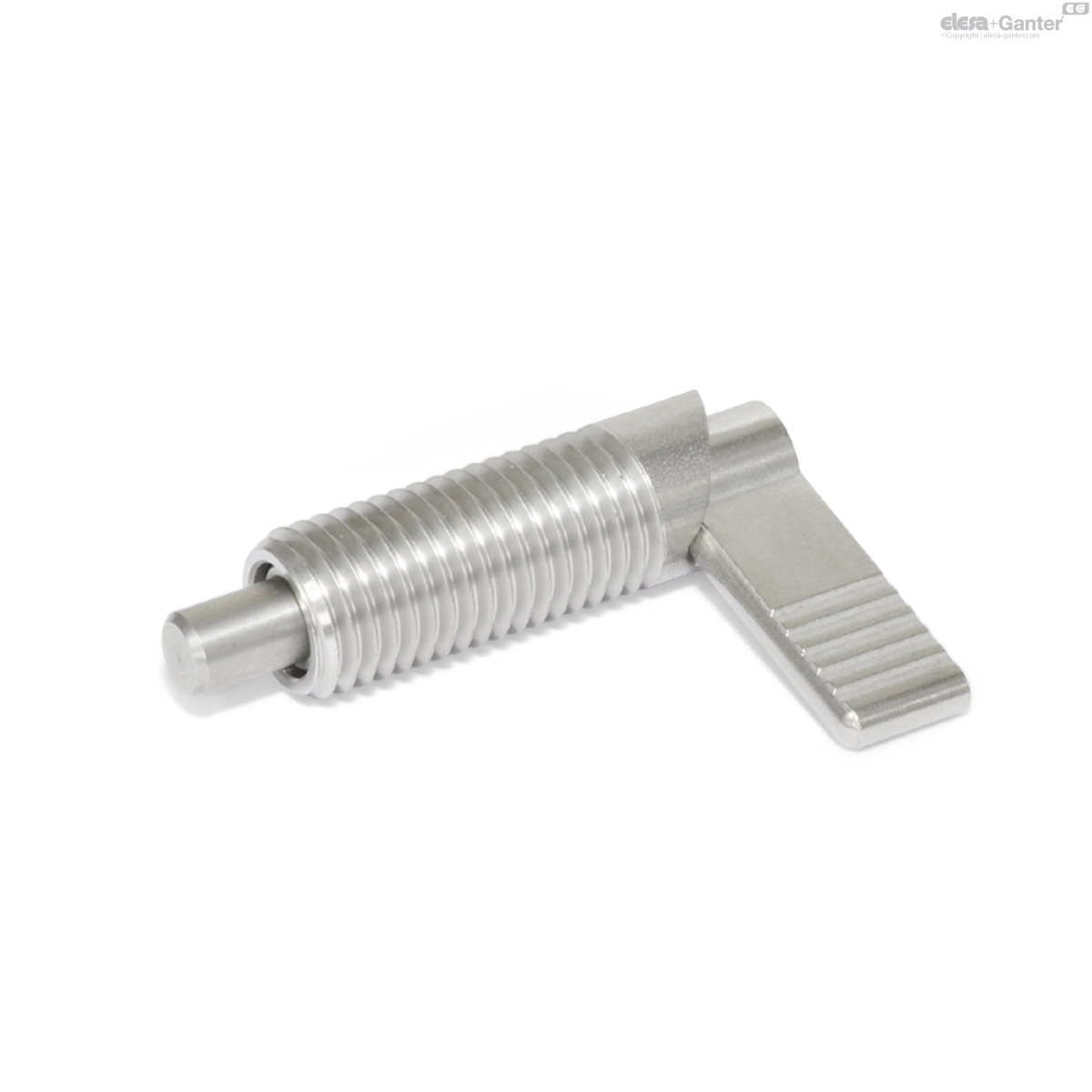

721.5-5-M10X1-LA GN 721.5-LA Riegel linkssteigend

721.5-5-M10X1-LA

GN 721.5-LA Riegel linkssteigend

Edelstahl, ohne Rastfunktion, mit 180°-Anschlag
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 721.5

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 721.5-5-M10x1-LA
d1 Pin -0.05/-0.08
Bore
H7
5
d2
M 10 x 1
d3
10
l1
37.5
l2
6
l3 +1.5
19
l4
21
Spring load
in N ≈
initial
7
Spring load
in N ≈
end
20
18

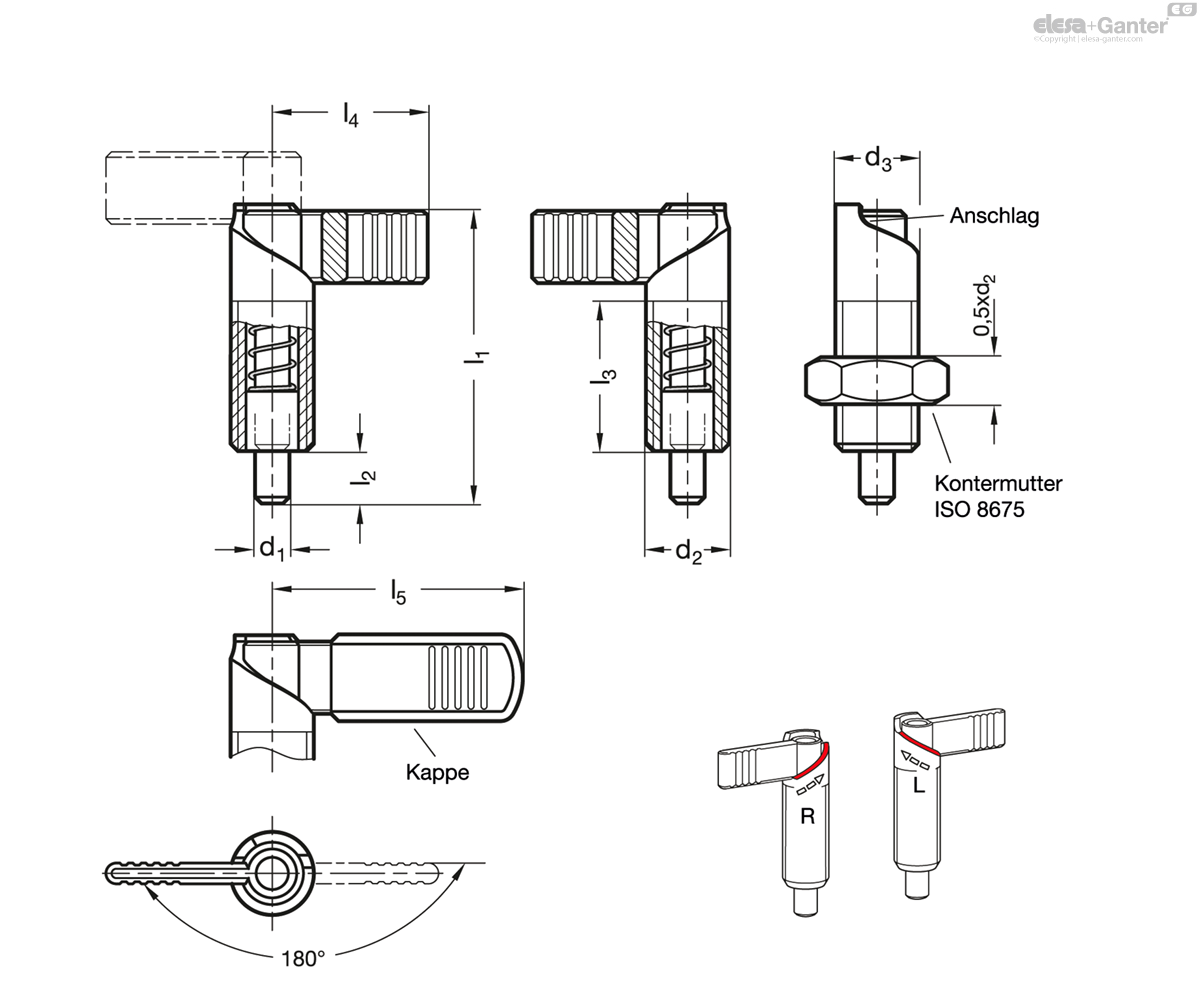

721.5-5-M10X1-LA drawing

Form

  • RA: Riegel rechtssteigend
  • RB: Riegel rechtssteigend, mit Kunststoffkappe
  • RAK: Riegel rechtssteigend, mit Kontermutter
  • RBK: Riegel rechtssteigend, mit Kunststoffkappe, mit Kontermutter
  • LA: Riegel linkssteigend
  • LB: Riegel linkssteigend, mit Kunststoffkappe
  • LAK: Riegel linkssteigend, mit Kontermutter
  • LBK: Riegel linkssteigend, mit Kunststoffkappe, mit Kontermutter

Führung / Raststift / Riegel

Edelstahl 1.4305

Kappe bei Form RB / RBK / LB / LBK

Kunststoff, Polyamid (PA)

Schwarz, matt

Druckfeder

Edelstahl 1.4310

Kontermutter ISO 8675

Edelstahl A2

Bei Rastriegeln GN 721.5 wird der Raststift durch eine 180°-Drehung des Riegels (auf Anschlag) eingezogen.

Bei symmetrischer Anordnung mehrerer Rastriegel erlauben die links- bzw. rechtssteigenden Kurven, eine sinnfällige Betätigung, z.B. indem immer nach außen gedreht werden muss um zu entriegeln.
