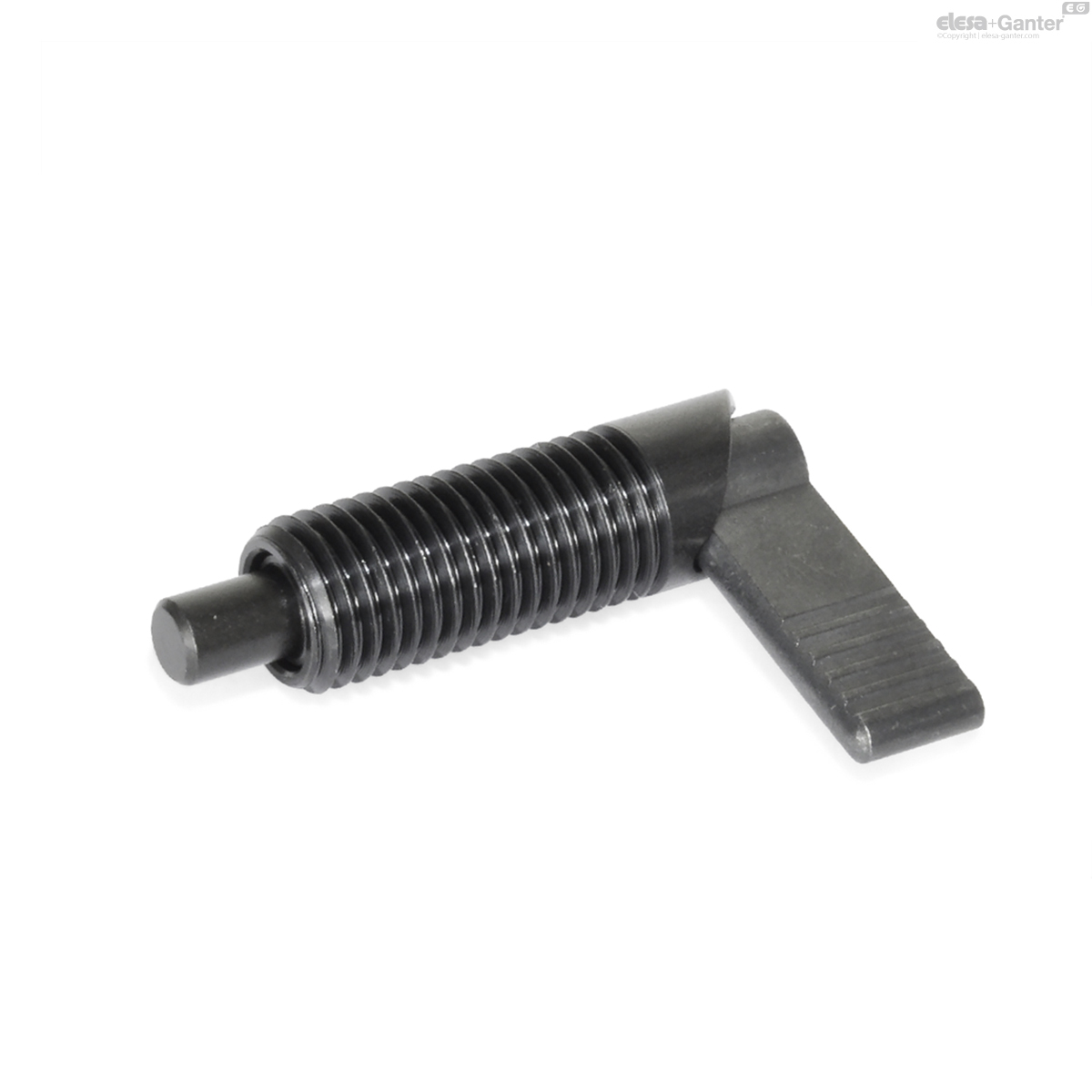

721.1-5-M10X1-LA
GN 721.1-LA Riegel linkssteigend
Stahl, mit Rastfunktion, mit 180°-Anschlag
Lt: 1-2 Wochen
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 721.1-5-M10x1-LA
- d1 Stift -0.02/-0.05 Bohrung H7
- 5
- d2
- M 10 x 1
- d3
- 10
- l1
- 37.5
- l2
- 6
- l3 +1.5
- 19
- l4
- 21
- Federdruck
in N ≈
Anfang - 7
- Federdruck
in N ≈
Ende - 20
- 18
Form
Form
- RA: Riegel rechtssteigend
- RB: Riegel rechtssteigend, mit Kunststoffkappe
- RAK: Riegel rechtssteigend, mit Kontermutter
- RBK: Riegel rechtssteigend, mit Kunststoffkappe, mit Kontermutter
- LA: Riegel linkssteigend
- LB: Riegel linkssteigend, mit Kunststoffkappe
- LAK: Riegel linkssteigend, mit Kontermutter
- LBK: Riegel linkssteigend, mit Kunststoffkappe, mit Kontermutter
Führung / Riegel
Führung / Riegel
Stahl
brüniert
Raststift
Raststift
Stahl
nitriert
Kappe bei Form RB / RBK / LB / LBK
Kappe bei Form RB / RBK / LB / LBK
Kunststoff, Polyamid (PA)
Schwarz, matt
Druckfeder
Druckfeder
Edelstahl 1.4310
Die Rastkerbe bei Rastriegeln GN 721.1 bewirkt, dass der Raststift in der eingezogenen Position gehalten wird.
Bei symmetrischer Anordnung von Rastriegeln erlauben die links- bzw. rechtssteigenden Kurven, eine sinnfällige, nämlich gleiche Bestätigungsrichtung des Riegels.
