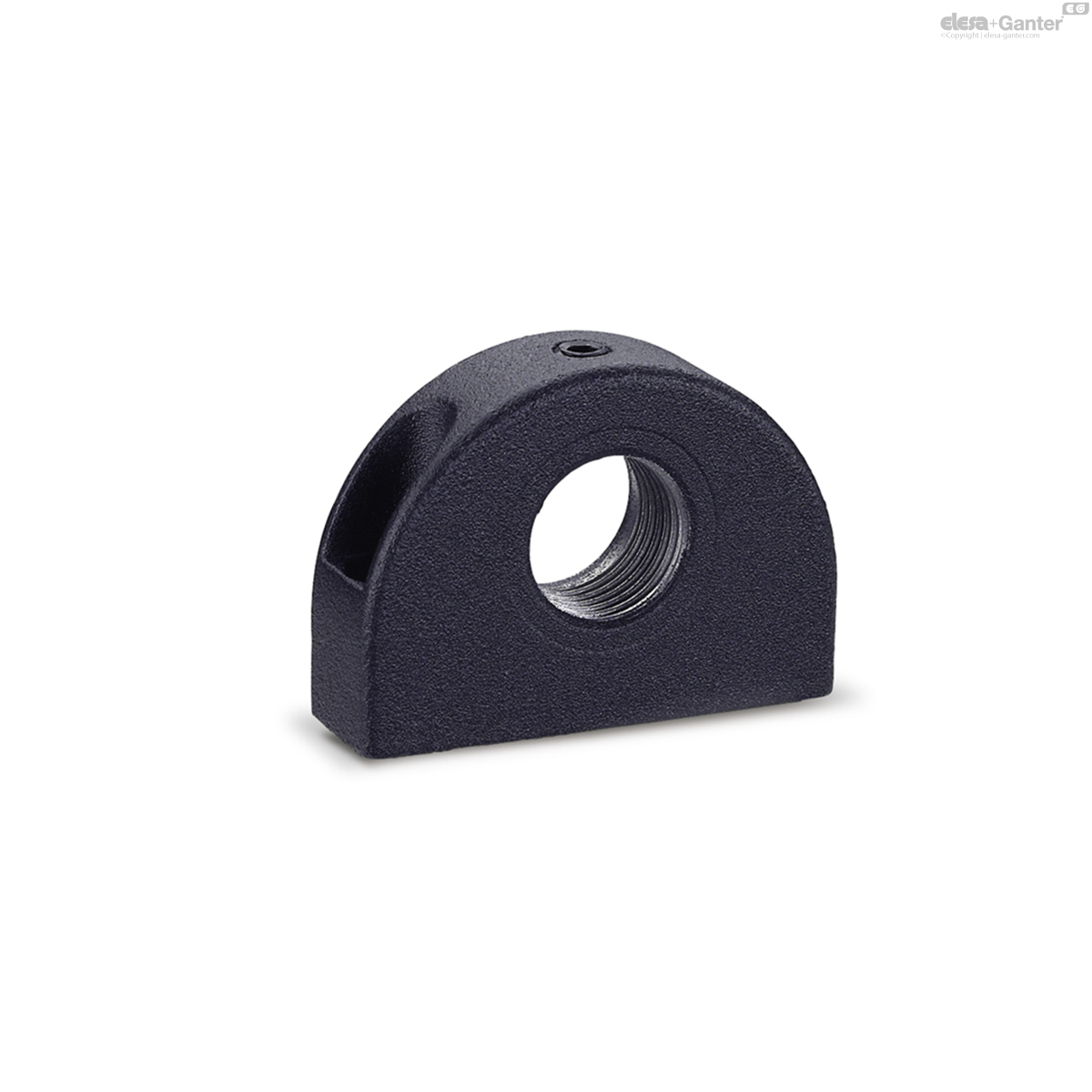

412.1-47-M20X1,5-2 GN 412.1 Haltestücke

412.1-47-M20X1,5-2

GN 412.1 Haltestücke

für Rastbolzen- / Rastriegel-Montage
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 412.1

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 412.1-47-M20x1,5-2
b
47
d1
M 20 x 1.5
d3
M 5
d4
20.2
d5
M 6
h
34
k
35
l2
18
s
14
t1
3
t2 min.
12
88

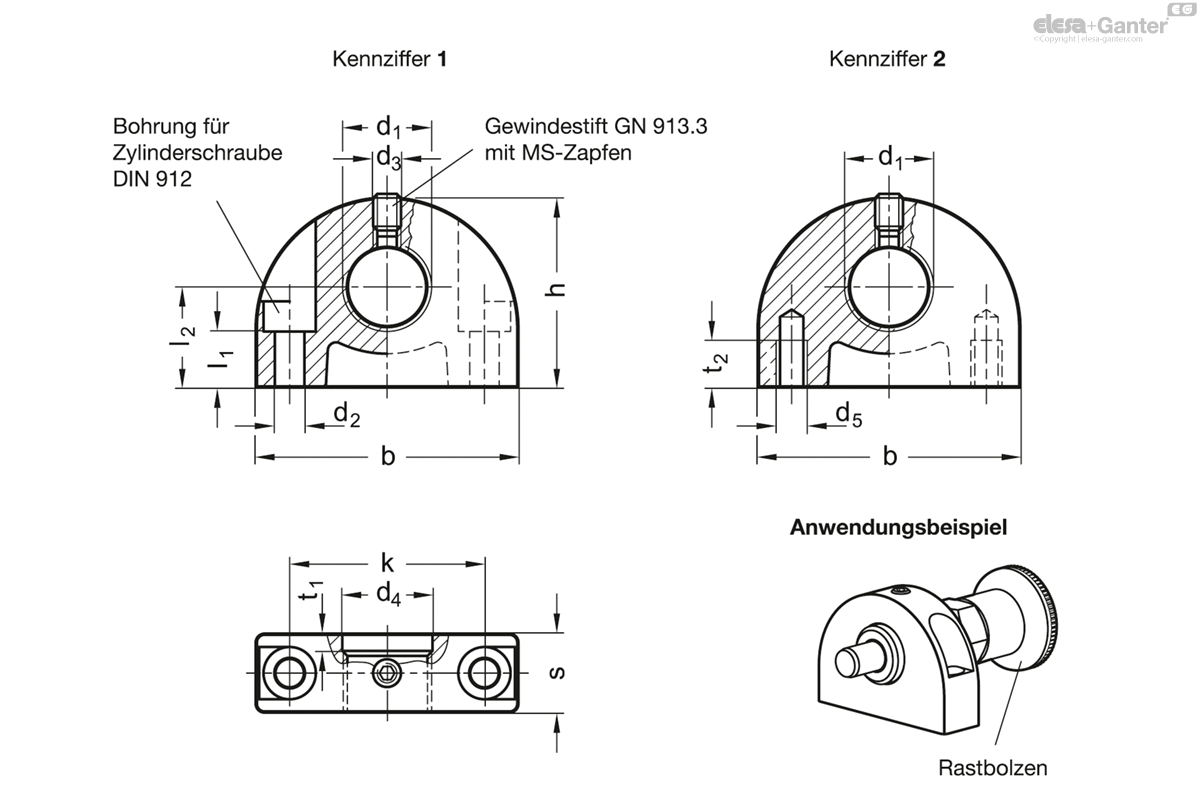

412.1-47-M20X1,5-2 drawing

Kennziffer

  • 1: Montage von vorne
  • 2: Montage von hinten

Zink-Druckguss

kunststoffbeschichtet

schwarz, strukturmatt

Haltestücke GN 412.1 sind eine preisgünstige Montagehilfe für Rastbolzen, Rastriegel, sowie für Anschlagschrauben und -puffer.

Zur Positionierung des Raststiftes eines Rastbolzens oder Rastriegels, durch Aufnahme Positionierbuchse GN 412.2 .
