810-530-C GN 810 Stahl

810-530-C

GN 810 Stahl

Stahl / Edelstahl, Spannhebel vertikal, mit waagrechtem Fuß
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__SPEEDYBLOCK__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 810

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 810-530-C
Größe
530
Fh in N
4500
a ≈
90
b1
80
b2
95
b3
12.5
d1
M 12
d2 ≈
12.5
h1 ≈
303
h2
84.5
h3
32
h4
49
h5
52
l1 ≈
223
l2 ≈
125
l4
100
m1
50
m2
51
m3
70
m4
70
r ≈
212
s1
7
w
27
2180

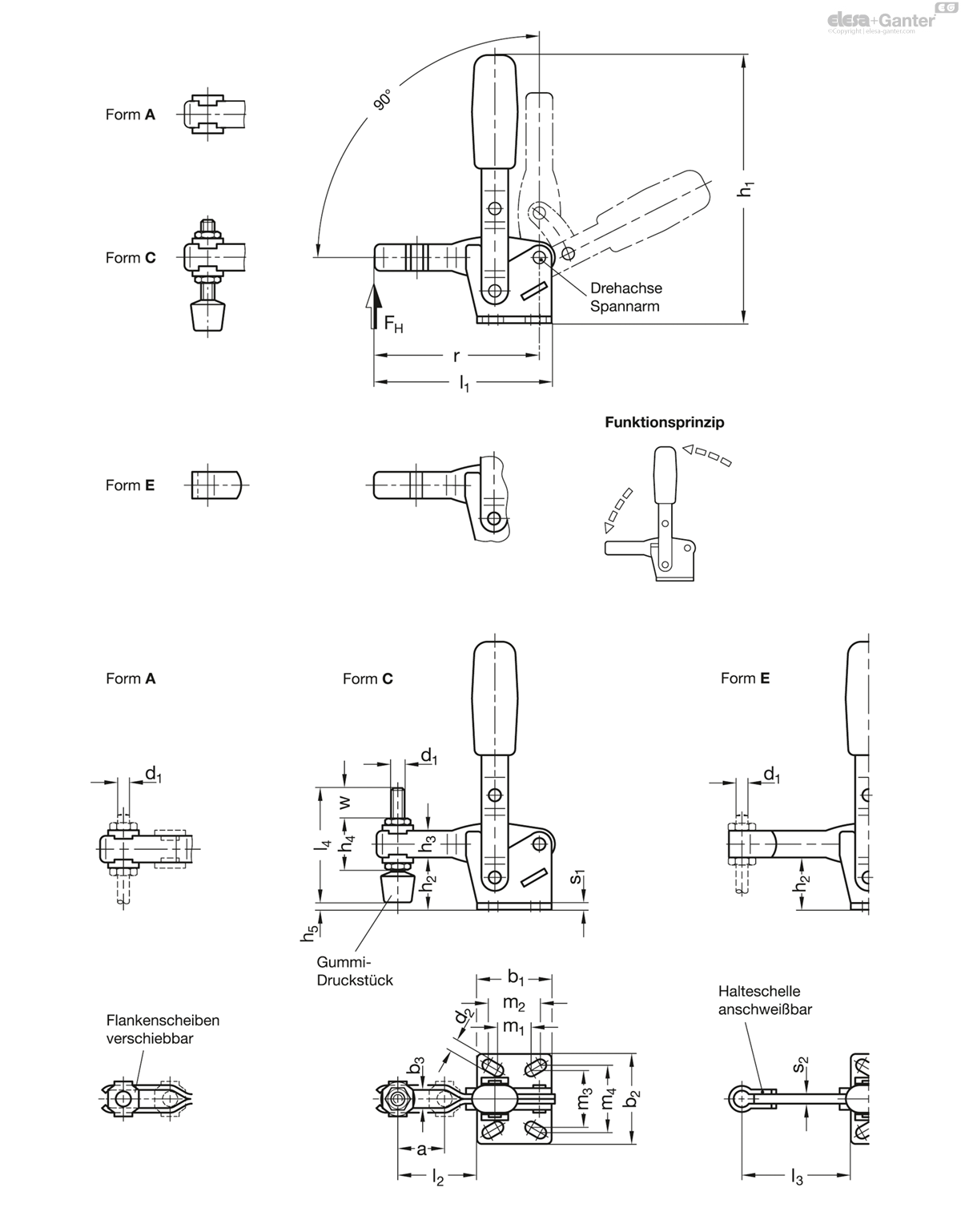

810-530-C drawing

Form

  • A: offener Spannarm, mit 2 Flankenscheiben
  • C: offener Spannarm, mit 2 Flankenscheiben und GN 708.1 Andrückschraube
  • E: massiver Spannarm mit Halteschelle zum Anschweißen

Ausführung in Stahl

  • Einsatzstahl C 10, verzinkt. blau passiviert
  • Lagerbolzen vergütet
  • Gleitlager (ab Baugröße 230 aufwärts), einsatzgehärtet

alle beweglichen Teile

mit Spezialfett geschmiert

Kunststoffgriff

rot, ölbeständig

Andrückschraube GN 708.1, Form A

  • Stahl, verzinkt
  • Gummi-Druckstück 85 Shore A

Ausführung in Edelstahl nichtrostend NI

Edelstahl nichtrostend, 1.4301

alle beweglichen Teile

mit Spezialfett geschmiert

Kunststoffgriff

rot, ölbeständig

Andrückschraube GN 708.1, Form A

  • Edelstahl nichtrostend, 1.4301
  • Gummi-Druckstück 85 Shore A

Vertikal-Spanner GN 810 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.

Vertikal-Spanner mit offenem Spannarm nehmen in Form A über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form C ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Vertikal-Spanner in Form E können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit GN 809Haltern für Andrückschrauben auf besondere Anforderungen angepasst werden.

  • Andrückschrauben
  • GN 801 Halter für Andrückschrauben (für Form A)
  • GN 809 Halter für Andrückschrauben (für Form E)
