810-330-C GN 810 Stahl

810-330-C

GN 810 Stahl

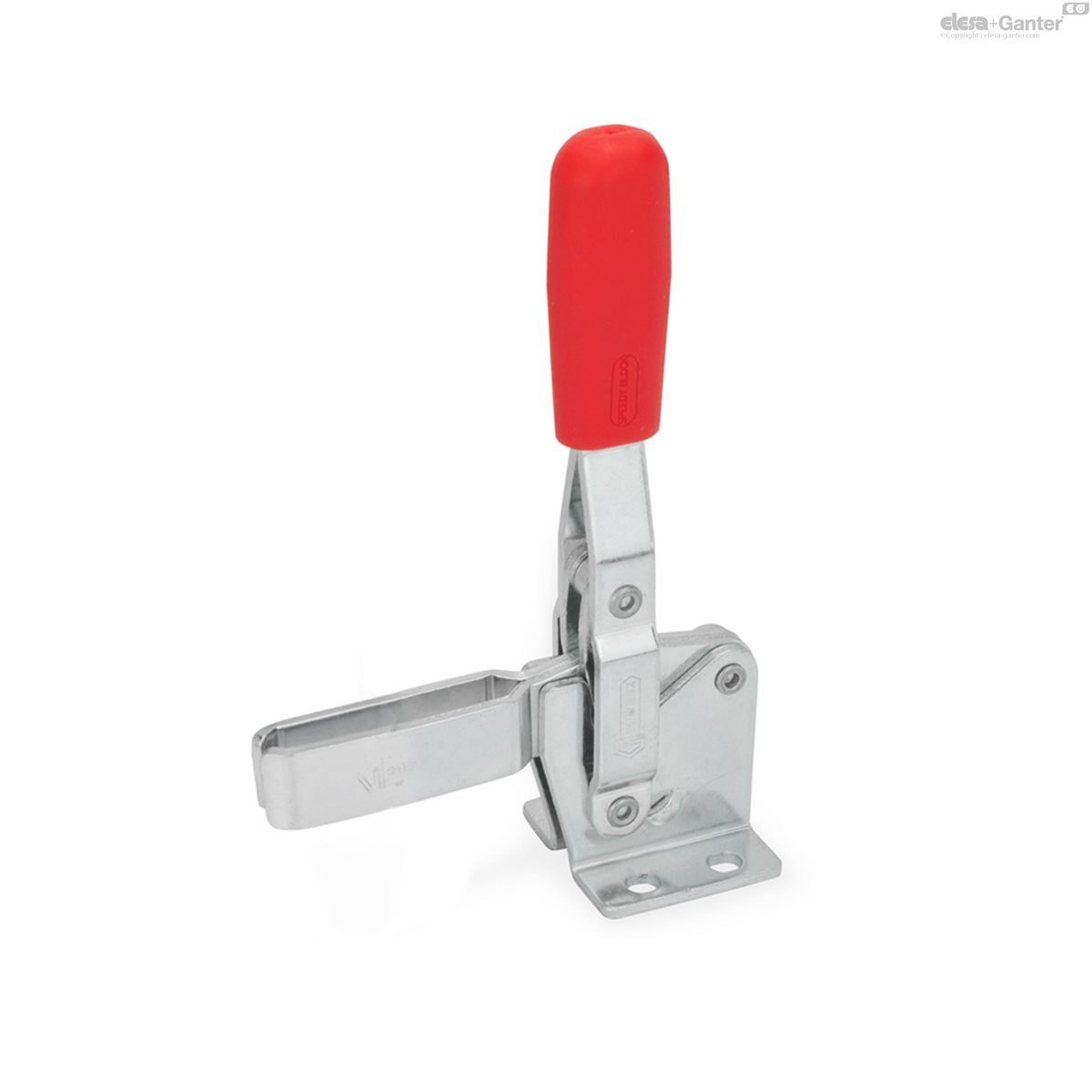

Stahl / Edelstahl, Spannhebel vertikal, mit waagrechtem Fuß
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__SPEEDYBLOCK__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 810

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 810-330-C
Größe
330
Fh in N
2400
a ≈
43
b1
50
b2
65
b3
10.5
d1
M 10
d2 ≈
8.5
h1 ≈
195
h2
43
h3
22
h4
37
h5
15
l1 ≈
129
l2 ≈
66
l4
77
m1
29
m2
32
m3
46
m4
45
r ≈
122
s1
3.5
w
19
650
810-330-C drawing

Form

  • A: offener Spannarm, mit 2 Flankenscheiben
  • C: offener Spannarm, mit 2 Flankenscheiben und GN 708.1 Andrückschraube
  • E: massiver Spannarm mit Halteschelle zum Anschweißen

Ausführung in Stahl

  • Einsatzstahl C 10, verzinkt. blau passiviert
  • Lagerbolzen vergütet
  • Gleitlager (ab Baugröße 230 aufwärts), einsatzgehärtet

alle beweglichen Teile

mit Spezialfett geschmiert

Kunststoffgriff

rot, ölbeständig

Andrückschraube GN 708.1, Form A

  • Stahl, verzinkt
  • Gummi-Druckstück 85 Shore A

Ausführung in Edelstahl nichtrostend NI

Edelstahl nichtrostend, 1.4301

alle beweglichen Teile

mit Spezialfett geschmiert

Kunststoffgriff

rot, ölbeständig

Andrückschraube GN 708.1, Form A

  • Edelstahl nichtrostend, 1.4301
  • Gummi-Druckstück 85 Shore A

Vertikal-Spanner GN 810 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.

Vertikal-Spanner mit offenem Spannarm nehmen in Form A über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form C ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Vertikal-Spanner in Form E können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit GN 809Haltern für Andrückschrauben auf besondere Anforderungen angepasst werden.

  • Andrückschrauben
  • GN 801 Halter für Andrückschrauben (für Form A)
  • GN 809 Halter für Andrückschrauben (für Form E)
