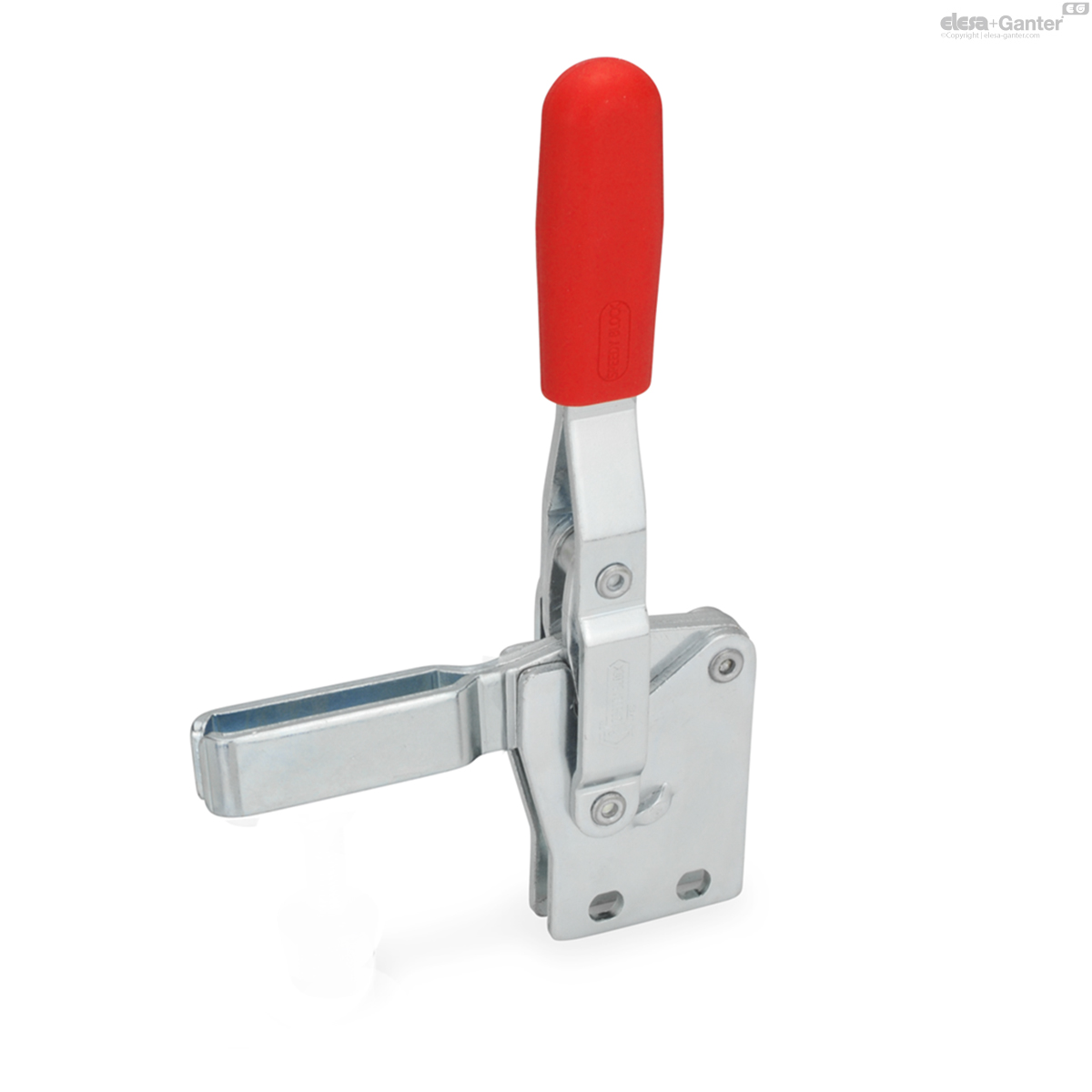

810.1-530-BC
GN 810.1 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 810.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 810.1-530-BC
- Size
- 530
- FH in N
- 4500
- a ≈
- 90
- b1
- 77
- b2
- 18
- b3
- 10
- b4
- 12.5
- d1
- M 12
- d2 ≈
- 12.5
- h1 ≈
- 337
- h2
- 117.5
- h3
- 32
- h4
- 49
- h5 max.
- 85
- l1 ≈
- 223
- l2 ≈
- 128
- l4
- 100
- m1
- 50
- m2
- 51
- m3
- 12.5
- m4
- 12.5
- r ≈
- 212
- w
- 27
- 1960
Form
- B: offener Spannarm, mit 2 Flankenscheiben
- BC: offener Spannarm, mit 2 Flankenscheiben und GN 708.1 Andrückschraube
- F: massiver Spannarm mit Halteschelle zum Anschweißen
Ausführung in Stahl
- Einsatzstahl C 10, verzinkt. blau passiviert
- Lagerbolzen vergütet
- Gleitlager (ab Baugröße 230 aufwärts), einsatzgehärtet
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A-
- Stahl, verzinkt
- Gummi-Druckstück 85 Shore A
Ausführung in Edelstahl NI
Edelstahl 1.4301
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
- Edelstahl 1.4301
- Gummi-Druckstück 85 Shore A
Vertikal-Spanner GN 810.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.
Vertikal-Spanner mit offenem Spannarm nehmen in Form B über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form BC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Vertikal-Spanner in Form F können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für Andrückschrauben GN 809 auf besondere Anforderungen angepasst werden.
- Andrückschrauben-
- GN 801 Halter für Andrückschrauben (für Form B)
- GN 809 Halter für Andrückschrauben (für Form F)
