ERB.115-PF-AE-V0-C1

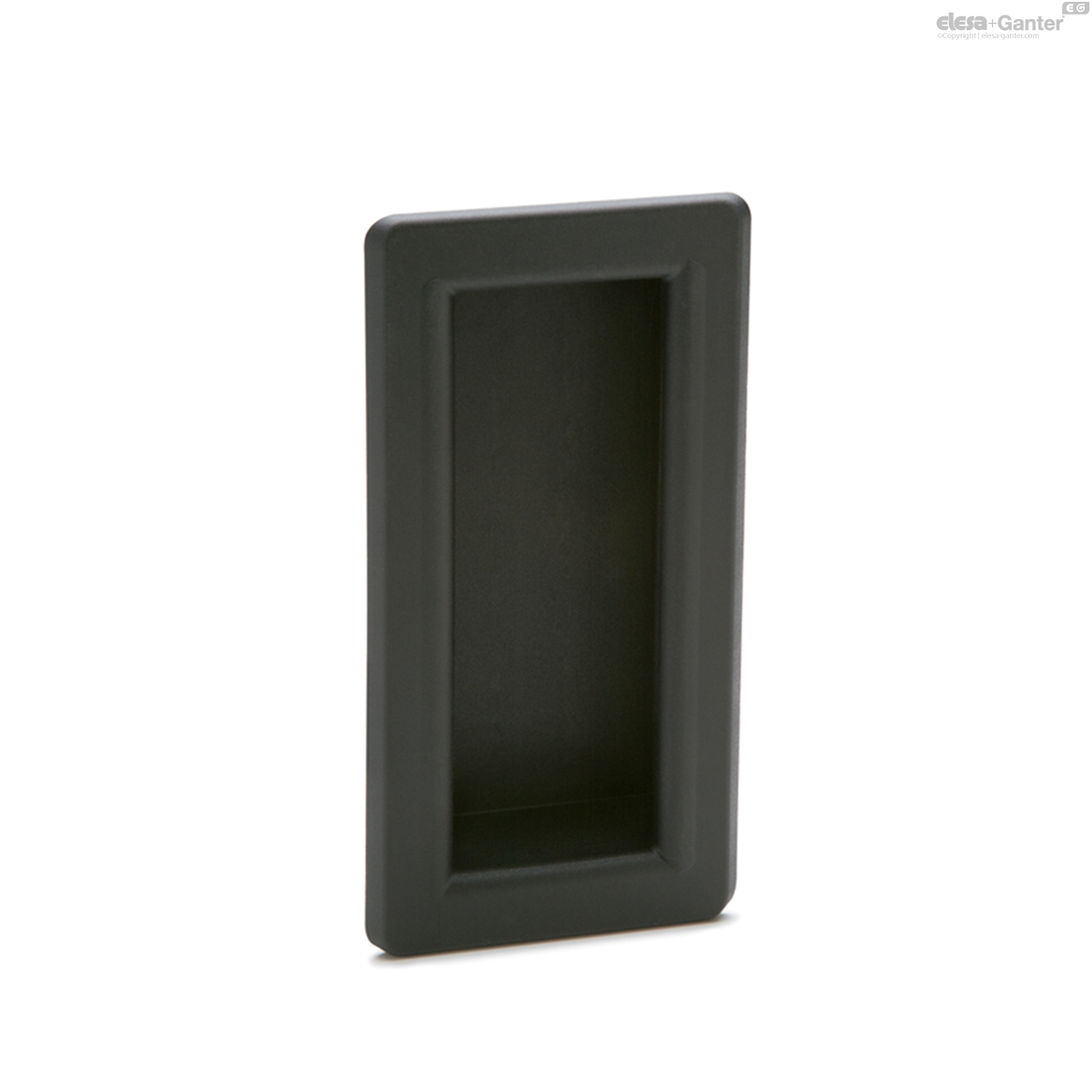

ERB-PF-AE-V0 Zweiseitige Griffmulden
Sofort verfügbar (1-2 Werktage)
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- 150901-C1
- B
- 115
- L
- 58
- h1
- 19
- h2
- 22
- b1
- 91
- b2
- 94
- l1
- 31
- l2
- 43.5
- l3
- 40
- F2
[N] - 600
- 54
Material
Glasfaserverstärkter Thermoplast (PA), selbstverlöschend UL-94 V0, grau-schwarz, matt
Funktionen und Anwendungen
Die Griffmulde ERB-PF ist ein Griffelement zum Öffnen und Schließen von Schiebetüren. Die abgerundeten Griffkanten und der dahinter liegende Frei- bzw. Greifraum gibt den Fingern einen angenehmen, sicheren Halt.
Technische Daten
'V0' Zertifizierung nach UL-94 V (Underwiters Laboratories) Diese Zertifizierung gibt an, dass das in Brand gesteckte Thermoplast-Material innerhalb von 10 Sek. selbsterlöschen muss ohne dabei brennende Tropfen zu erzeugen.

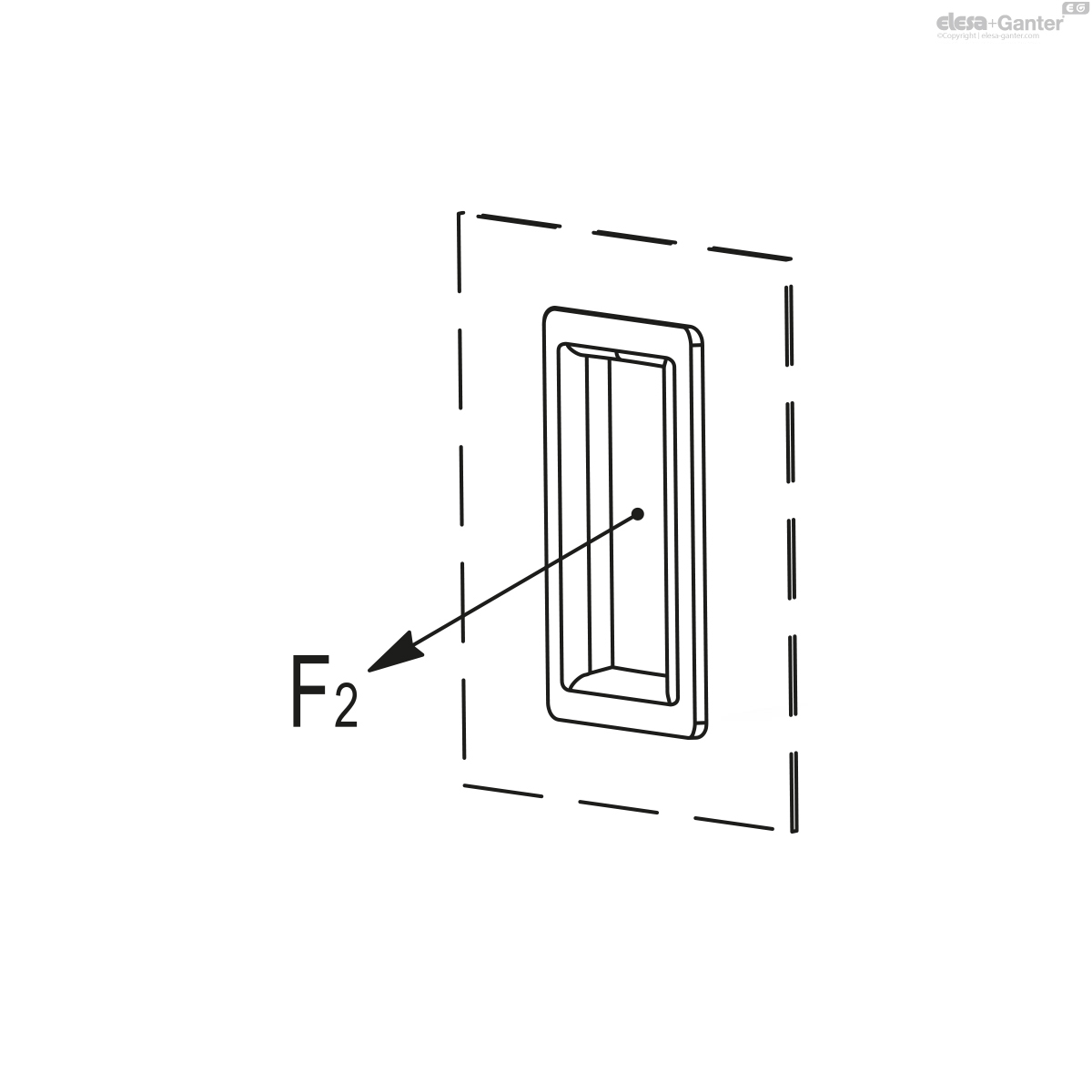

Der in der Tabelle angegebene Wert für Anzugskraft (F2) ist das Ergebnis von Labortests mit Griffen, die auf verstärkten Bleche mit einer Stärke = 1,5 mm (für Prüfzwecke verstärkt) montiert wurden.
Montagehinweis

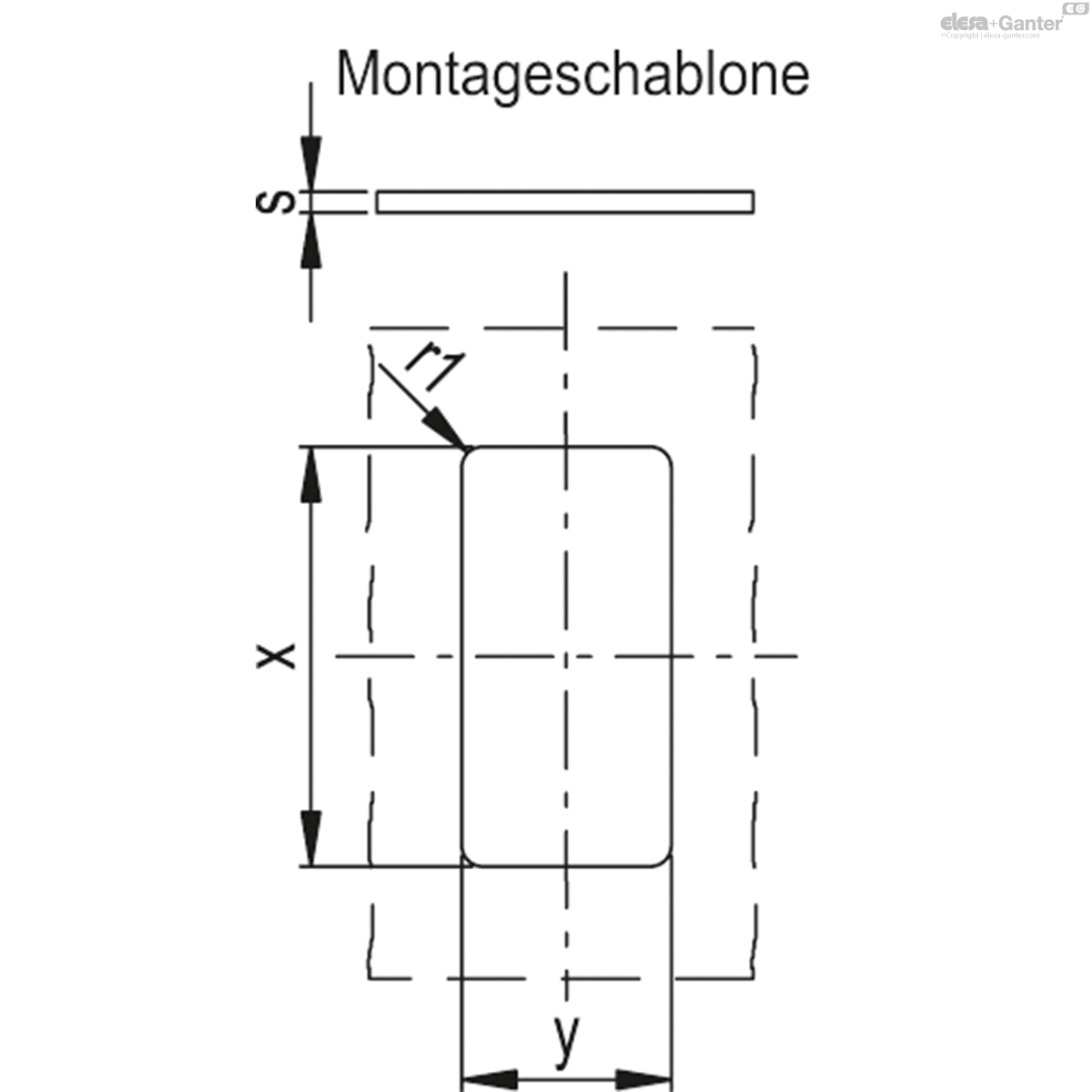

- Ausnehmung entsprechend der Montageschablone fertigen.
- Gehäuseöffnung vor dem Einpassen des Griffs entgraten.

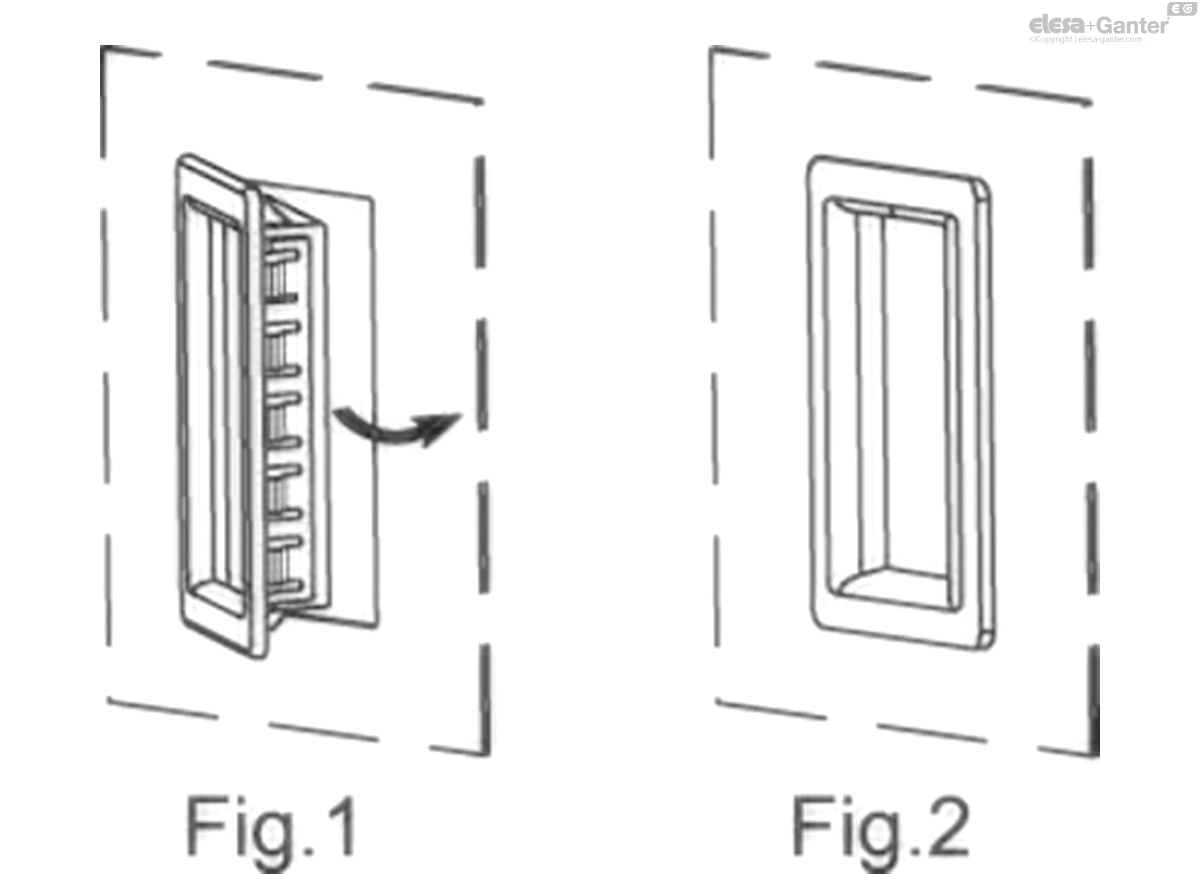

- Griffschale zunächst auf der Seite mit fester Verzahnung einpressen (Bild 1).
- Danach den gegenüberliegenden Teil mit der elastischen Verzahnung eindrücken bis die Rastelemente einklippsen (Bild 2).
| ERB-PF-AE-V0 | ||
|---|---|---|
| S | X | Y |
| 0,7 - 1 | 105,7 +0,2 | 51,7 + 0,2 |
| >1 - 1,5 | 105,7 +0,2 | 51,8 + 0,2 |
| >1,5 - 2,2 | 105,7 +0,2 | 52,2 + 0,2 |
