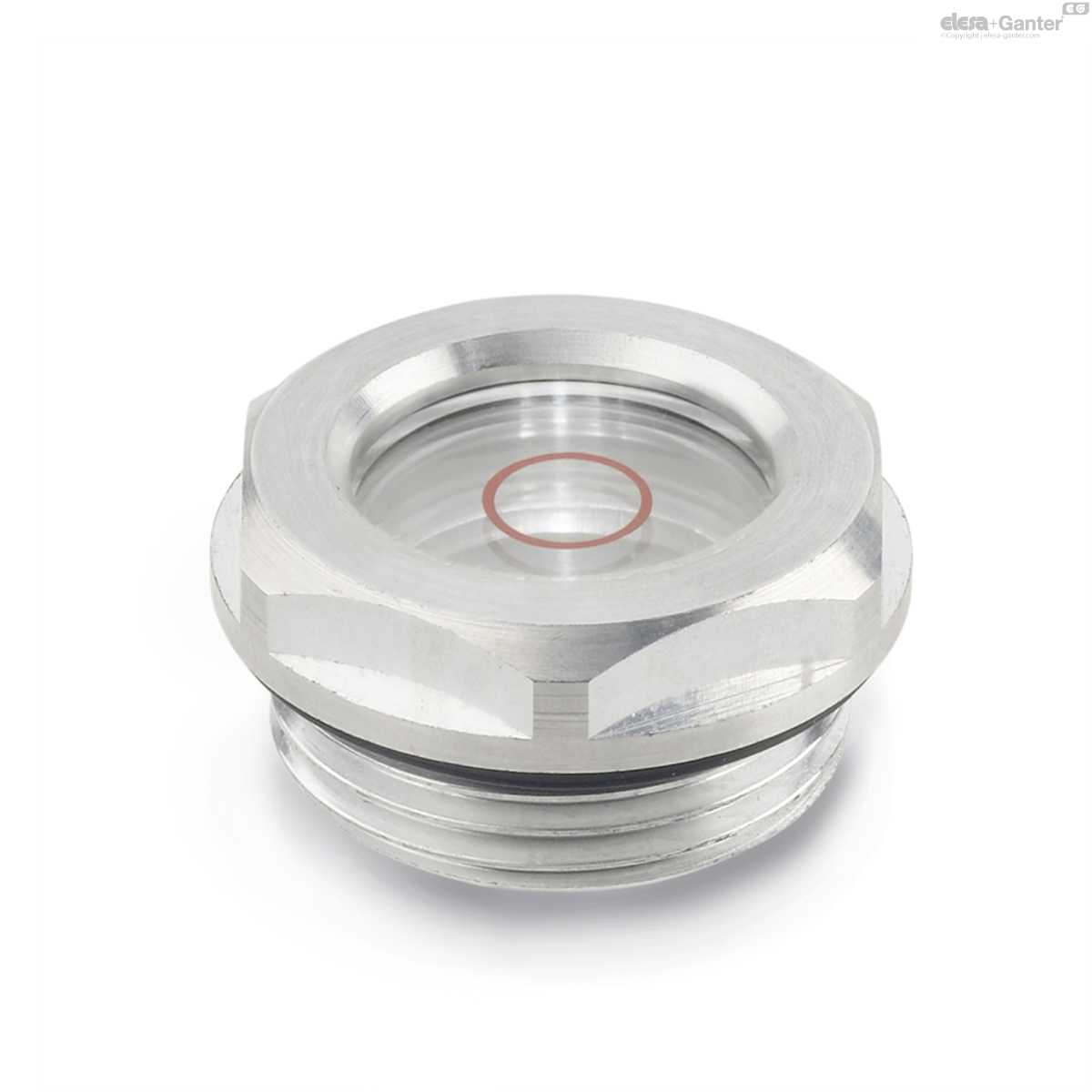

744-18-M27X1,5-B GN 744 Ölschaugläser

744-18-M27X1,5-B

GN 744 Ölschaugläser

Aluminium / glasklarer Kunststoff
  • Icons/__logo__RoHS__.png
  • Icons/__logo__g11030__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 744

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 744-18-M27x1,5-B
d1
18
d2
M 27 x 1.5
d3
32
l1
9
l2
8
s
30
16
744-18-M27X1,5-B drawing

Form

  • A: mit Prismeneffekt (nur d1 = 14/18/24)
  • B: ohne Reflektor (alle Größen)
  • C: mit rotem Markierungsring (nur d1 = 11/14/18/24)

Gehäuse

Aluminium

feingedreht

Sichtscheibe

Kunststoff

  • glasklares Polyamid (PA-T)
  • temperaturbeständig bis zu 110°C

roter Markierungsring

Tampondruck

Dichtring

Gummi NBR (Perbunan®)

Ölschaugläser GN 744 in Form Abenutzen den sogenannten Prismeneffekt eines ,,Katzenauges', um eine von Ölfarbe bzw. Ölviskosität unabhängige, eindeutige Anzeige des Ölstands zu geben. Der Vorteil dieses Effektes ist besonders offensichtlich bei totaler Unter- oder Überfüllung und zur Kontrolle bei schlechten Lichtverhältnissen.

Der Dichtring ist im Aluminium-Körper in einen radialen und planseitigen Einstich eingebettet, dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

Ölschaugläser GN 744 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Druckbelastbarkeit bei Über- und Unterdruck liegen vor.

Montagehinweis:

Bei Wandstärken unter 4 mm verwenden von Befestigungsmutter GH.-

  • Befestigungsmutter GH.-
  • Dichtungen aus EPDM
