414.1-8-8-AK GN 414.1 Rastbolzen
Stahl / Edelstahl, mit Klick-Rastsperre, Entsperren über Druckknopf
Lt: 1-2 Wochen
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

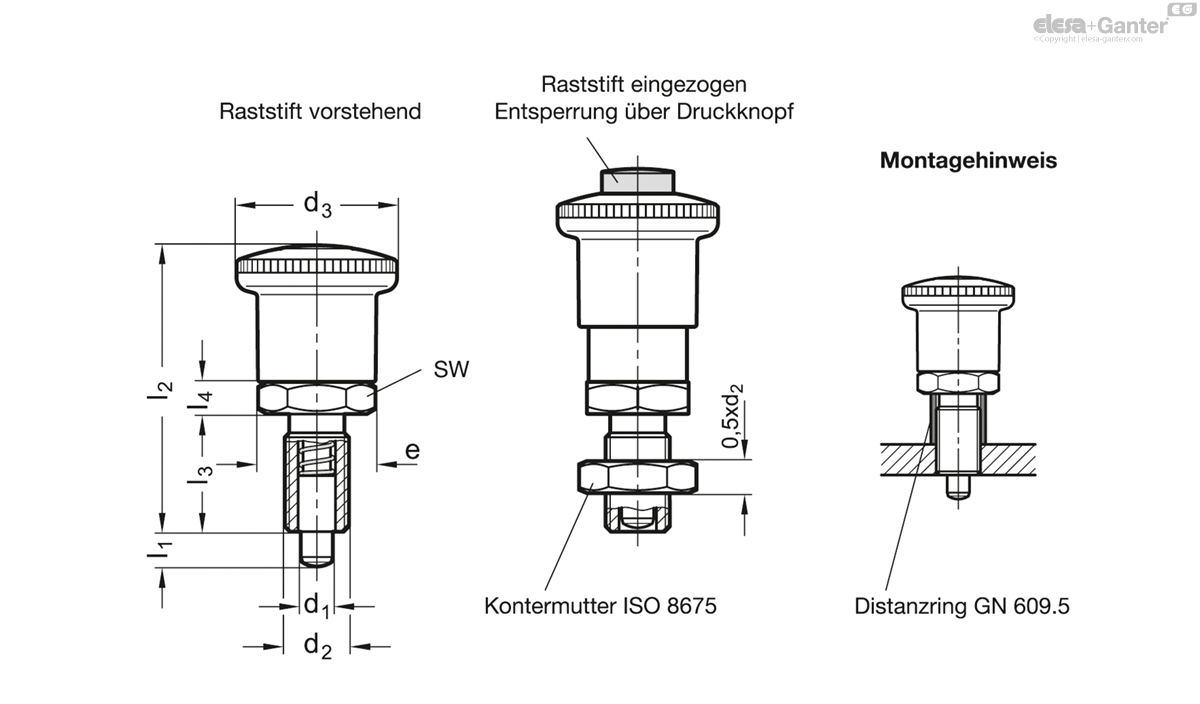

Technische Daten
- Katalog
- GN 414.1-8-8-AK
- d1 Stift -0.02/-0.04 Bohrung H7
- 8
- l1 min.
- 8
- d2
- M 16 x 1.5
- d3
- 30
- e
- 21.9
- l2 ≈
- 59.5
- l3
- 26
- l4
- 8
- sw
- 19
- Federdruck in N ≈
Anfang - 8.5
- Federdruck in N ≈
Ende - 26
- 80
Form
- A: ohne Kontermutter
- AK: mit Kontermutter
Ausführung in Stahl
- brüniert
- Raststift gehärtet
Ausführung in Edelstahl nichtrostend, 1.4305 NI
Raststift chemisch vernickelt
Griff
Kunststoff (Polyamid PA)
- schwarz, matt
- nicht demontierbar
- schwarzgrau, RAL 7021, matt
Druckknopf
Thermoplast (Polyacetal POM)
rot, RAL 3000, matt
Rastbolzen GN 414.1 mit Klick-Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf beim Einziehen des Stiftes auf seine Endposition durch ein deutlich hörbares „Klick“ eingerastet.
Nur durch axiales Drücken des roten Druckknopfs, kann die Rastsperre aufgehoben werden, so dass der Raststift per Federkraft wieder in seine Ausgangsposition zurück fährt.
