817-6-6-BK-NI
GN 817-NI Edelstahl, mit Kunststoffknopf
Stahl / Edelstahl, mit und ohne Rastsperre
Lt: 1-2 Wochen Alle Größen und Varianten von GN 817
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 817-6-6-BK-NI
- d1 Stift -0.02/-0.05 Bohrung H7
- 6
- l1
- 6
- d2
- M 12 x 1.5
- d3
- 23
- d4
- M 5
- d5
- 9
- k
- 20
- l2
- 48
- l3
- 22
- l4
- 6
- l5
- 7
- l6
- 3.5
- sw
- 14
- Federdruck
in N≈ Anfang - 6.5
- Federdruck
in N≈ Ende - 19
- 38

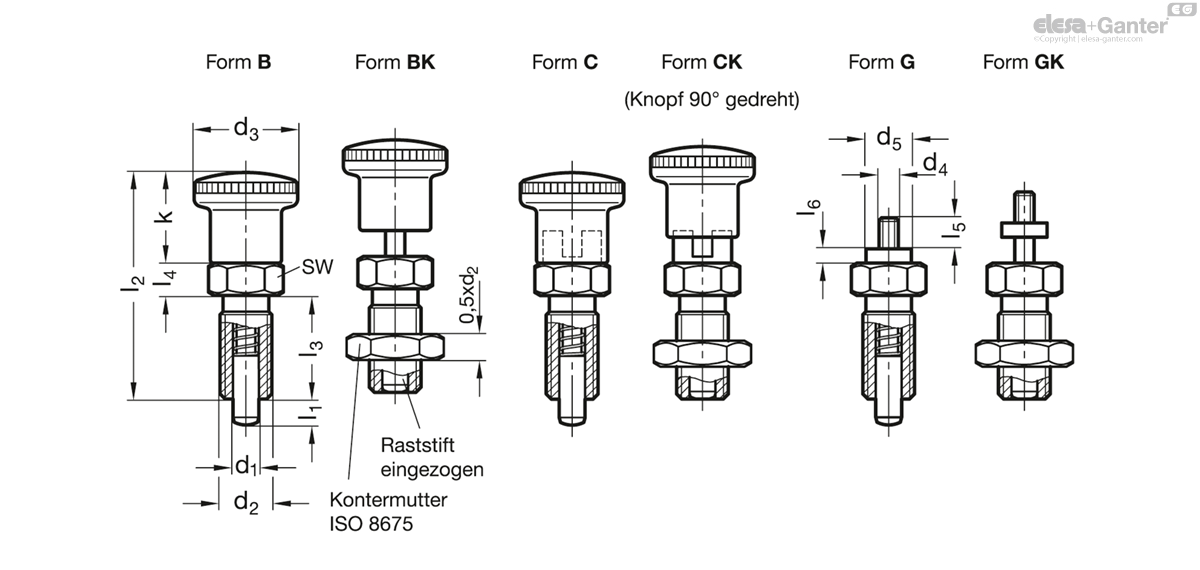

Form
- B: ohne Rastsperre, ohne Kontermutter
- BK: ohne Rastsperre, mit Kontermutter
- C: mit Rastsperre, ohne Kontermutter
- CK: mit Rastsperre, mit Kontermutter
- G: mit Gewindezapfen, ohne Kontermutter
- GK: mit Gewindezapfen, mit Kontermutter
Stahl
- brüniert
- Raststift gehärtet
Edelstahl 1.4305 NI
Raststift chemisch vernickelt
Knopf Kunststoff Thermoplast (Polyamid PA)
- schwarz, matt
- rot RT RAL 3000 (RT an Bestellbezeichnung anhängen)
- nicht demontierbar
Edelstahl-Rastbolzen GN 817 Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll.
Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
