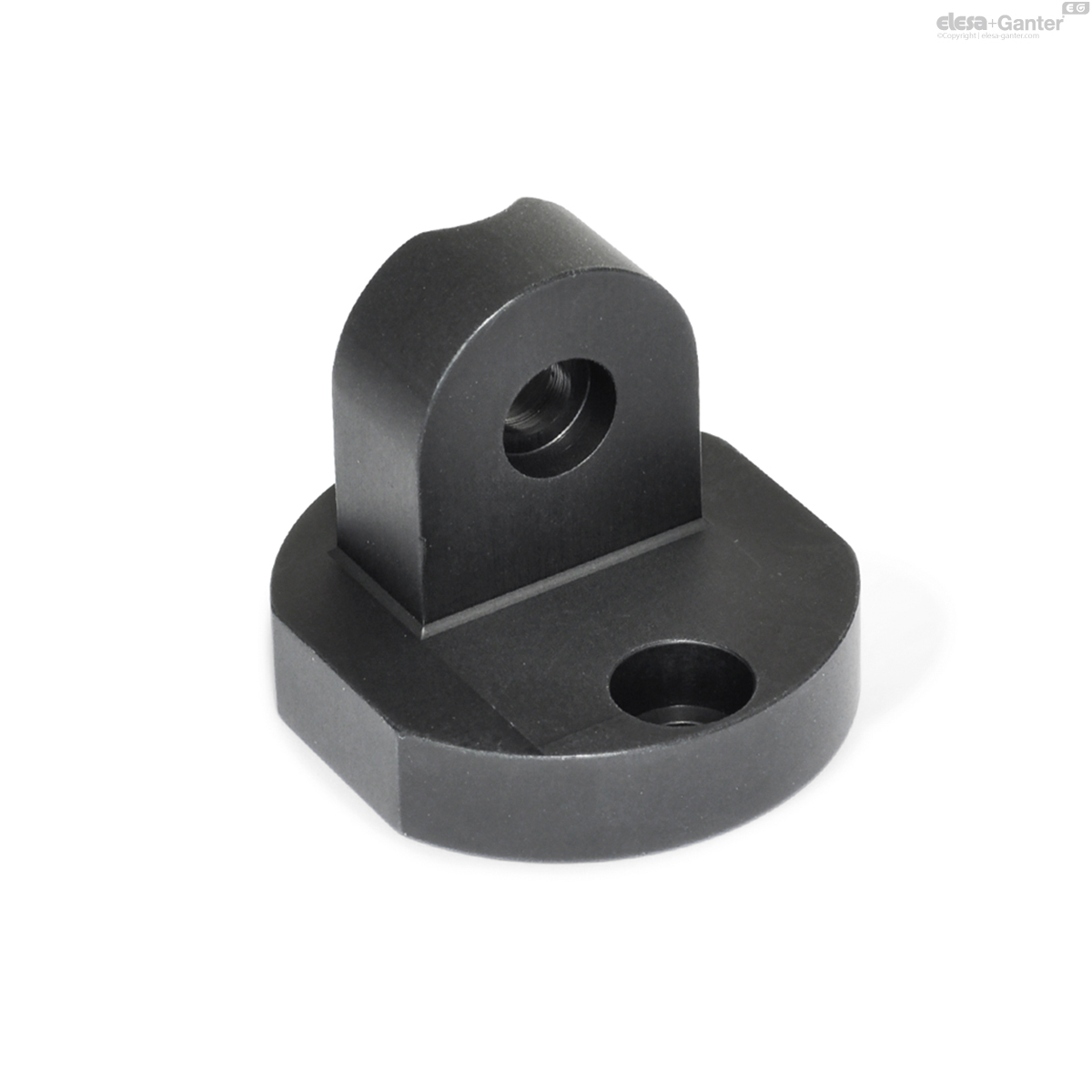

485-16-ELS GN 485 Laschen-Klemmverbinder
Voraussichtliche Lieferzeit 5-7 Werktage
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

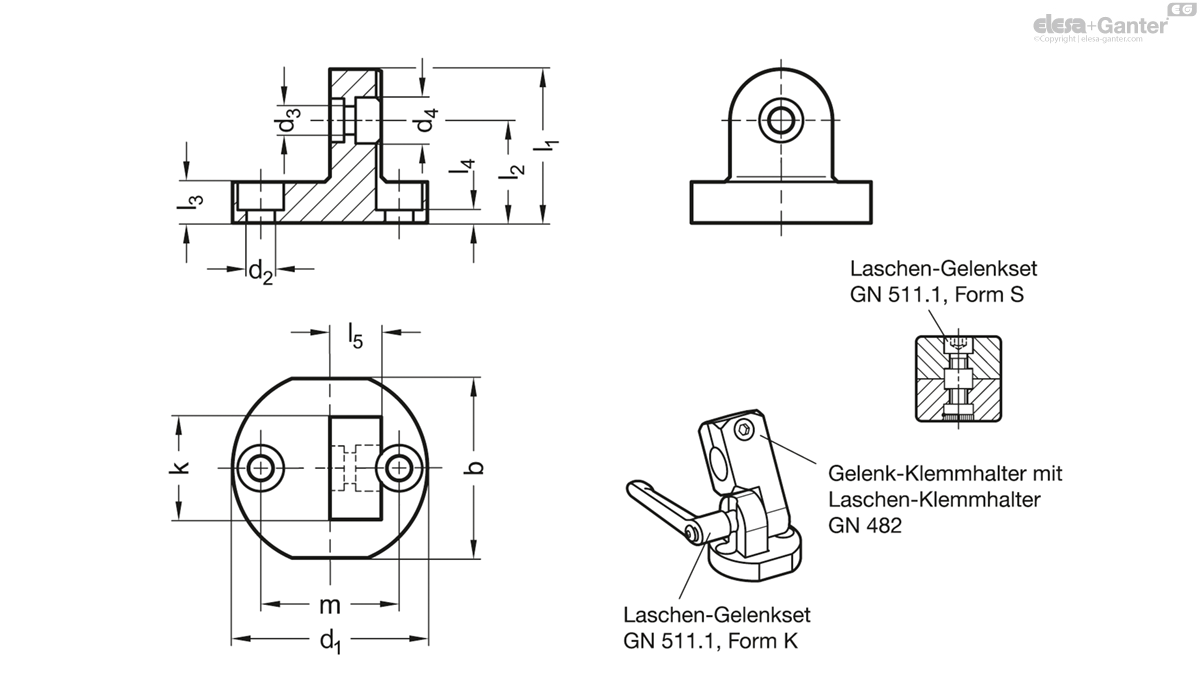

Technische Daten
- Katalog
- GN 485-16-ELS
- k
- 16
- b
- 29
- d1
- 31.5
- d2
- M 4
- d3
- 4.5
- d4
- 7.5
- l1
- 25
- l2
- 17
- l3
- 7
- l4
- 3
- l5
- 8
- m
- 22
- Laschengelenksets für d3 Form K
- GN 511.1-M4-16-K
- Laschengelenksets für d3 Form S
- GN 511.1-M4-16-S
- 20
Aluminium
- matt, gleitgeschliffen MT
- eloxiert, schwarz ELS
Fußlaschen-Klemmhalter GN 485 lassen sich mit Laschen-Klemmhalter GN 482, T-Laschen-Klemmhalter GN 483 sowie mit Anbau-Laschen-Klemmhalter GN 484 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Dazu stehen Laschengelenksets GN 511.1 mit Schraube Form S und verstellbarem Klemmhebel Form K zur Verfügung (Bestellbezeichnung siehe Maßtabelle).
Der Bohrungsabstand m der Fußlaschen-Klemmhalter GN 485 ist auf Fuß-Klemmhalter GN 473, Klemmhalter GN 477, Flanschbolzen GN 480 sowie auf Haltemagnete GN 51.6 abgestimmt.
- Klemmhebelsets GN 511.1
