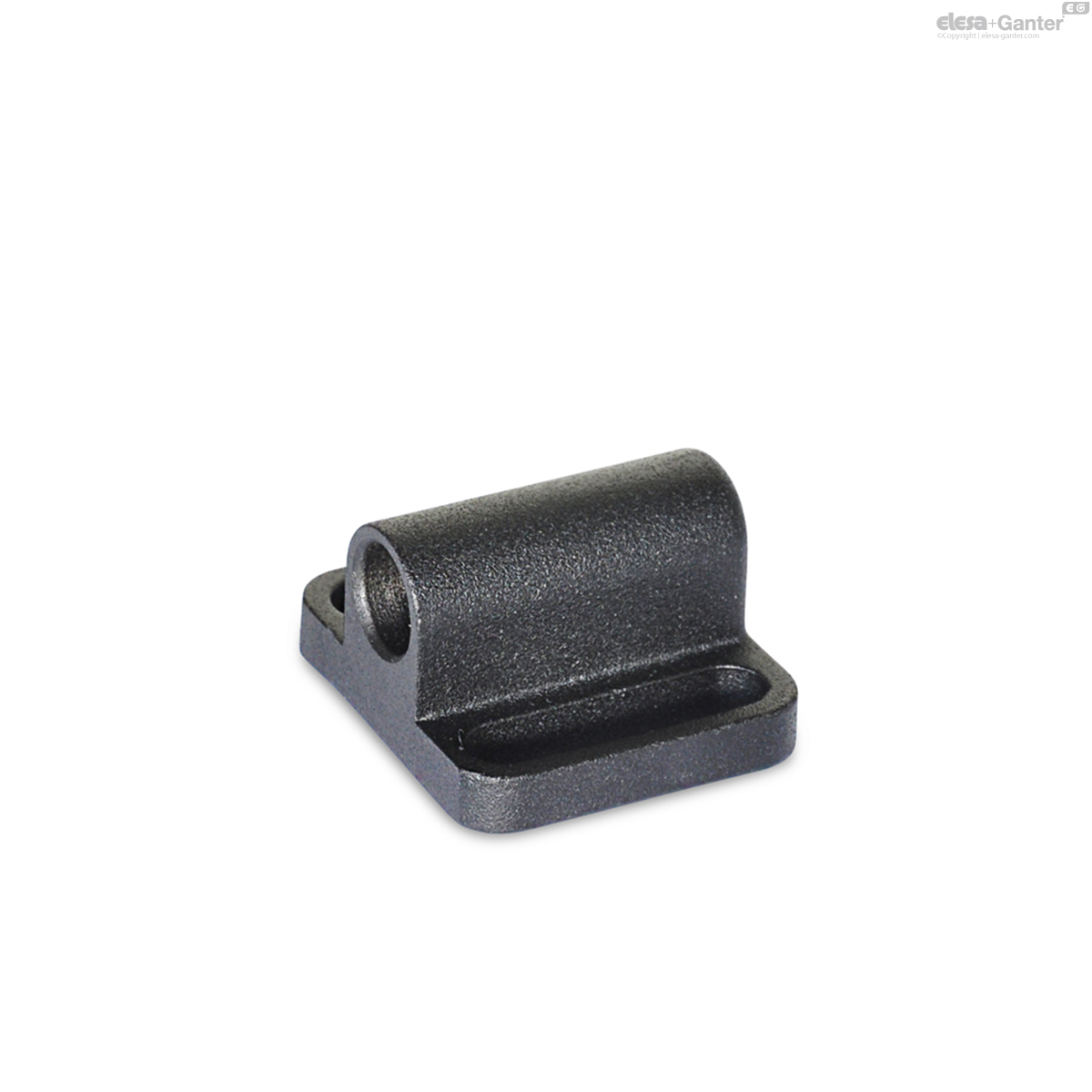

417.1-6-ST-SW GN 417.1-ST Stahl
Stahl / Edelstahl, für Rastbolzen GN 417
Voraussichtliche Lieferzeit 5-7 Werktage
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 417.1-6-ST-SW
- d
Nennmaß - 6
- d
Istmaß +0.1 - 6.2
- b1
- 32
- b2
- 27.5
- b3
- 10
- b4 -0.2
- 5.4
- h1
- 10.5
- h2
- 5
- h3
- 15.5
- k1
- 21
- k2
- 5.5
- k3
- 16.5
- 30
Stahl-Feinguss ST
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
Edelstahl-Feinguss NI
nichtrostend, 1.4308
blank, matt gestrahlt GS
Edelstahl-Raststücke GN 417.1 werden zur Positionierung des Raststiftes von Rastbolzen GN 417.
Die Montage erfolgt über Langlöcher, die eine Justage parallel zur Aufnahmebohrung ermöglichen. So können z. B. Spaltmaße an Türen eingestellt oder Toleranzfehler ausgeglichen werden. Unterlegscheiben begünstigen die Befestigung über die Langlöcher.
