817.1-6-9-C

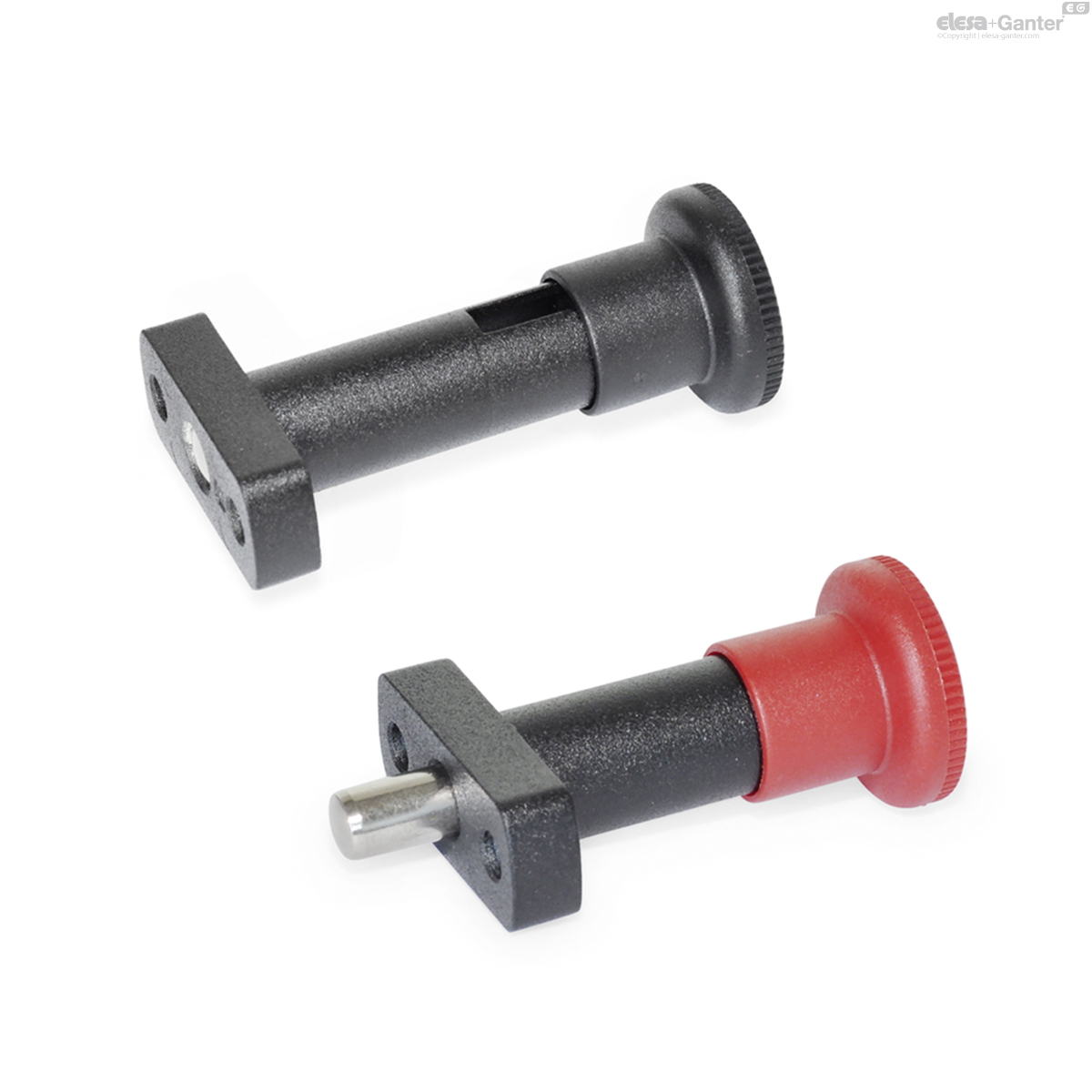

GN 817.1 Rastbolzen
mit Anschraubflansch, mit oder ohne Rastsperre
Lt: 1-2 Wochen Alle Größen und Varianten von GN 817.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 817.1-6-9-C
- d1 Stift -0.02/-0.05
Bohrung +0.10/+0.03 - 6
- l1
- 9
- b
- 13
- d2
- 23
- d3
- 4.3
- d4
- 34
- k
- 22
- l2
- 48
- l3
- 22
- l4
- 6
- Federdruck in N ≈
Anfang - 6
- Federdruck in N ≈
Ende - 25
- 42
Form
- B: ohne Rastsperre
- C: mit Rastsperre
Führung
Zink-Druckguss
kunststoffbeschichtet
schwarz, strukturmatt
Stift
Edelstahl nichtrostend, 1.4305
- chemisch vernickelt
Griff
Kunststoff (Polyamid PA)
- schwarz, matt
- rot RT RAL 3000, an Bestellbezeichnung anhängen
- nicht demontierbar
Rastbolzen GN 817.1 Form C werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
