653.2-M6-30-ST
GN 653.2 Stahl
Stahl / Edelstahl, mit dünnem Schaft zur Verliersicherung
Lt: 1-2 Wochen Alle Größen und Varianten von GN 653.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 653.2-M6-30-ST
- d1
- M6
- l1
- 30
- a1
- 8-12
- a2
- 12-18
- a3
- 18-22
- d2
- 24
- d3
- 12
- d4 -0.2
- 4.8
- d5
- 6.5
- h
- 8
- k
- 5
- l2
- 8
- l3
- 3
- 30
Ausführung in Stahl ST
- Festigkeitsklasse 5
- Kopffläche feingedreht
- schwarz brüniert
Ausführung in Edelstahl nichtrostend, 1.4305 NI
- 1.4305
- Kopffläche feingedreht
- matt gestrahlt

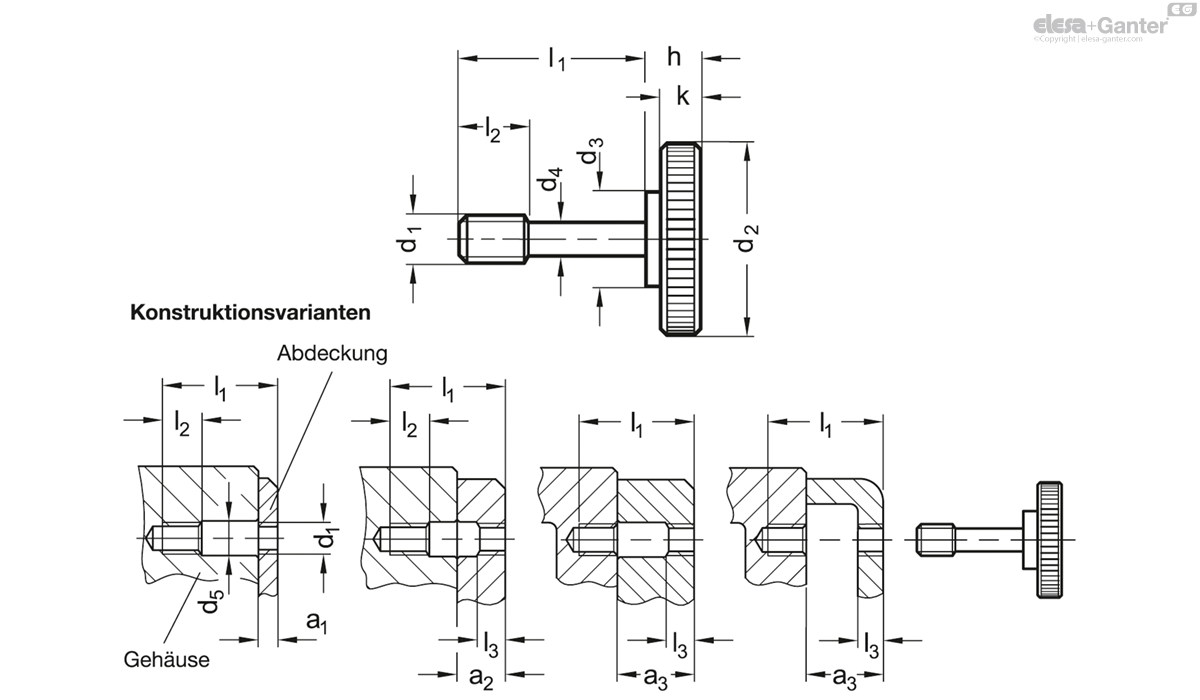

Rändelschrauben GN 653.2 können durch den Freistich d4 auf einfache Weise, z. B. in einer Abdeckung, „verliergesichert“ werden.
Dazu muss an Stelle einer normalen Durchgangs-/Gewindebohrung beidseitig ein Gewinde d1, ggf. mit entsprechender Freibohrung d5 vorgesehen werden.
Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den unten gezeigten Konstruktionsvarianten gewählt werden.
