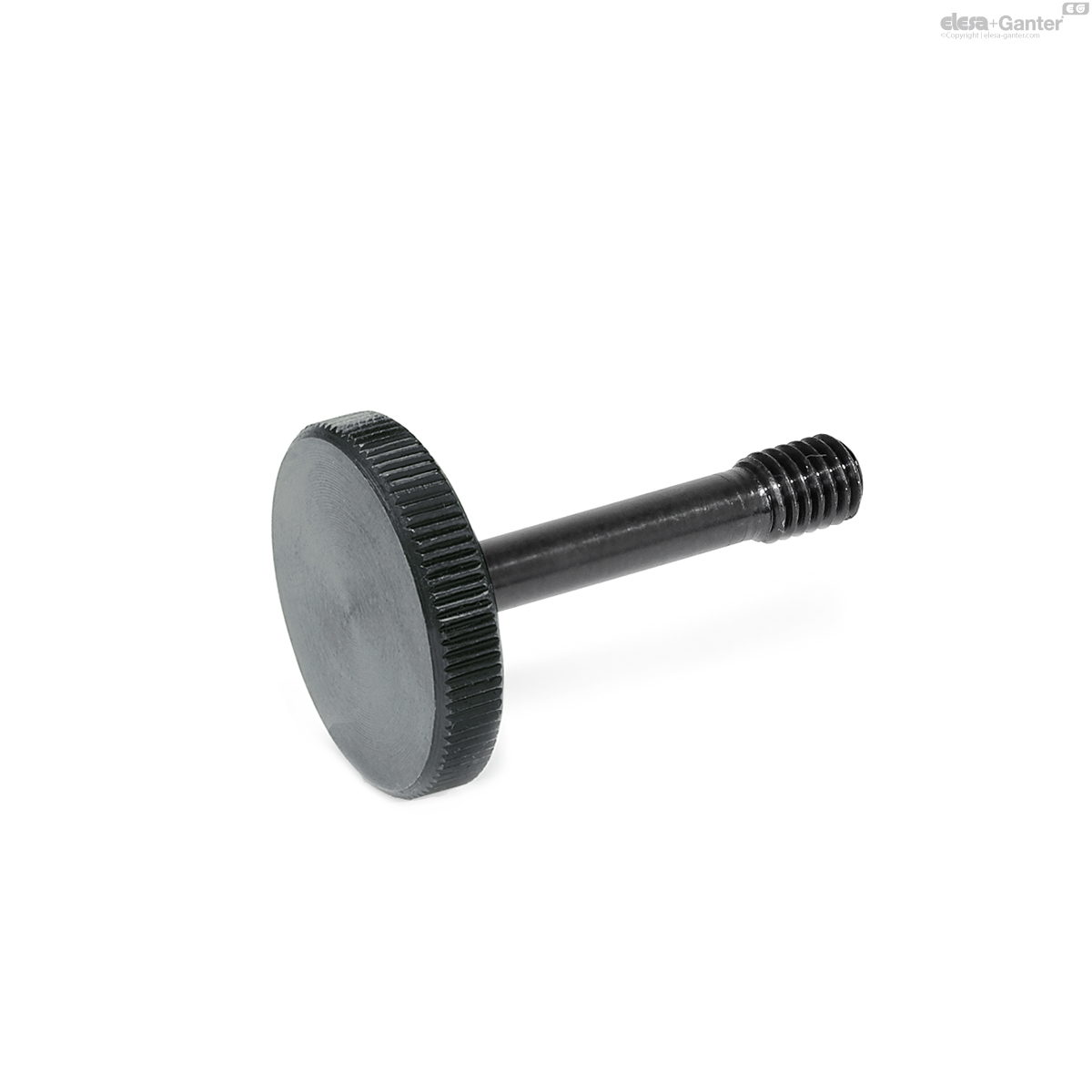

653.2-M5-22-ST GN 653.2 Stahl

653.2-M5-22-ST

GN 653.2 Stahl

Stahl / Edelstahl, mit dünnem Schaft zur Verliersicherung
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 653.2

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 653.2-M5-22-ST
d1
M5
l1
22
a1
6-8
a2
8-14
a3
14-16
d2
20
d3
10
d4 -0.2
4
d5
5.5
h
6.5
k
4
l2
6
l3
2.5
10
653.2-M5-22-ST drawing

Ausführung in Stahl ST

  • Festigkeitsklasse 5
  • Kopffläche feingedreht
  • schwarz brüniert

Ausführung in Edelstahl nichtrostend, 1.4305 NI

  • 1.4305
  • Kopffläche feingedreht
  • matt gestrahlt

Rändelschrauben GN 653.2 können durch den Freistich d4 auf einfache Weise, z. B. in einer Abdeckung, „verliergesichert“ werden.

Dazu muss an Stelle einer normalen Durchgangs-/Gewindebohrung beidseitig ein Gewinde d1, ggf. mit entsprechender Freibohrung d5 vorgesehen werden.

Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den unten gezeigten Konstruktionsvarianten gewählt werden.
