3663-42-M6-3,2
GN 3663 Gewindebohrung
Lt: 1-2 Wochen Alle Größen und Varianten von GN 3663
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 3663-42-M6-3,2
- d1
- 42
- d2
Gewinde - M 6
- d5
- 13.5
- d6
- 27
- h1
- 43
- h2
- 11
- t min.
- 11
- Drehmoment ±10%
in Nm - 3.2
- 110
Griff
Aluminium
schwarz eloxiert
Drehmomentmechanik
Stahl, gehärtet
Sonstige Teile
Stahl, brüniert
Abdeckkappe
Kunststoff, hellgrau

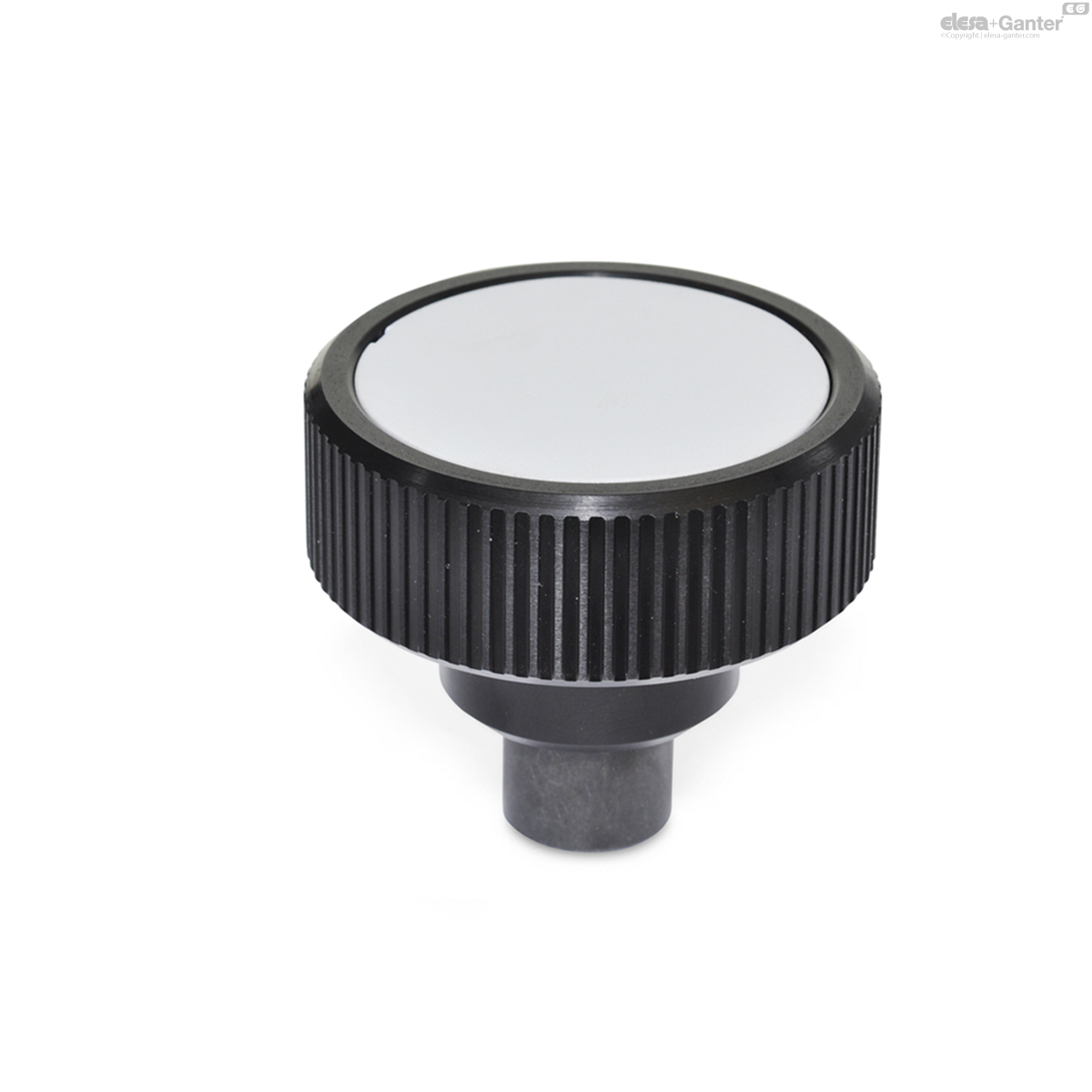

Drehmoment-Rändelgriffe / Drehmoment-Rändelgriffschrauben GN 3663 werden dann eingesetzt, wenn das per Handkraft einleitbare Drehmoment begrenzt werden soll.
Die Drehmomentmechanik des Rändelgriffs löst beim Rechtsdrehen mit Erreichen des angegebenen Drehmoments eine „Überrastung“ aus. Beim Linksdrehen sperrt die Mechanik so, dass keine Drehmomentbegrenzung erfolgt. Dadurch ist sichergestellt, dass z. B. beim Anziehen, ein max. zulässiges Drehmoment nicht überschritten wird. Ein zum Lösen nötiges Drehmoment wird dagegen immer zuverlässig übertragen.
