852.1-1400-T3S
GN 852.1 Verschluss-Spanner
schwere Ausführung
Lt: 1-2 Wochen Alle Größen und Varianten von GN 852.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

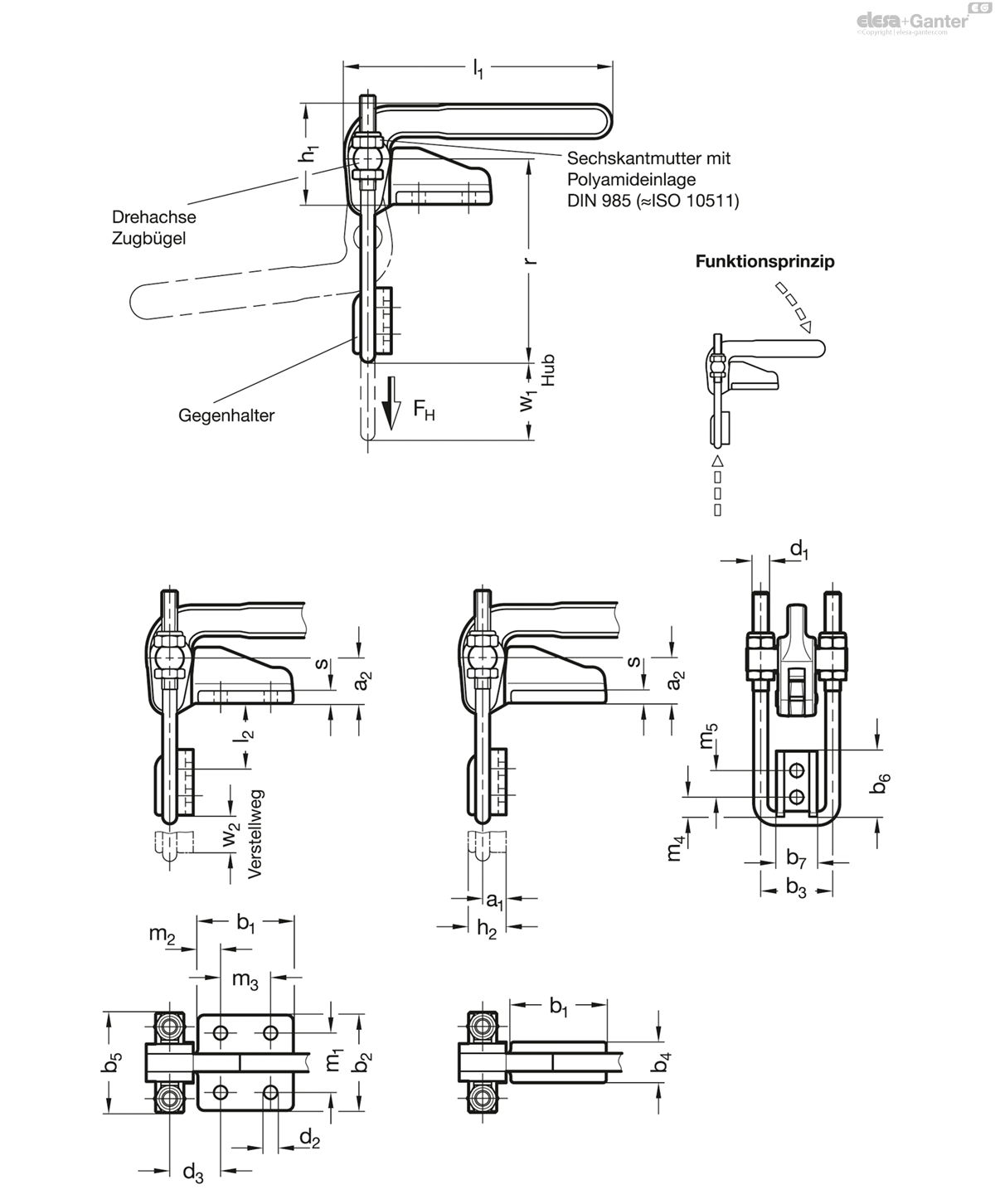

Technisches Datenblatt
Technische Daten
- Katalog
- GN 852.1-1400-T3S
- Size
- 1400
- FH in N
- 12000
- Fh in N
- 12000
- a2
- 29
- b1
- 61
- b3
- 46
- b4
- 26
- b5
- 64
- b6
- 42
- b7
- 26
- d1
- M10
- h1 ≈
- 64
- h2
- 24
- l1 ≈
- 171
- l2 min.
- 42
- m4
- 12.5
- m5
- 17
- r ≈
- 109
- s
- 8
- w1
- 50
- w2 ≈
- 22
- 1018
Form
- T: mit Befestigungsbohrungen, ohne Zugbügel, mit Gegenhalter
- T3: mit Befestigungsbohrungen, mit Zugbügel, mit Gegenhalter
- TS: zum Anschweißen, ohne Zugbügel, mit Gegenhalter
- T3S: zum Anschweißen, mit Zugbügel, mit Gegenhalter
Grundkörper / Spannhebel
Stahl C22
- geschmiedet
- brüniert
Gegenhalter
Stahlblech
brüniert
Zugbügel / Lagerbozen
Stahl St 37
verzinkt, blau passiviert
alle beweglichen Teile
mit Spezialfett geschmiert
Der Zugbügel der Verschluss-Spanner GN 852.1 kann innerhalb des Verstellweges justiert werden.
In Spannstellung steht der Zugbügel senkrecht zum Spannarm und zur Befestigungsebene des Verschluss-Spanners.
Neben den obigen Standardabmessungen der Zugbügel werden weitere Ausführungen angeboten unter der GN 951.2.-
