7403-AL-M26X1,5-100 GN 7403-AL Aluminium

7403-AL-M26X1,5-100

GN 7403-AL Aluminium

Edelstahl-Gewebe
  • Icons/__logo__INOX__.png
  • Icons/__logo__g10030__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 7403

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 7403-AL-M26x1,5-100
d1
M26x1.5
Maschenweite
100
d2
32
d3
14
l1
9
l2
8
s
30
17
7403-AL-M26X1,5-100 drawing

Gehäuse

  • Aluminium AL
  • Edelstahl 1.4305 NI

Sieb

Edelstahl-Gewebe

1.4301

Siebeinfassung

Kunststoff Thermoplast (Polyamid PA)

  • glasfaserverstärkt
  • temperaturbeständig bis 100 °C

Dichtung / O-Ring

Gummi NBR (Perbunan ®)

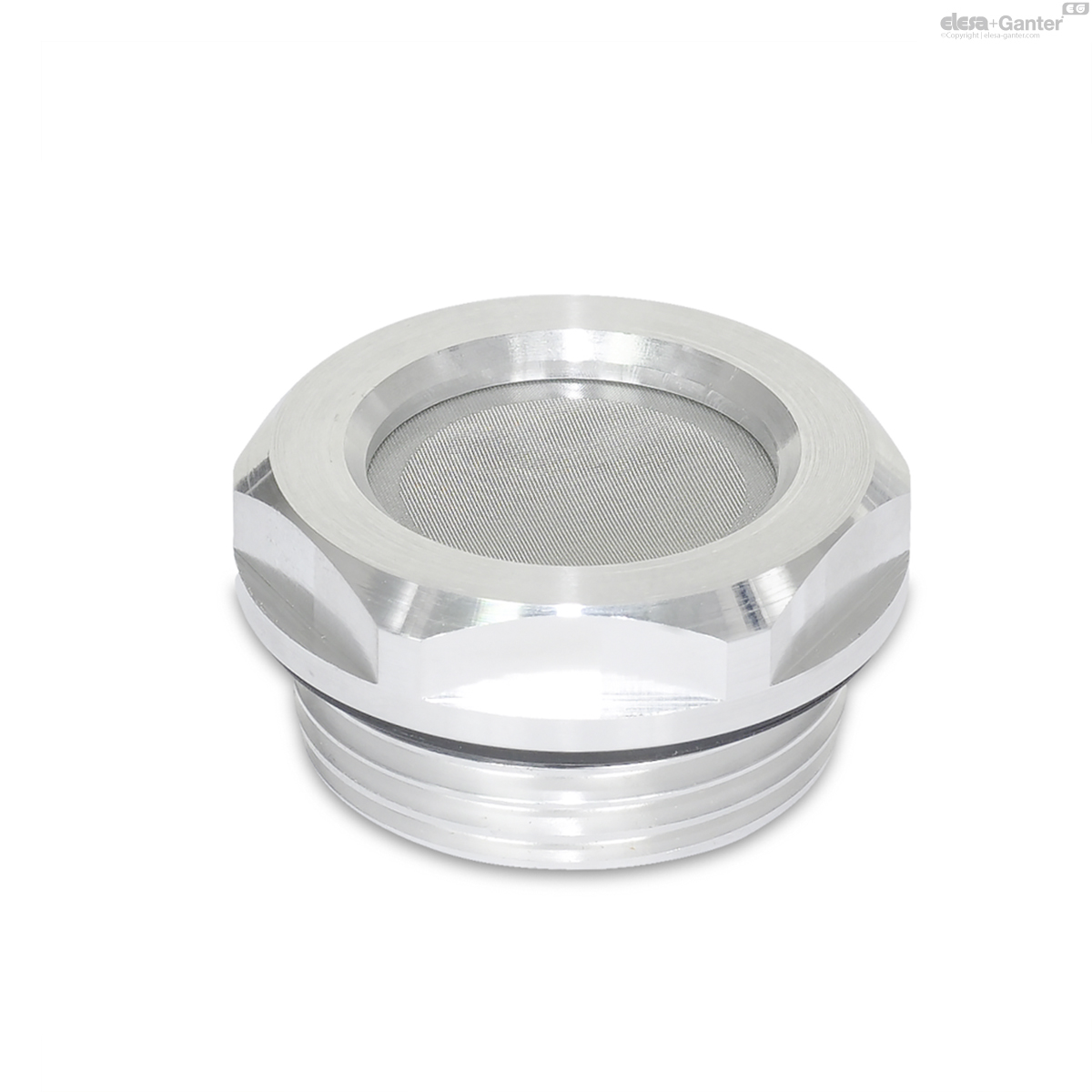

Belüftungs- / Entlüftungssiebe GN 7403 werden im Gehäuse- und Gerätebau eingesetzt. In einer Gehäusewand sorgen sie für einen Druckausgleich zwischen Gehäuseinnenraum und der Umgebung.

Mögliche, vom meist gasförmigen Medium mitgeführte, Schmutz- und Staubpartikel werden entsprechend der Maschenweite am Austausch gehindert. Dies schützt vor der Verschmutzung der Geräteinnenseite bzw. senkt die Belastung der Umgebung durch, z.B. austretende Stäube.

Der Außen-Ø der Gehäuse mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.

Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet, dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

Montagehinweis:

Bei Wandstärken unter 4 mm, Befestigungsmutter verwenden GH..

  • Befestigungsmuttter GH.
  • Gehäuse aus Messing
  • andere Maschenweite
  • andere Siebwerkstoffe
