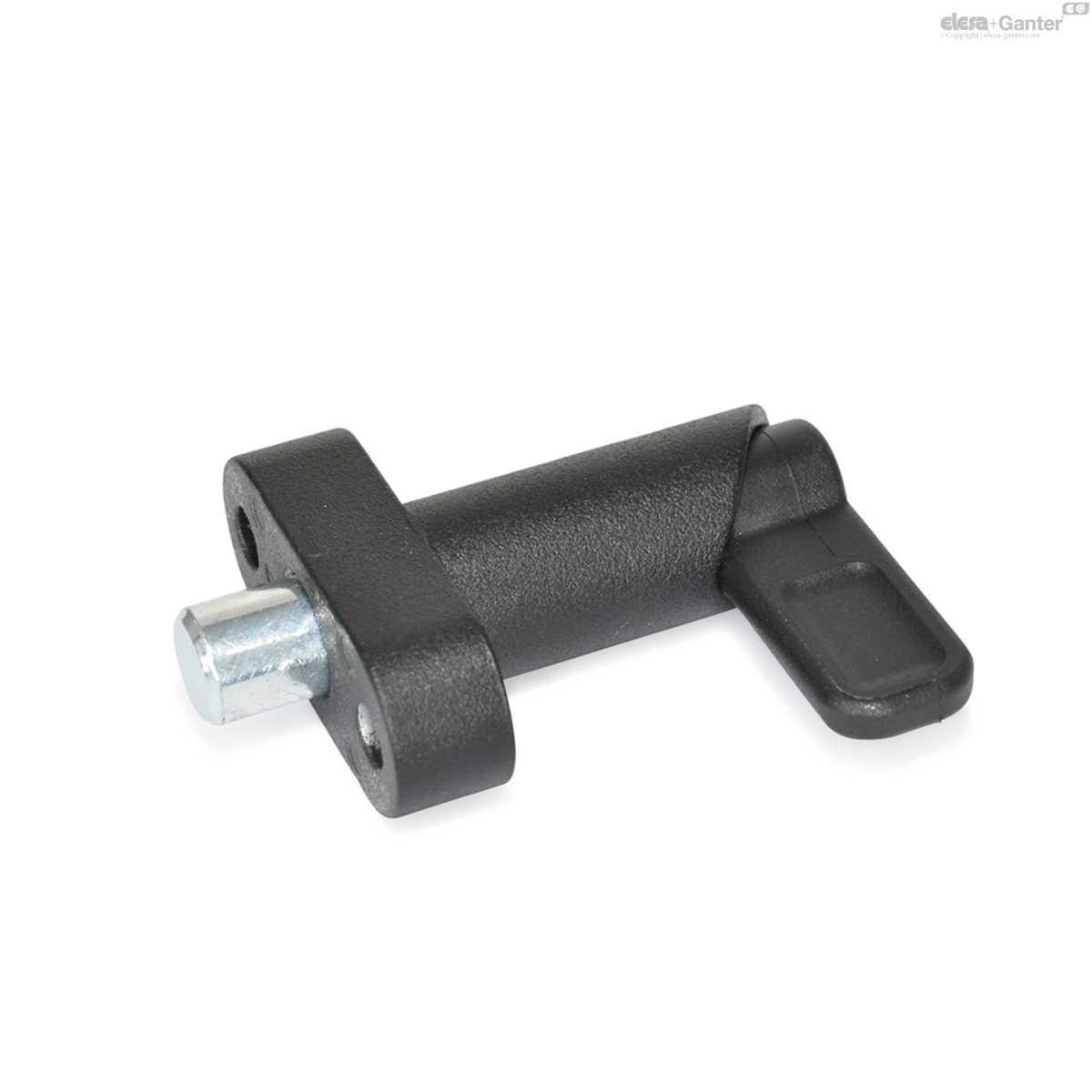

612.10-8-10-16-SW GN 612.10 Rastriegel

612.10-8-10-16-SW

GN 612.10 Rastriegel

mit Anschraubflansch
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 612.10

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 612.10-8-10-16-SW
d1 Pin-0.05

Bore
+0.1/+0.05
8
l2
10
d2
16
h1
10
h2
4.5
k
28
l1 ≈
46
l3
10
l4
30
l5
40
s
16
Spring load
in N ≈
initial
12
Spring load
in N ≈
end
32
68

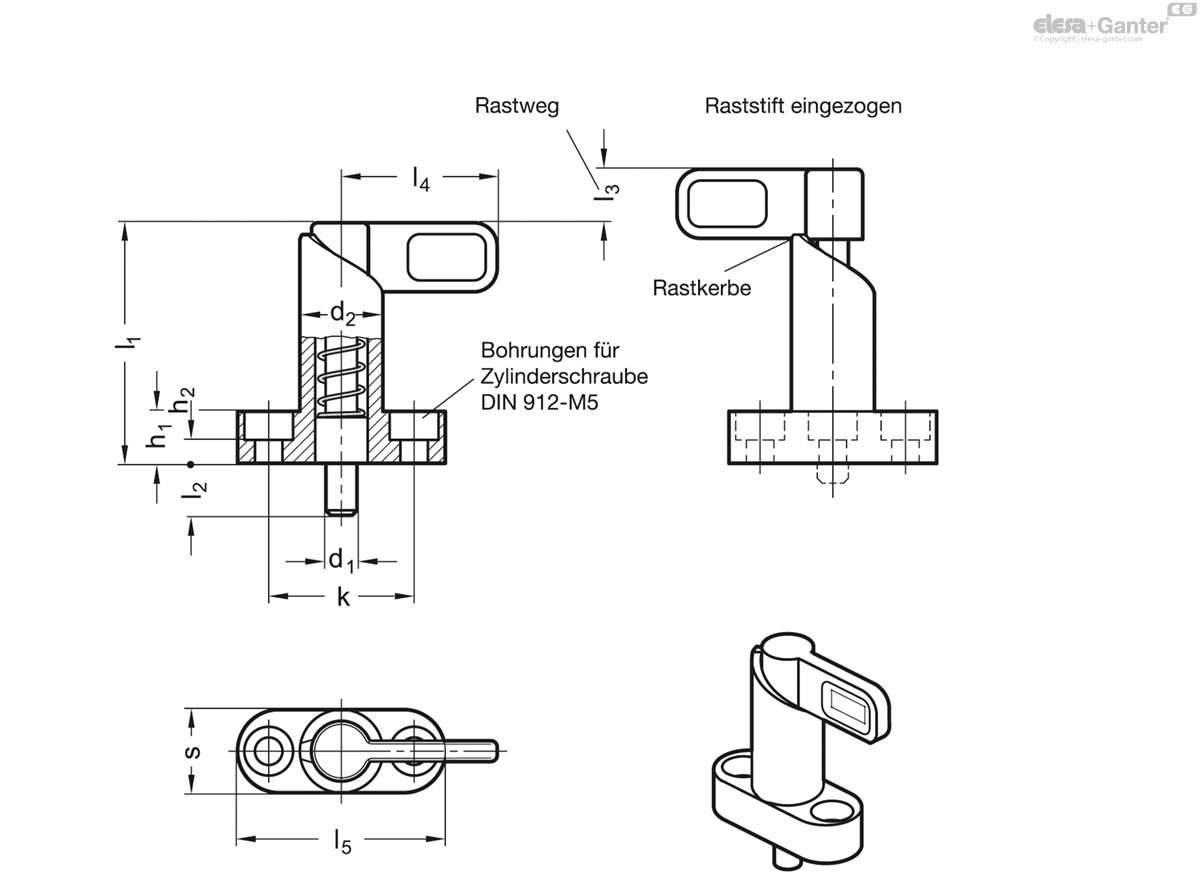

612.10-8-10-16-SW drawing

Führung

Zink-Druckguss

kunststoffbeschichtet

schwarz, RAL 9005, strukturmatt SW

Stift

Stahl

verzinkt, blau passiviert

Hebel

Kunststoff (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Rastriegel GN 612.10 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 180° wird der Raststift eingezogen. Die Rastkerbe ermöglicht ein sicheres Positionieren.
