412-5-35-C-2

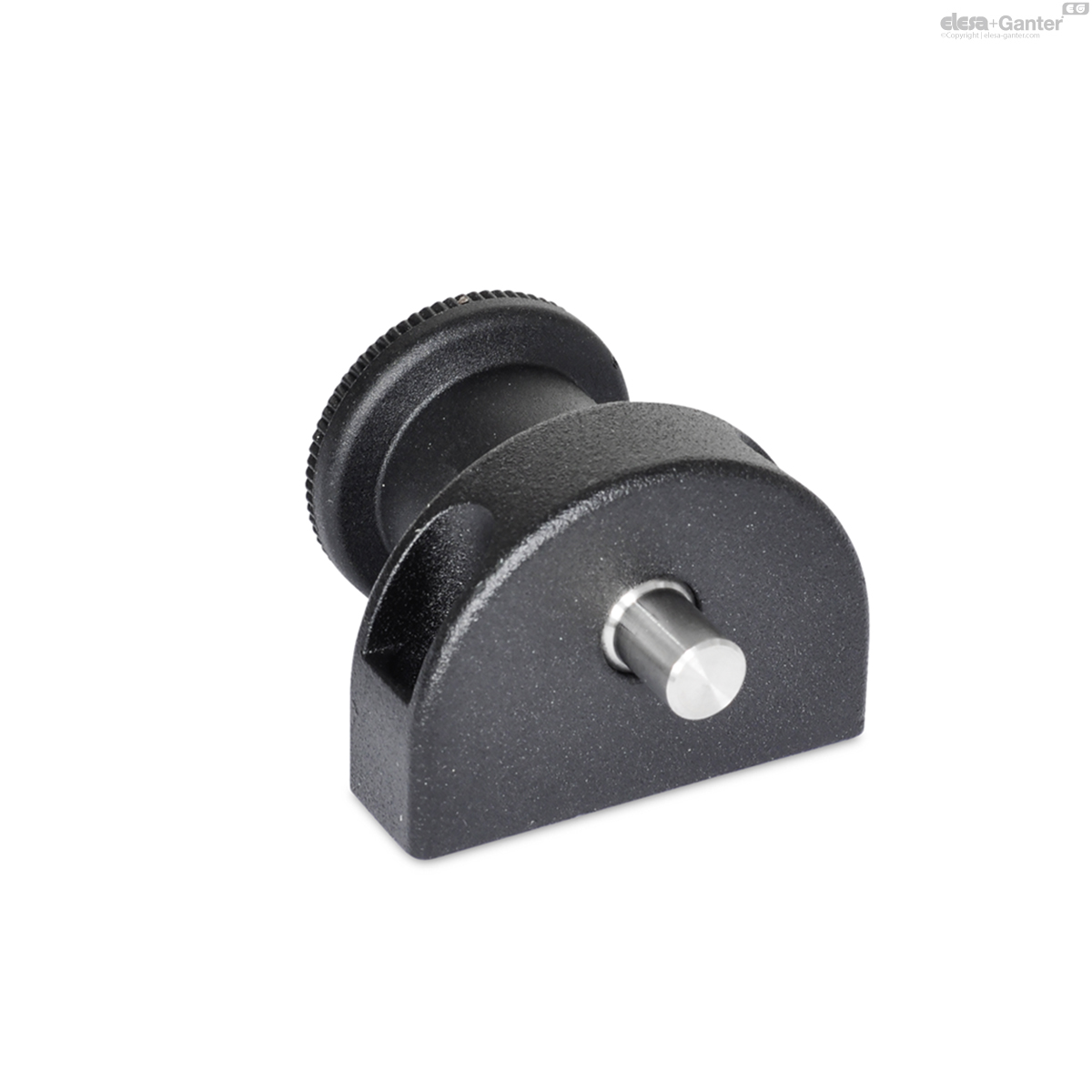

GN 412 Rastbolzen
Auf Lager Alle Größen und Varianten von GN 412
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 412-5-35-C-2
- d1 Stift 0/-0.06
Bohrung +0.05/+0.1 - 5
- b
- 35
- d3
- M 4
- d4
- 25
- h
- 26
- k
- 25
- l1
- 32
- l2 min.
- 6
- l4
- 14
- s
- 12
- sw
- 12
- t
- 10
- Federdruck in N ≈
Anfang - 5
- Federdruck in N ≈
Ende - 15
- 69
Form
- B: ohne Rastsperre
- C: mit Rastsperre
Kennziffer
- 1: Montage von vorne
- 2: Montage von hinten
Führung
Zink-Druckguss
kunststoffbeschichtet
schwarz, strukturmatt
Stift
Edelstahl nichtrostend, 1.4305
Haltering (Feder)
Edelstahl nichtrostend, 1.4310
Knopf
Kunststoff (Polyamid PA)
- schwarz, strukturmatt
- nicht demontierbar
Rastbolzen GN 412 zeichnen sich durch ihre kompakte Bauweise aus. Die Befestigung erfolgt wahlweise von vorne mit Zylinderschrauben oder durch Gewinde von hinten. Bei der Form C kann der Knopf nach dem Einziehen des Raststiftes um 30° gedreht werden, wodurch er mittels Rastsperre in „eingezogener“ Position gehalten wird.
Die Abmessungen und Anschlussmaße sind abgestimmt für die Kombination mit GN 412.1 Haltestücken in Verbindung mit Positionierbuchsen GN 412.2 oder GN 412.3.
