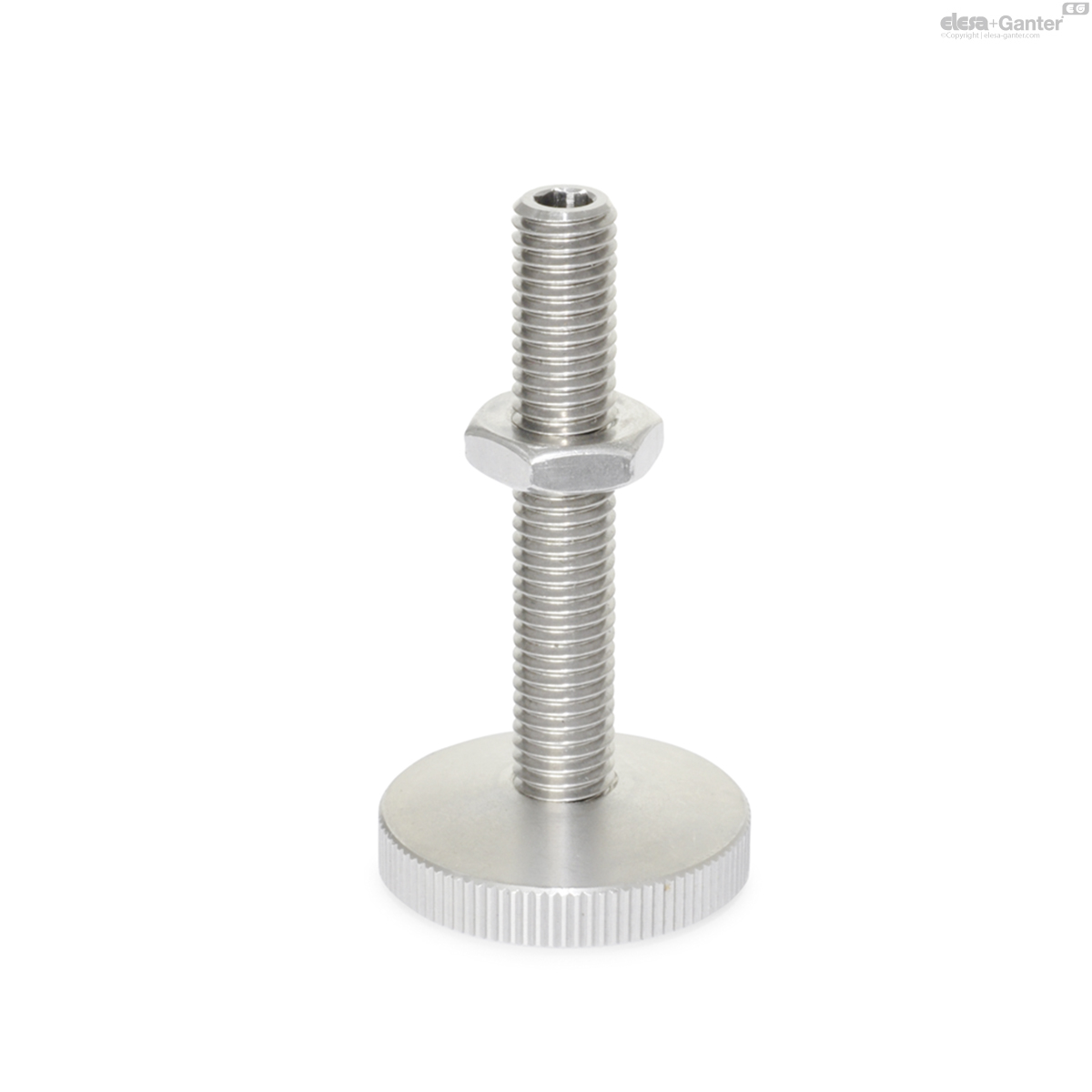

339-36-M8-65-KS-NI GN 339-NI Edelstahl nichtrostend

339-36-M8-65-KS-NI

GN 339-NI Edelstahl nichtrostend

Stahl / Edelstahl verzinkt / Verstellspindel starr
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 339

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 339-36-M8-65-KS-NI
d1
36
d2
M 8
l1
65
l2 ≈
9
l3 ≈
6
l4
1
A/F
4
Static load
in kN
13
72

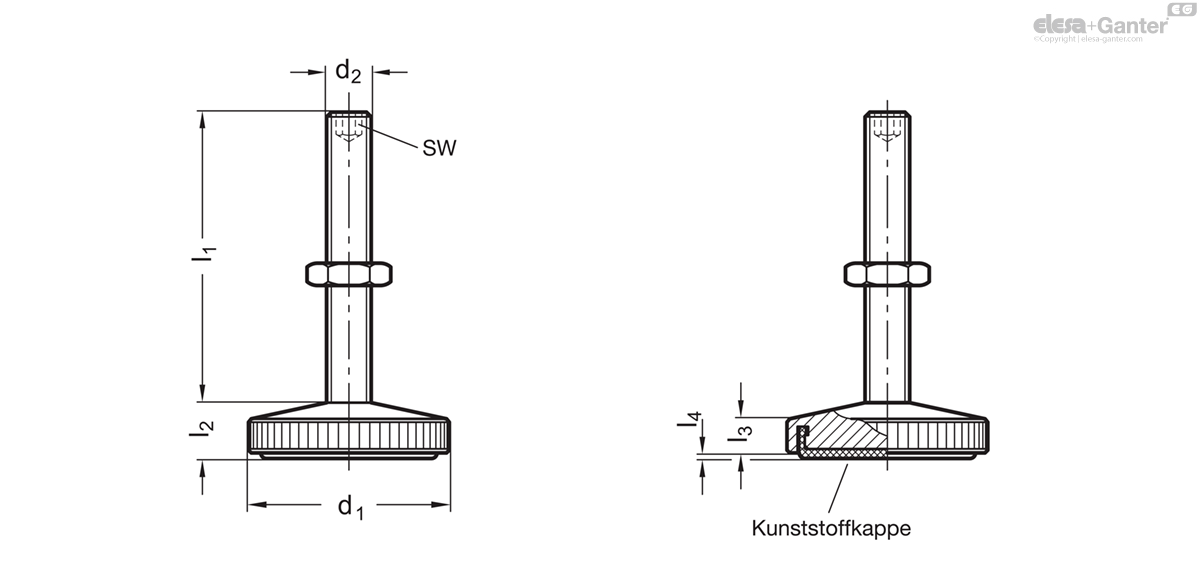

339-36-M8-65-KS-NI drawing

Form

  • KS: mit Kunststoffkappe, gleitfähig
  • KR: mit Kunststoffkappe, rutschfest

Ausführung in Stahl ST

  • Festigkeitsklasse 5.8
  • verzinkt, blau passiviert
  • Sechskantmutter ISO 4035, Stahl verzinkt, blau passiviert

Ausführung in Edelstahl nichtrostend NI

  • 1.4305
  • Sechskantmutter ISO 4035, Edelstahl nichtrostend, 1.4301

Kunststoffkappen:

Form KS

Thermoplast (Polyacetal POM)

cremeweiß (Naturfarbe) RAL 9001

Form KR

Elastomer (TPE)

73 shore A ≈, schwarz

Stellfüße GN 339 werden bei Geräten eingesetzt, bei denen für die Justierung zwischen Fuß und Schraube keine Gelenkverbindung erforderlich ist.

Sie zeichnen sich durch eine geringe Bauhöhe aus.

Die gleitfähige bzw. rutschfeste Kunststoffkappe ist solide im Fuß 'verankert'.
