339-36-M8-40-KS-NI
GN 339-NI Edelstahl nichtrostend
Stahl / Edelstahl verzinkt / Verstellspindel starr
Lt: 1-2 Wochen Alle Größen und Varianten von GN 339
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 339-36-M8-40-KS-NI
- d1
- 36
- d2
- M 8
- l1
- 40
- l2 ≈
- 9
- l3 ≈
- 6
- l4
- 1
- A/F
- 4
- Static load
in kN - 13
- 64
Form
- KS: mit Kunststoffkappe, gleitfähig
- KR: mit Kunststoffkappe, rutschfest
Ausführung in Stahl ST
- Festigkeitsklasse 5.8
- verzinkt, blau passiviert
- Sechskantmutter ISO 4035, Stahl verzinkt, blau passiviert
Ausführung in Edelstahl nichtrostend NI
- 1.4305
- Sechskantmutter ISO 4035, Edelstahl nichtrostend, 1.4301
Kunststoffkappen:
Form KS
Thermoplast (Polyacetal POM)
cremeweiß (Naturfarbe) RAL 9001
Form KR
Elastomer (TPE)
73 shore A ≈, schwarz

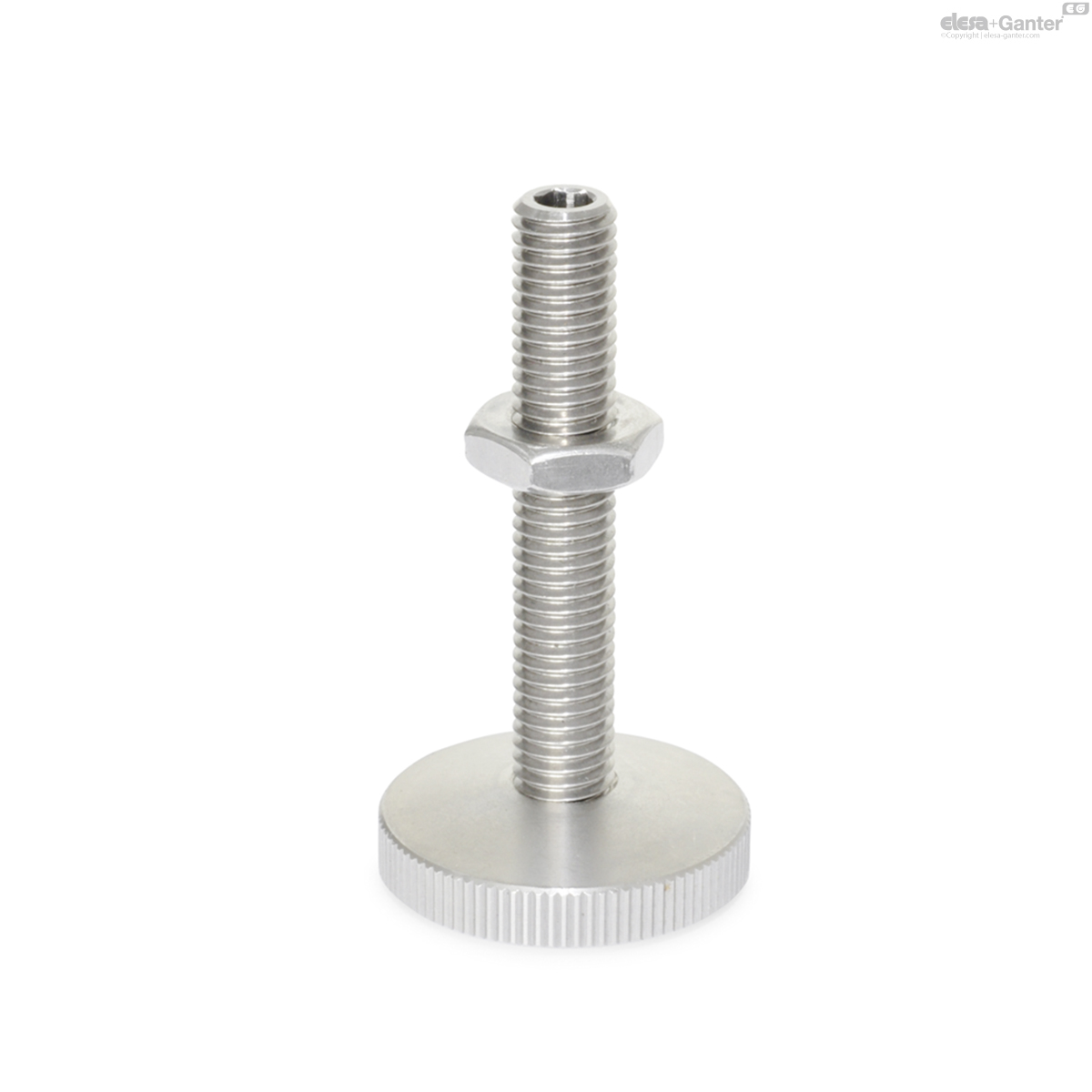

Stellfüße GN 339 werden bei Geräten eingesetzt, bei denen für die Justierung zwischen Fuß und Schraube keine Gelenkverbindung erforderlich ist.
Sie zeichnen sich durch eine geringe Bauhöhe aus.
Die gleitfähige bzw. rutschfeste Kunststoffkappe ist solide im Fuß 'verankert'.
