442-26-M20X1,5-2-BL

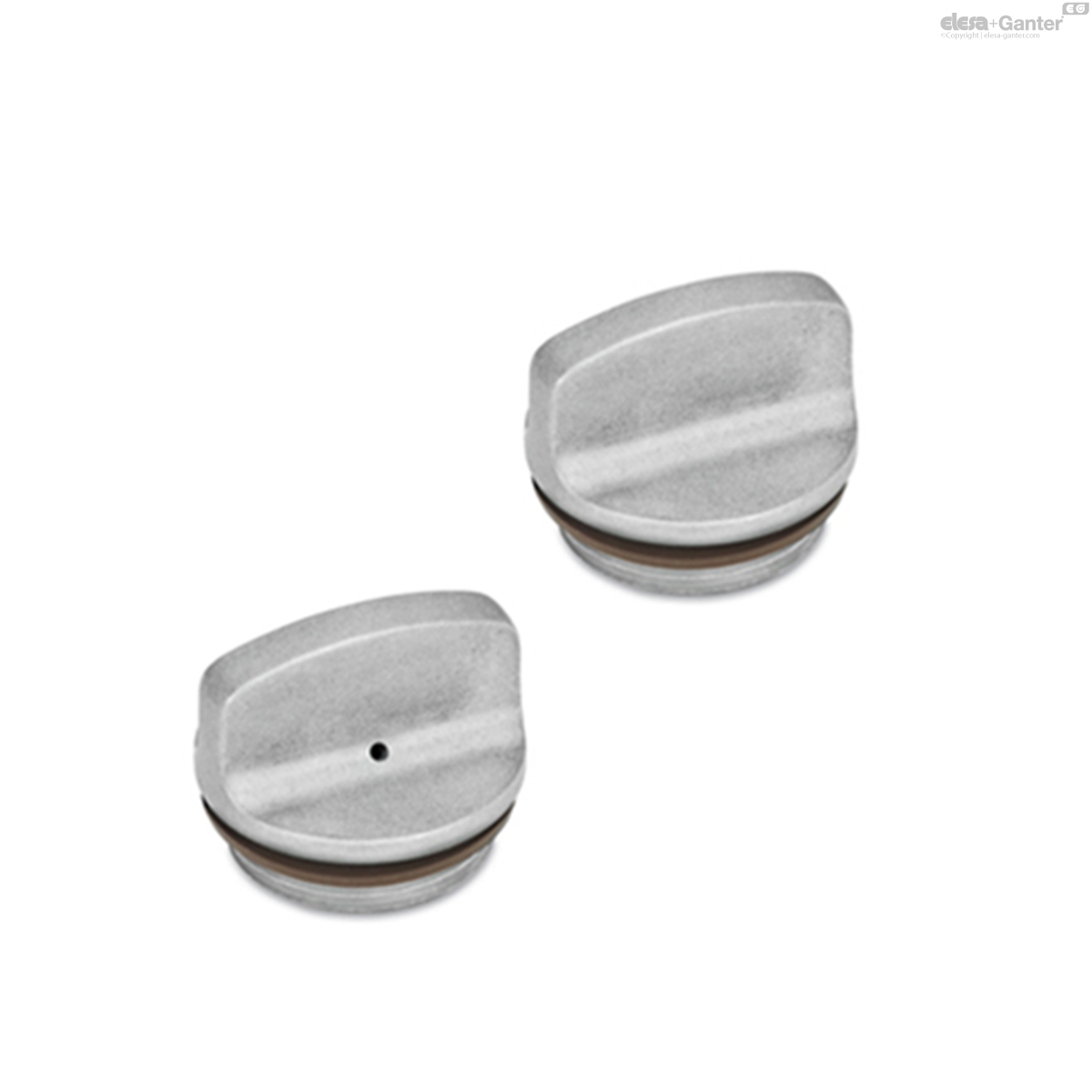

GN 442 Verschlussschrauben
Lt: 1-2 Wochen Alle Größen und Varianten von GN 442
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 442-26-M20x1,5-2-BL
- d1
- 26
- d2
- M 20 x 1.5
- d3
- 2
- d4
- M 5
- l1 ±0.5
- 27.5
- l2
- 8.5
- l3
- 16
- s
- 5
- t min.
- 8
- 17
Kennziffer
- 1: ohne Entlüftungsbohrung
- 2: mit Entlüftungsbohrung
Aluminium
kunststoffbeschichtet
schwarz, RAL, 9005, matt SW
blank BL
durch Gleitschliff behandelte Oberfläche
temperaturbeständig bis 200 °C
Dichtung Gummi FPM (Viton®)
Kennung durch nicht schwarze Einfärbung der Dichtung
Verschlussschrauben GN 442 sind mit dem Außendurchmesser d1 auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtungsring ist in einem radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
