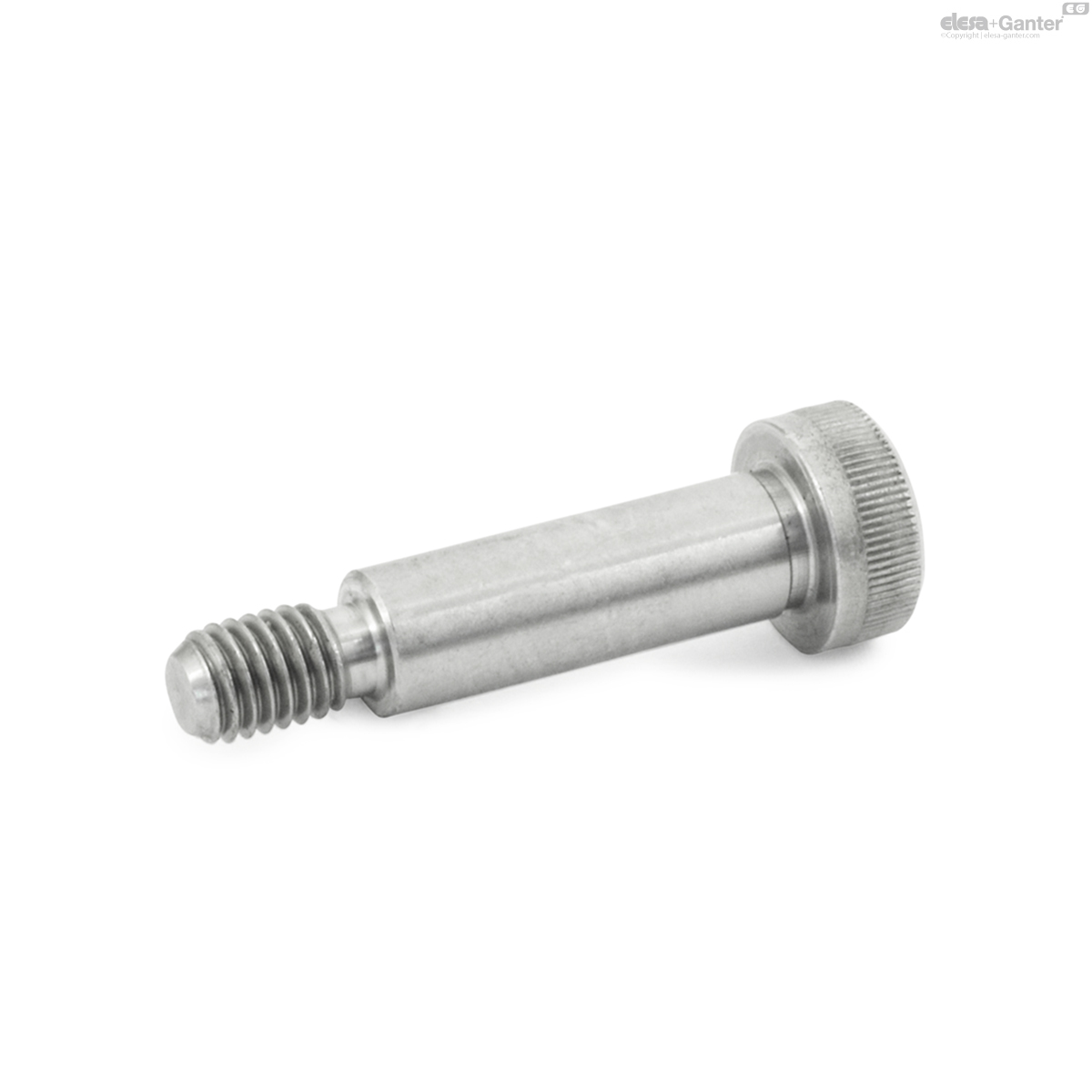

7379-8-M6-16-NI ISO 7379-NI Edelstahl

7379-8-M6-16-NI

ISO 7379-NI Edelstahl

Stahl / Edelstahl, mit Bund
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von ISO 7379

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
ISO 7379-8-M6-16-NI
d1 f9
8
d2
M 6
l1 +0.25
16
d3
13
l2
11
l3
5.5
A/F
4
13
7379-8-M6-16-NI drawing

Ausführung in Stahl

  • Festigkeitsklasse 12.9
  • brüniert
  • Passmaß d1 geschliffen

Ausführung in Edelstahl

  • Edelstahl 1.4301 NI
  • Passmaß d1 geschliffen

Passschrauben ISO 7379 sind kostensparende Konstruktionselemente für vielfältige Anwendungen.

Das größtmögliche Anzugsmoment darf sich dabei nicht an der Festigkeitsklasse 12.9 orientieren, sondern es wird begrenzt durch die verhältnismäßig kleinen Auflagen (Schultern), sowie an den Einstichen beim Übergang von d1 auf d2 und d3.

Gemäß ISO-Normblatt kann der Schraubenkopf mit oder ohne Rändelung ausgeführt sein.

Normabweichungen:

- keine Angaben zur Konzentrizität 2 IT 13 und 2 IT 10

- das amtliche ISO-Normblatt nennt folgende Abmessungen für d1 - d2: 6,5-M5 / 13-M10 / 25-M20

- die Abmessungen 4-M3 und 5-M4 sind im amtlichen ISO-Normblatt nicht enthalten
