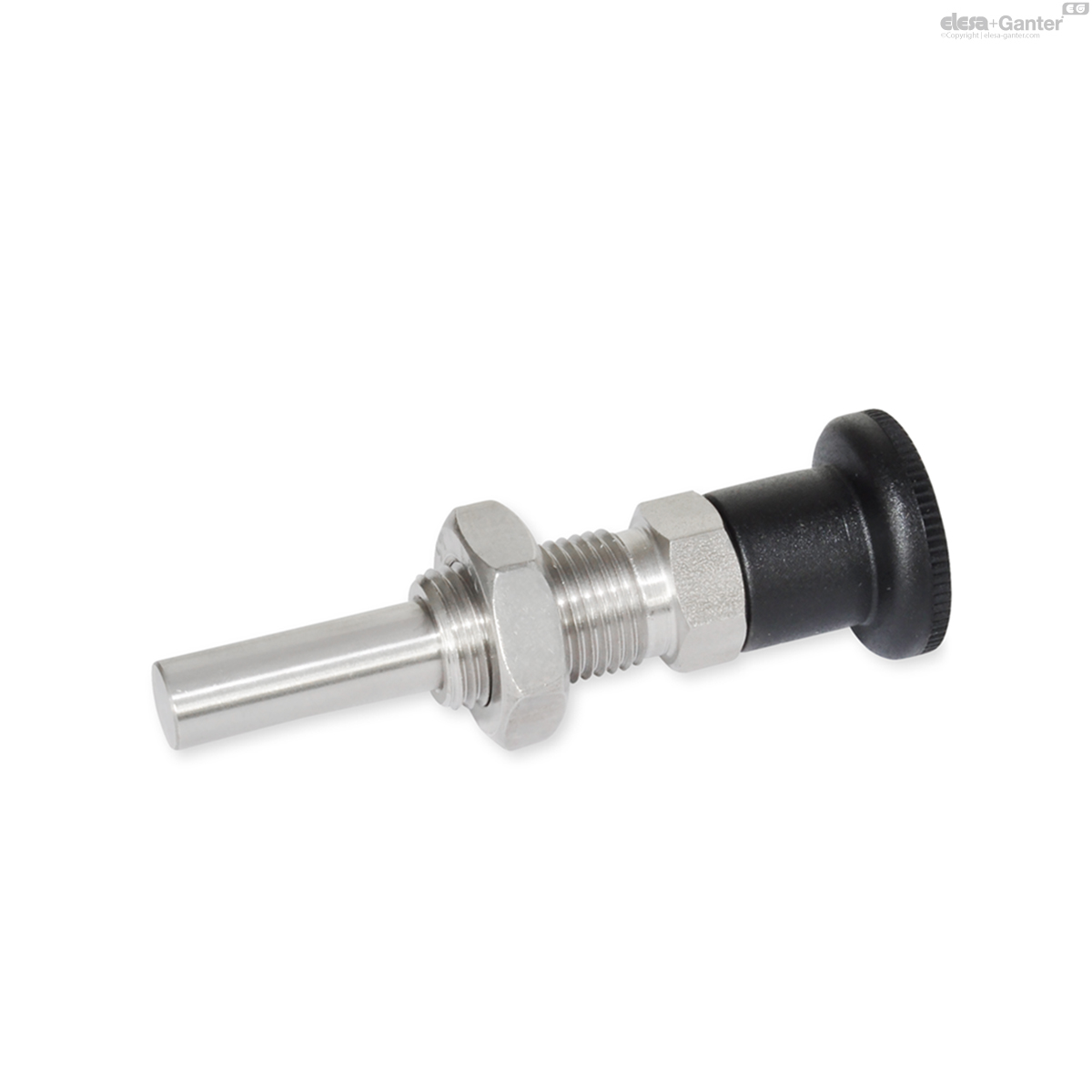

817.8-10-12-C-NI
GN 817.8-NI Edelstahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 817.8
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 817.8-10-12-C-NI
- d1 Stift -0.02/-0.05 Bohrung H7
- 10
- l1
- 12
- l2
- 14
- d2
- M16x1.5
- d3
- 28
- d4
- 7.5
- d4 -0.05
- 7.5
- d5
- M4
- k
- 24
- l3
- 30
- l4
- 58
- l5
- 26
- l6
- 8
- l7
- 39.2
- l8
- 25.4
- l8 ±0.1
- 25.4
- t
- 8
- sw
- 17
- Federdruck in N ≈
Anfang - 9.5
- Federdruck in N ≈
Ende - 38
- 81
Form
- B: ohne Rastsperre, ohne Kontermutter
- BK: ohne Rastsperre, mit Kontermutter
- C: mit Rastsperre, ohne Kontermutter
- CK: mit Rastsperre, mit Kontermutter
Ausführung in Stahl ST
brüniert
- Gewindekörper
- Kontermutter
Ausführung in Edelstahl nichtrostend NI
- Führung Edelstahl nichtrostend, 1.4305
- Kontermutter, Stahl
Stift
Edelstahl nichtrostend, 1.4305
Senkschraube DIN 7991
Edelstahl nichtrostend, 1.4301
Griff
- Kunststoff (Polyamid PA)
- schwarz, matt
Rastbolzen GN 817.8 sind so konzipiert, dass Sonderausführungen der Raststifte auch bei kleinen Stückzahlen wirtschaftlich realisiert werden können.
Die Raststifte können nach Bedarf bearbeitet oder gemäß obenstehender Zeichnung selbst hergestellt werden. Die Montage erfolgt mittels Senkschraube und kann daher beliebig oft erfolgen. Alle Teile werden im unmontierten Set geliefert.
Die Form C / CK wird dann eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
