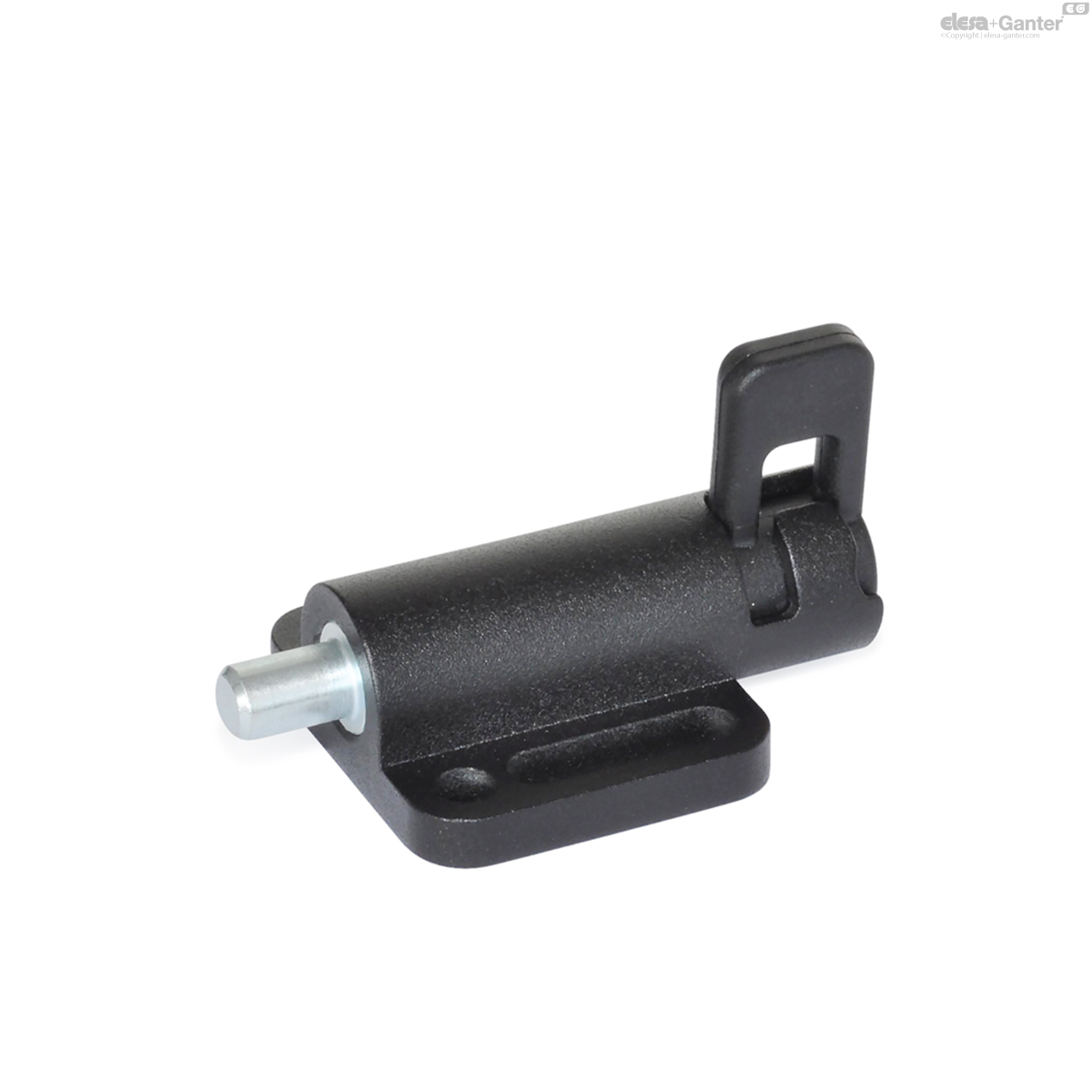

416-8-46-S
GN 416 Federriegel
Lt: 1-2 Wochen Alle Größen und Varianten von GN 416
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

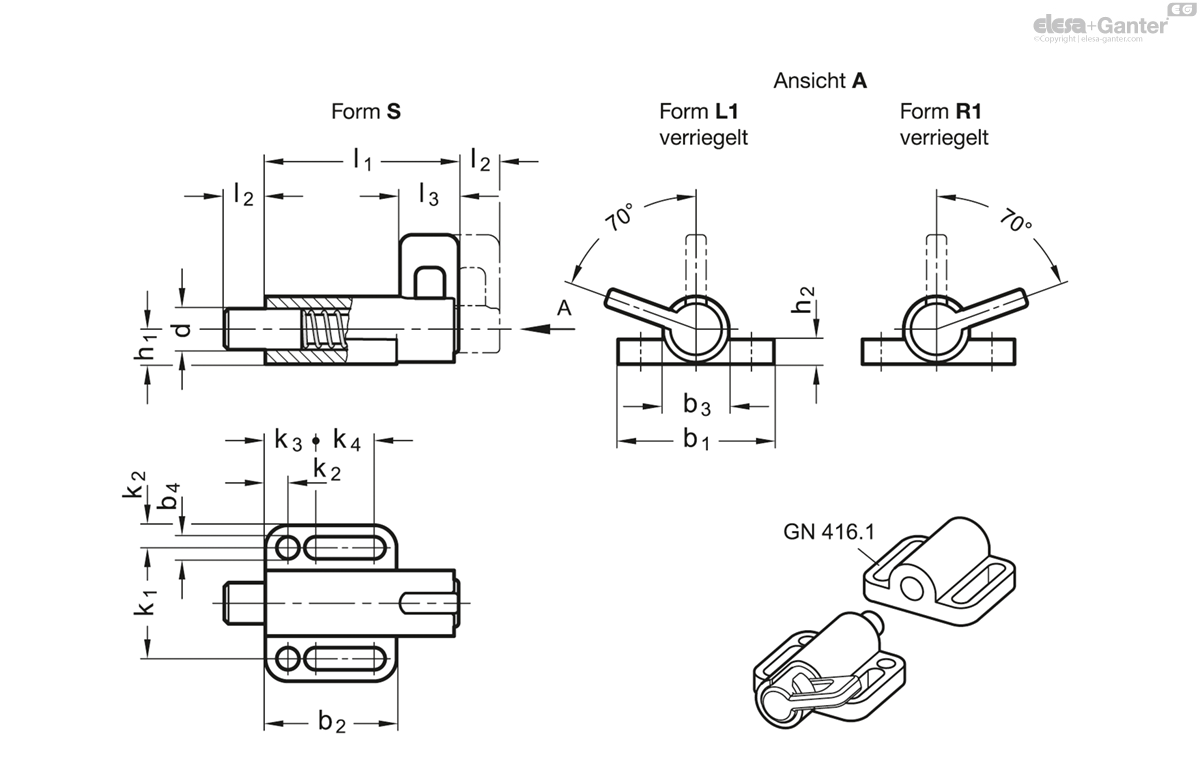

Technisches Datenblatt
Technische Daten
- Katalog
- GN 416-8-46-S
- d Stift -0.05 Bohrung +0.1/+0.05
- 8
- b1
- 46
- b2
- 40
- b3
- 20
- b4
- 6.4
- h1
- 11
- h2
- 6
- k1
- 33
- k2
- 6.5
- k3
- 14.5
- 19
- l1
- 59
- l2 min.
- 12
- l3
- 17
- Federdruck
in N ≈
Anfang - 25
- Federdruck in N ≈
Ende - 38
- 130
Form
- S: ohne Verriegelungen, ohne Rastsperre
- L1: Verriegelung / Rastsperre, durch Linksdrehung
- R1: Verriegelung / Rastsperre, durch Rechtsdrehung
Führung
Zink-Druckguss
kunststoffbeschichtet, RAL 9005, strukturmatt
Raststift
Stahl
verzinkt, blau passiviert
Haltering (Feder)
Edelstahl nichtrostend, 1.4310
Riegel
Kunststoff Thermoplast (Polyamid PA)
- schwarz, matt
- nicht demontierbar
Der Raststift der Federriegel GN 416 wird axial, durch Ziehen des Riegels bewegt. Die Bedienung von der Oberseite kann bei entsprechenden Einbausituationen von großem Vorteil sein.
In der Form S ist der Raststift gegen Verdrehen gesichert, bei Federriegeln GN 416 in Form R1 und Form L1 kann der Raststift in der Ausgangstellung gegen ungewolltes Bewegen und in der eigezogenen Position mittels Rastkerbe verriegelt gehalten werden.
Der Anschraubbereich ist so dimensioniert, dass Unterlegscheiben ISO 7092 verwendet werden können.
