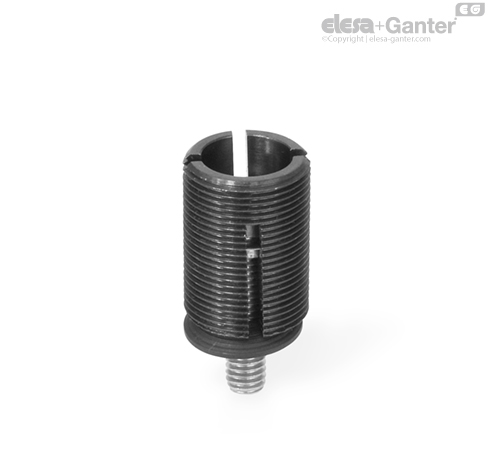

355-M24X1,5-9-ST
GN 355 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 355
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog

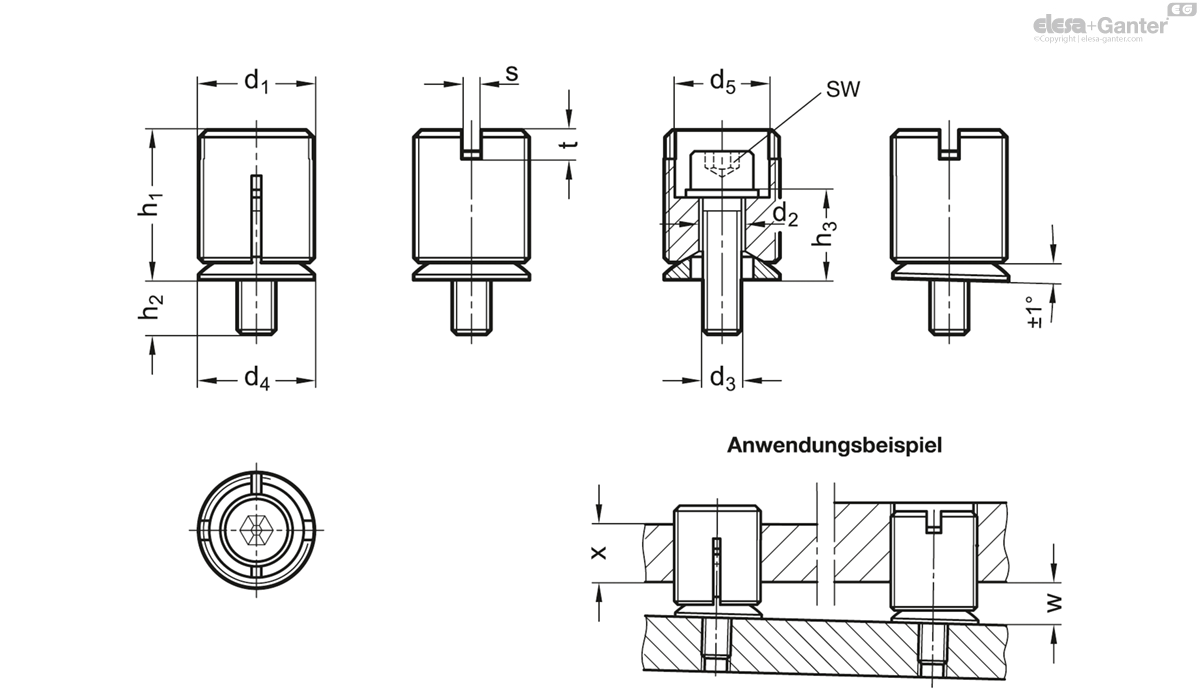

- GN 355-M24x1,5-9-ST
- d1
- M 24 x 1.5
- d2
- 9
- d3
- M 8
- d4
- 24
- d5
- 19.6
- h1
- 31.1
- h2
- 11.3
- h3
- 18.7
- s
- 4
- sw
- 6
- t
- 6
- w max.
- 16
- x min.
- 16
- Statische Last F
in kN - 27
- Code Nr.
Montagewerkzeug - 355.1-24
- 67
Ausführung in Stahl ST
brüniert
Kugelscheibe
Stahl, einsatzgehärtet
Ausführung in Edelstahl nichtrostend NI
1.4305
Kugelscheibe
1.4305
Zylinderschraube DIN 912
Edelstahl nichtrostend, A2-70
Scheibe DIN 433
Edelstahl nichtrostend, 1.4301
Nivellierelemente GN 355 werden zum Ausgleichen und Justieren innerhalb von Maschinen und Anlagen eingesetzt.
Sie bestehen aus einer Nivellierschraube, einer Zylinderschraube mit Scheibe und einer Kugelscheibe. Nach erfolgter Justierung mittels des als Zubehör erhältlichen Montagewerkzeugs GN 355.1 wird die Schraube fest angezogen wodurch sich die Nivellierschraube durch die unterlegte Kugelscheibe DIN 6319 spreizt und somit in der Gewindebohrung gegen Verdrehen gesichert wird.
Die in der Tabelle angegebenen Werte für w und x sowie für die statische Belastbarkeit sind als Richtwerte zu sehen, die je nach Anwendungssituation abweichen können. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.
- Montagewerkzeuge GN 355.1 (siehe Maßtabelle)
