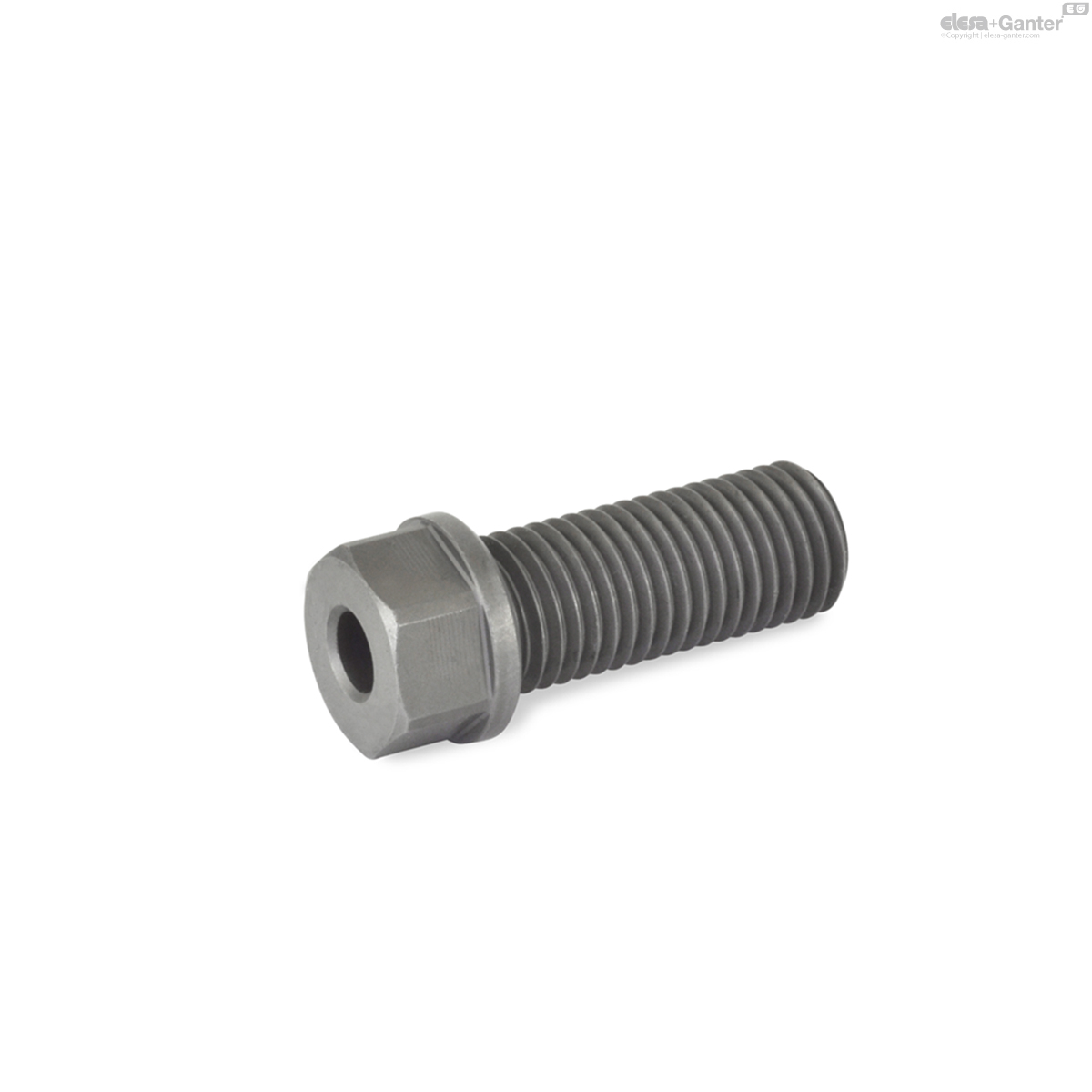

1132-8-25-M16-A
GN 1132 Aufnahmebuchsen
für Kugeltragbolzen GN 1130
Lt: 1-2 Wochen Alle Größen und Varianten von GN 1132
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 1132-8-25-M16-A
- d4 +0.3
- 9.8
- d1
- 8
- l1
- 25
- d2
- M 16
- d3
- 24
- l2
- 37.5
- l3
- 25
- s
- 19
- Anzugsdrehmoment
in Nm - 75
- 47
Form
- A: mit Aussensechskant
Buchse
Edelstahl nichtrostend
- Edelstahl nichtrostend, 1.4542
- ausscheidungsgehärtet
Die Verwendung der Aufnahmebuchsen GN 1132 erfolgt in Verbindung mit Kugeltragbolzen GN 1130 .
Die Länge l1 der Aufnahmebuchse sollte mit der Länge l1 des Kugeltragbolzens übereinstimmen um die in der Tabelle bei GN 1130 angegebenen Belastungsangaben bei der Einstecklänge x zu erreichen.
Aufnahmebuchsen sind für den dauerhaften Verbleib am Werkstück vorgesehen und bilden so eine platzsparenden Alternative gegenüber Ringschrauben oder ähnlichem.
- andere Gewinde d2
