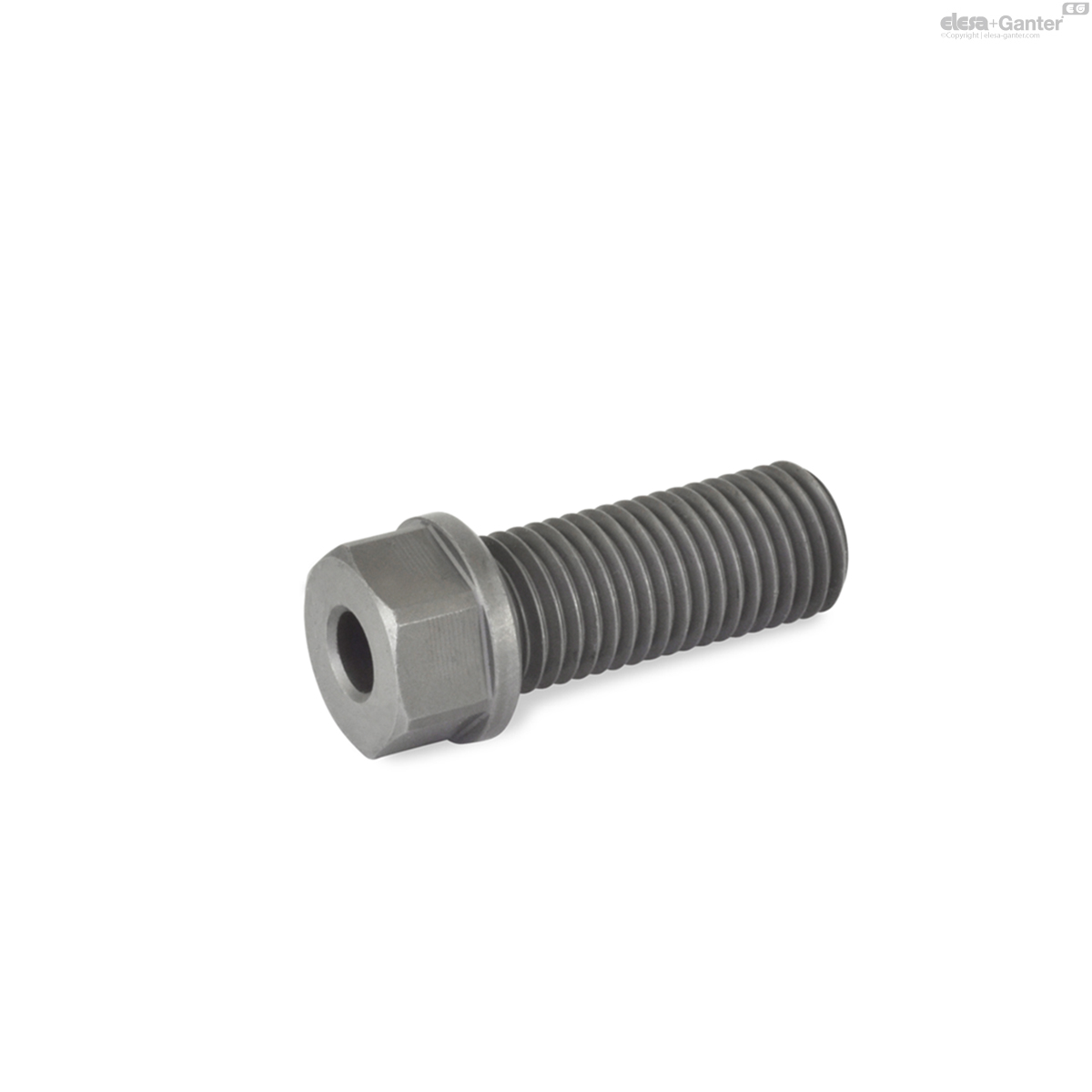

1132-16-50-M30-A
GN 1132 Aufnahmebuchsen
für Kugeltragbolzen GN 1130
Lt: 1-2 Wochen Alle Größen und Varianten von GN 1132
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

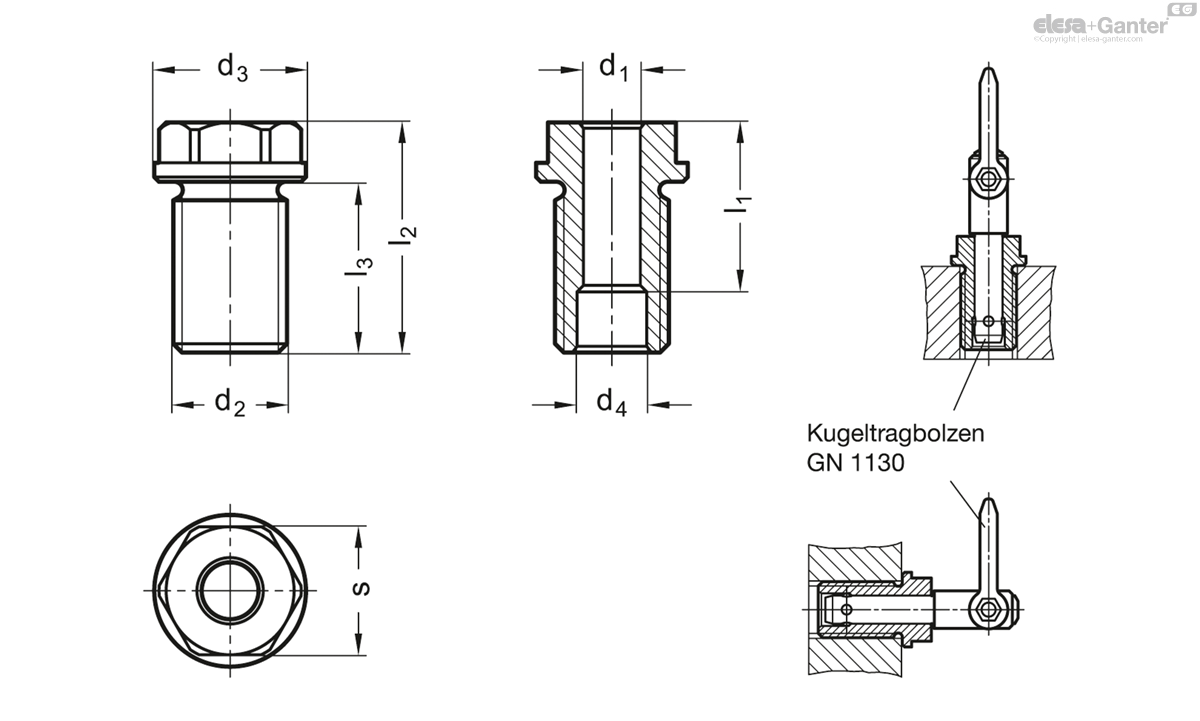

Technische Daten
- Katalog
- GN 1132-16-50-M30-A
- d4 +0.3
- 19.2
- d1
- 16
- l1
- 50
- d2
- M 30
- d3
- 39
- l2
- 66
- l3
- 44
- s
- 30
- Anzugsdrehmoment
in Nm - 400
- 236
Form
- A: mit Aussensechskant
Buchse
Edelstahl nichtrostend
- Edelstahl nichtrostend, 1.4542
- ausscheidungsgehärtet
Die Verwendung der Aufnahmebuchsen GN 1132 erfolgt in Verbindung mit Kugeltragbolzen GN 1130 .
Die Länge l1 der Aufnahmebuchse sollte mit der Länge l1 des Kugeltragbolzens übereinstimmen um die in der Tabelle bei GN 1130 angegebenen Belastungsangaben bei der Einstecklänge x zu erreichen.
Aufnahmebuchsen sind für den dauerhaften Verbleib am Werkstück vorgesehen und bilden so eine platzsparenden Alternative gegenüber Ringschrauben oder ähnlichem.
- andere Gewinde d2
