1130-12-25-ST
GN 1130 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 1130
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

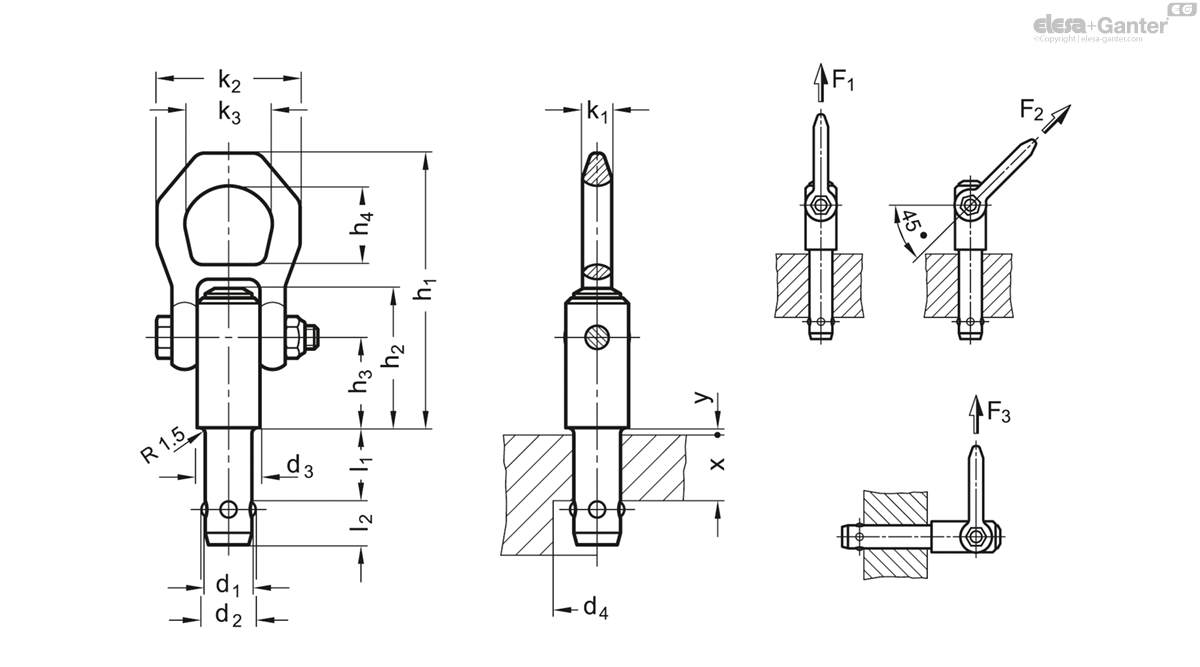

Technische Daten
- Katalog
- GN 1130-12-25-ST
- d1 -0.04/-0.08
- 12
- l1 +1
- 25
- d2
- 14.2
- d3
- 21.5
- d4 min.
- 14.7
- h1
- 87.5
- h2
- 38.5
- h3
- 25.7
- h4
- 27
- k1
- 9.5
- k2
- 49
- k3
- 30
- l2
- 11
- x min.
- 10
- y
- 1.5
- Nennkraft in kN
F1 - 3.5
- Nennkraft in kN
F2 - 3.2
- Nennkraft in kN
F3 - 2.8
- 253
Ausführung in Stahl
Stahl ST
- Bolzen, Schäkel
- vergütet, manganphosphatiert
Ausführung in Edelstahl
Edelstahl NI
Bolzen 1.4542
ausscheidungsgehärtet
Schäkel 1.4571
Druckknopf
Aluminium, rot eloxiert
Druckfeder
Edelstahl

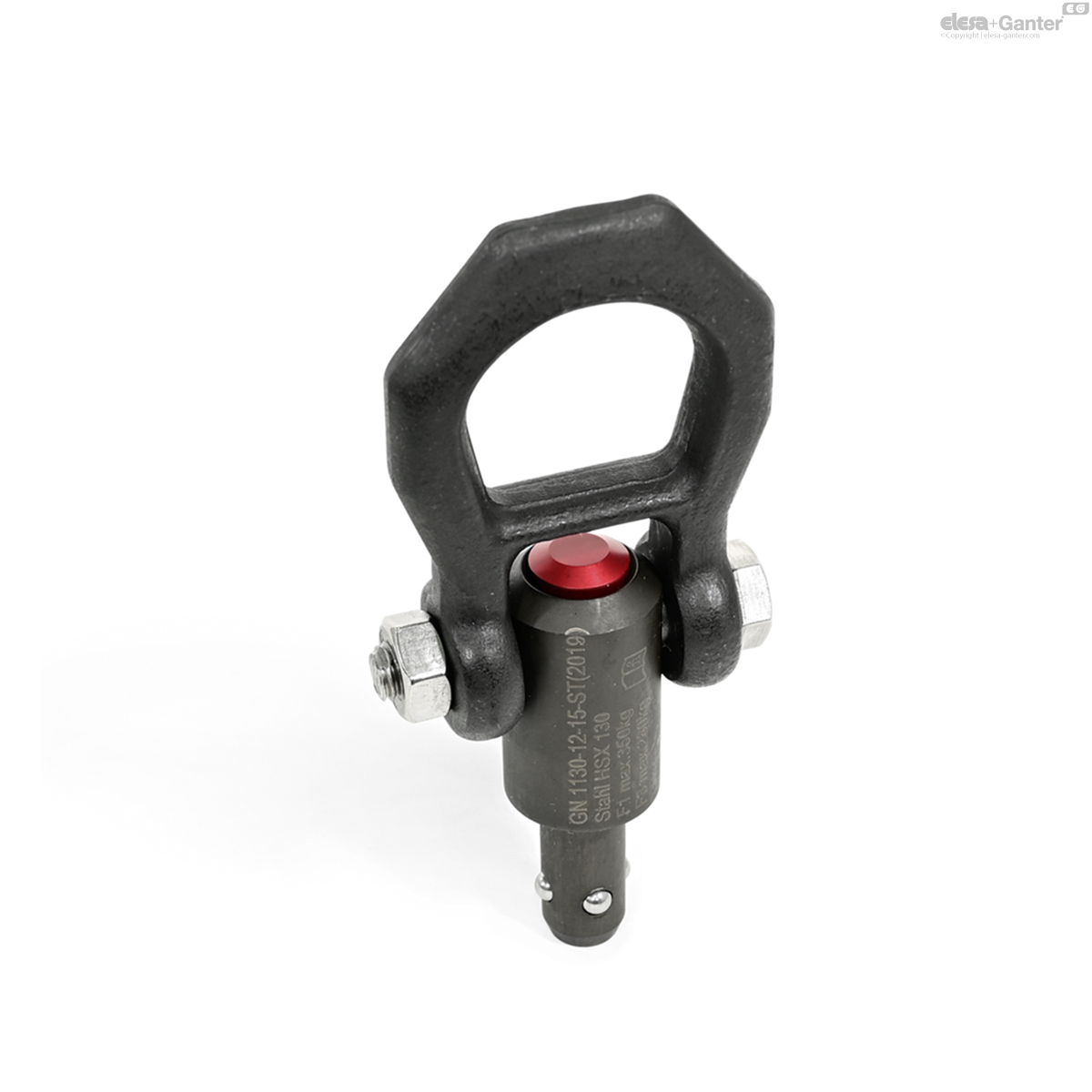

Kugeltragbolzen GN 1130 sind schnell und einfach einsetzbare Tragelemente. Durch Drücken des roten Aluminiumknopfs wird die Verriegelung der Sperrkugeln aufgehoben und der Tragbolzen kann aus der Aufnahmebohrung heraus bzw. hinein bewegt werden. Der Schäkel ist min. 180° schwenkbar, wobei ein Sicherungssteg vor unbeabsichtigtem Betätigen schützt. Je nach Zugrichtung kann sich der Kugeltragbolzen in der Aufnahmebohrung frei um 360° drehen.
Dauerhaft am Werkstück verbleibende Anschlagmittel wie z.B. Ringschrauben, sind nicht mehr erforderlich. Für den Einsatz genügen, bei entsprechender Werkstofffestigkeit, Aufnahmebohrungen mit d1 H11.
Darüber hinaus stehen Aufnahmebuchsen GN 1132 zur Verfügung.
Weitere Anwendungsrichtlinien enthält die Betriebsanleitung, die jedem Kugeltragbolzen beigefügt ist.
- Aufnahmebuchsen GN 1132
