511.1-M4-16-S
GN 511.1 Laschengelenksets
Lt: 1-2 Wochen Alle Größen und Varianten von GN 511.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

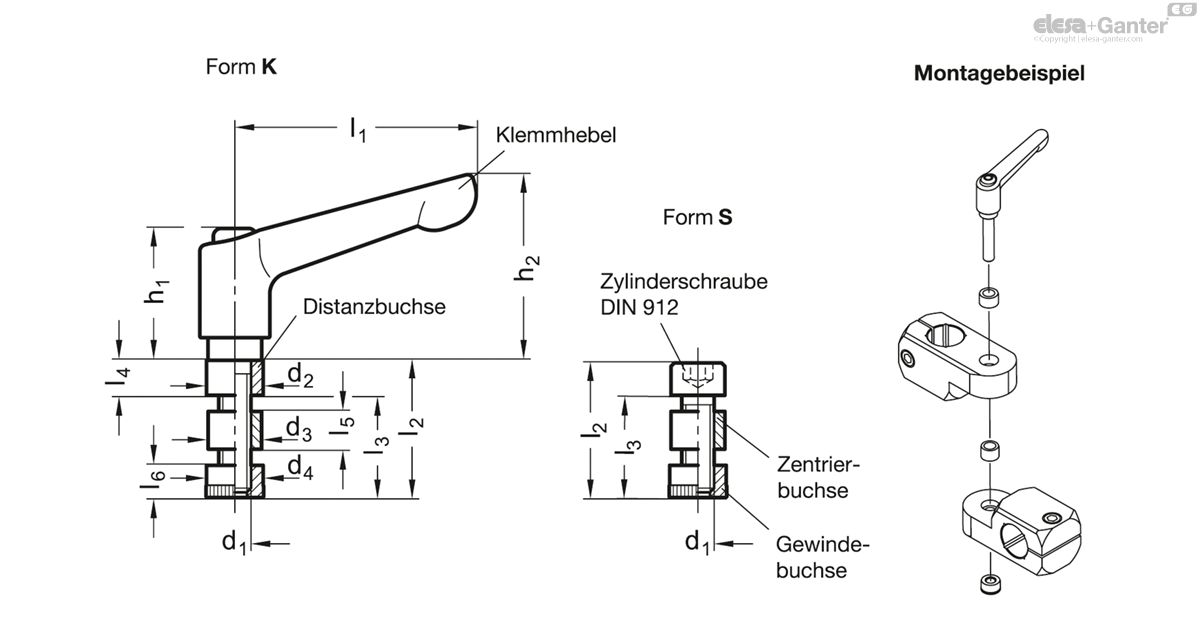

Technisches Datenblatt
Technische Daten
- Katalog
- GN 511.1-M4-16-S
- d1
- M 4
- l2
- 16
- d2
- 7.5
- d3
- 6.9
- d4
- 7.5
- l1
- 22
- l3
- 11.5
- l4
- 4.5
- l5
- 4
- l6
- 4
- h1
- 18.5
- h2
- 23
- Laschen
Klemmhalter
k-Maß - 16
- 11
Form
- S: mit Zylinderschraube DIN 912
- K: mit verstellbarem Klemmhebel
Griff
Zink-Druckguss
kunststoffbeschichtet
silber, RAL 9006, strukturmatt
Schraubeneinsatz, Distanzhülse,
Zentrierbuchse, Gewindebuchse
Edelstahl 1.4305
Zylinderschraube DIN 912
Edelstahl 1.4301

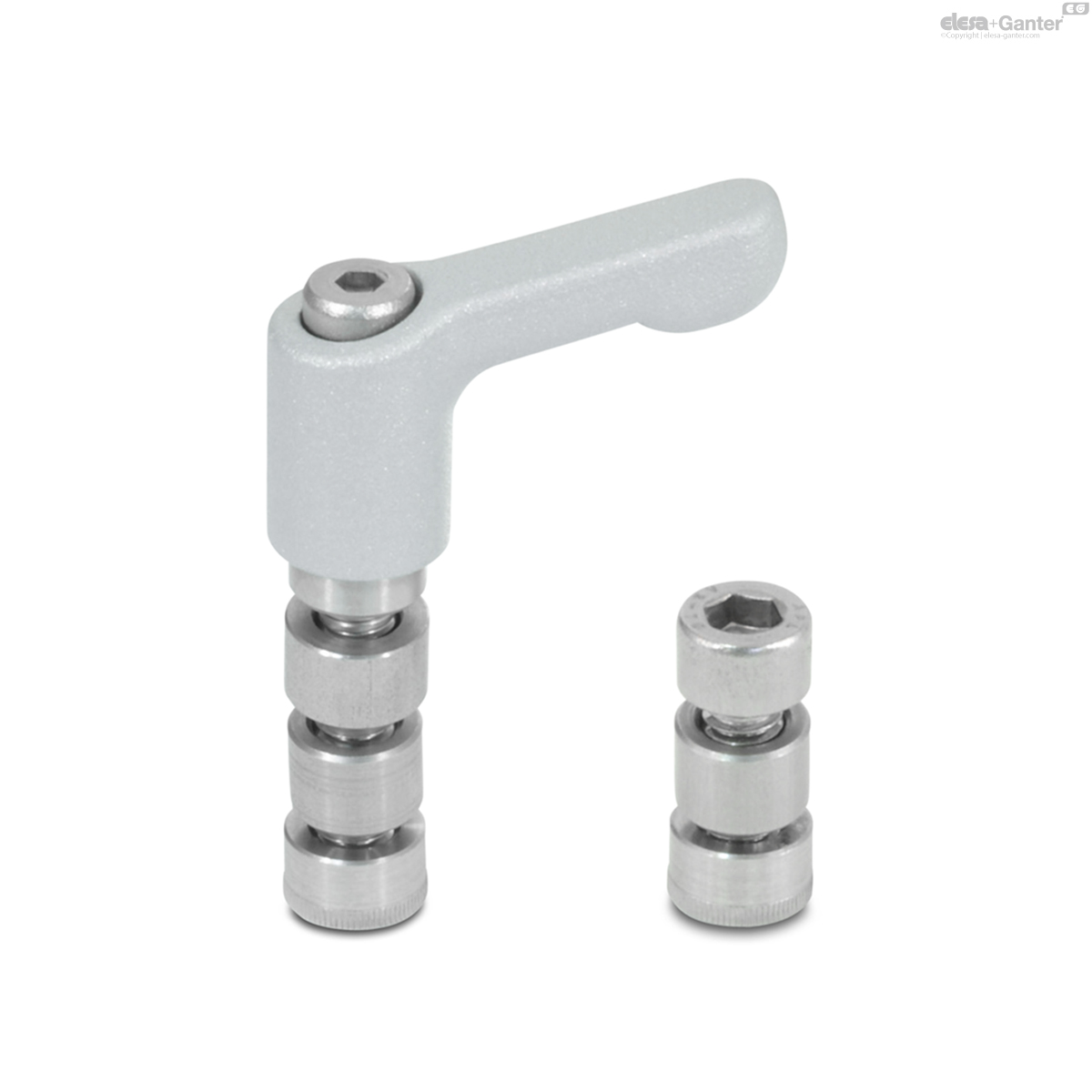

Mit Laschengelenksets GN 511.1 lassen sich Laschen-Klemmhalter GN 482 mit T-Laschen-Klemmhalter kombinieren GN 483 sowie Anbau-Laschen-Klemmhalter GN 484 mit gleichen k-Maßen zu Gelenk-Klemmhaltern.
Die Zentrierbuchse positioniert und lagert die Laschen-Klemmhalter zueinander. Die gerändelte Gewindebuchse wird bei der Montage durch die Klemmschraube selbst oder durch Einpressen in einen der beiden Laschen-Klemmhalter eingebracht und dient dann zum Klemmen der Gelenkstelle.
In den Maßtabellen der jeweiligen Laschen-Klemmhalter sind die passenden Laschengelenksets angegeben.
