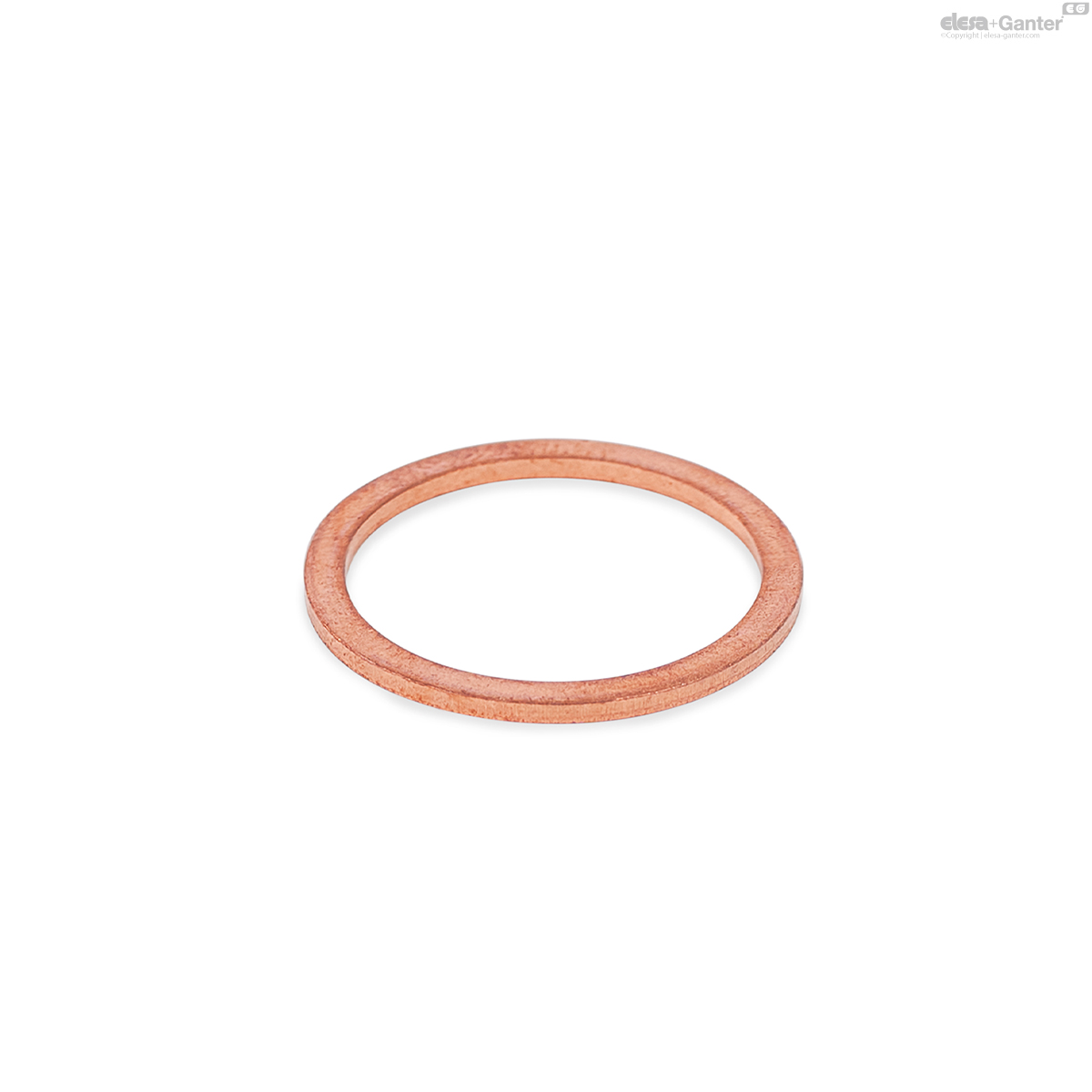

7603-CU-30-36-A DIN 7603-CU Kupfer

7603-CU-30-36-A

DIN 7603-CU Kupfer

für Verschlussschrauben DIN 908 / DIN 910, Kupfer / Aluminium / Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Auf Lager Alle Größen und Varianten von DIN 7603

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
DIN 7603-CU-30-36-A
d1 Nominal dimension
30
d1 Actual dimension +0.3
30.3
d2 Nominal dimension
36
d2
Actual dimension -0.2
35.9
s ±0.2
2
Suitable
for DIN 908 / DIN 910
M 30 x 1.5
4
7603-CU-30-36-A drawing

Form

  • A: Flachdichtring

Kupfer CU

Aluminium AL

Edelstahl 1.4571 A4

Die auf diesem Normblatt aufgeführten Dichtungen sind nur ein Auszug aus DIN 7603.

Sie werden eingesetzt in Verbindung mit Verschlussschrauben DIN 908 / DIN 910.

  • andere Größen
  • andere Werkstoffe
  • andere Formen
