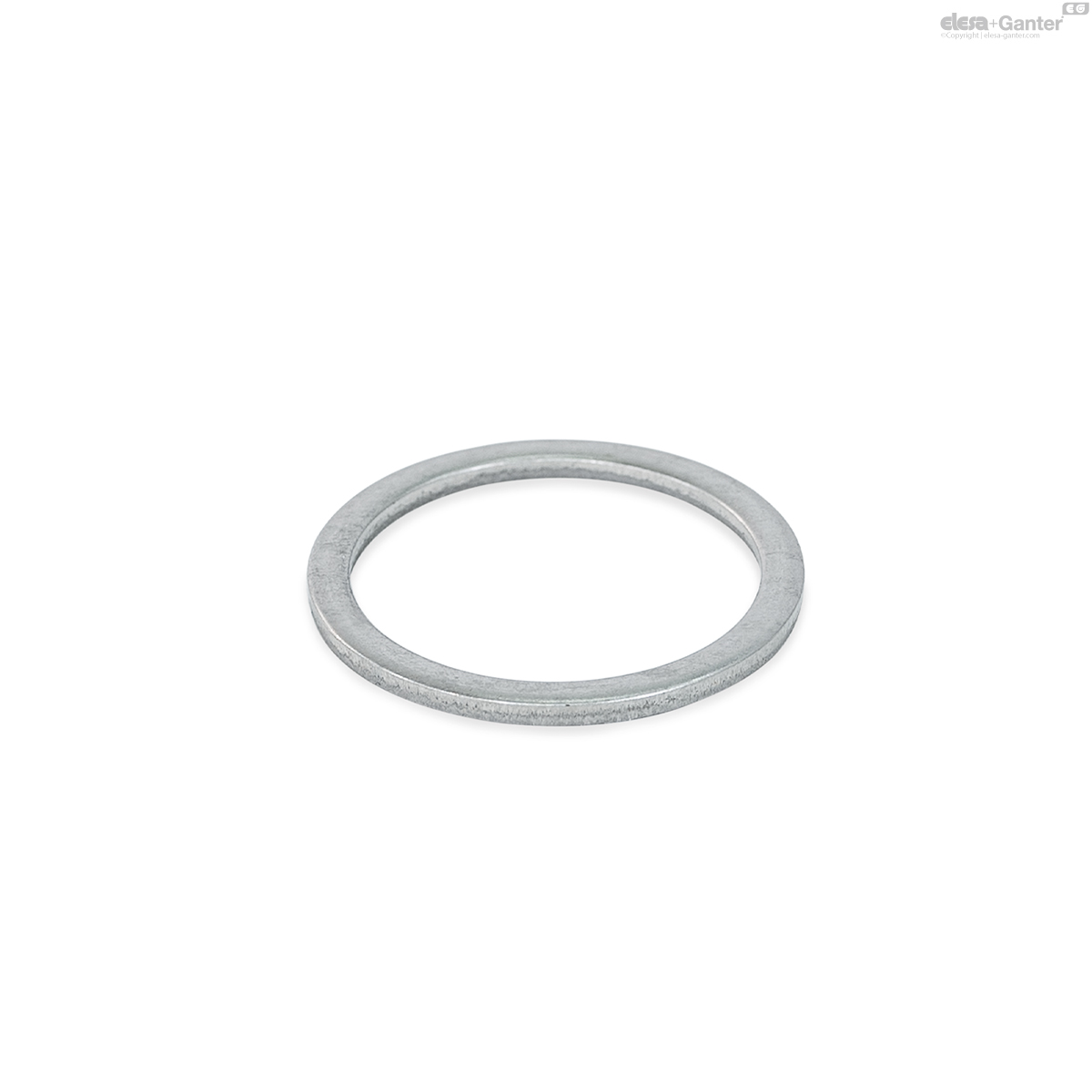

7603-AL-42-49-A DIN 7603-AL Aluminium

7603-AL-42-49-A

DIN 7603-AL Aluminium

für Verschlussschrauben DIN 908 / DIN 910, Kupfer / Aluminium / Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von DIN 7603

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
DIN 7603-AL-42-49-A
d1 Nominal dimension
42
d1 Actual dimension +0.3
42.3
d2 Nominal dimension
49
d2
Actual dimension -0.2
48.9
s ±0.2
2
Suitable
for DIN 908 / DIN 910
M 42 x 2 G 1 1/4
2
7603-AL-42-49-A drawing

Form

  • A: Flachdichtring

Kupfer CU

Aluminium AL

Edelstahl 1.4571 A4

Die auf diesem Normblatt aufgeführten Dichtungen sind nur ein Auszug aus DIN 7603.

Sie werden eingesetzt in Verbindung mit Verschlussschrauben DIN 908 / DIN 910.

  • andere Größen
  • andere Werkstoffe
  • andere Formen
