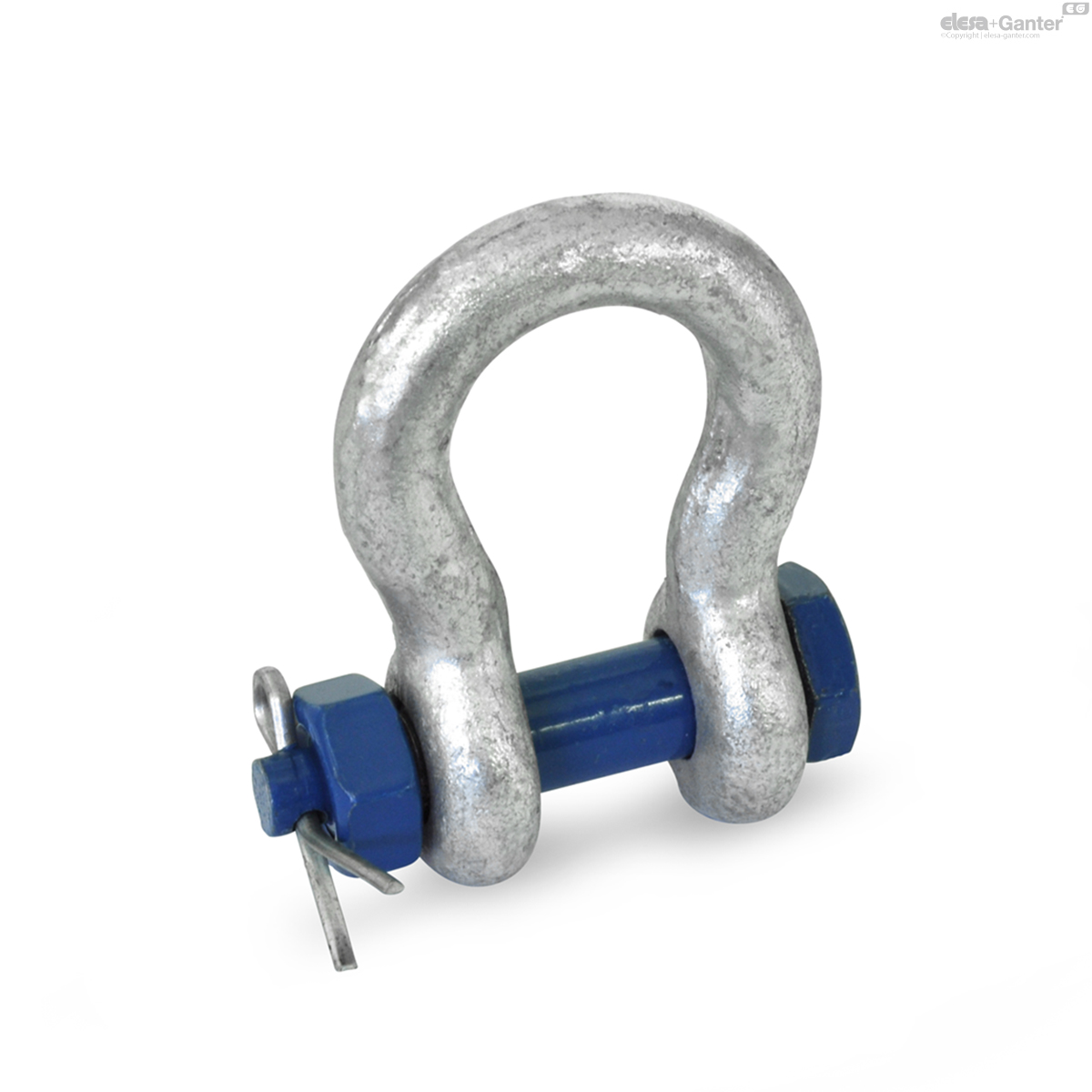

GN 585 Schäkel
Lt: 1-2 Wochen Alle Größen und Varianten von GN 585
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 585-10-B
- d1
Nominal size - 10
- d1 In inch
- 3/8
- b ±1
- 16
- d2 ±0.5
- 12
- d3** UNC-thread
- 7/16
- d4
- 26
- d5
- 24
- h
- 36
- Nominal load
(WLL) - 1.0 t [10 kN]
- 150

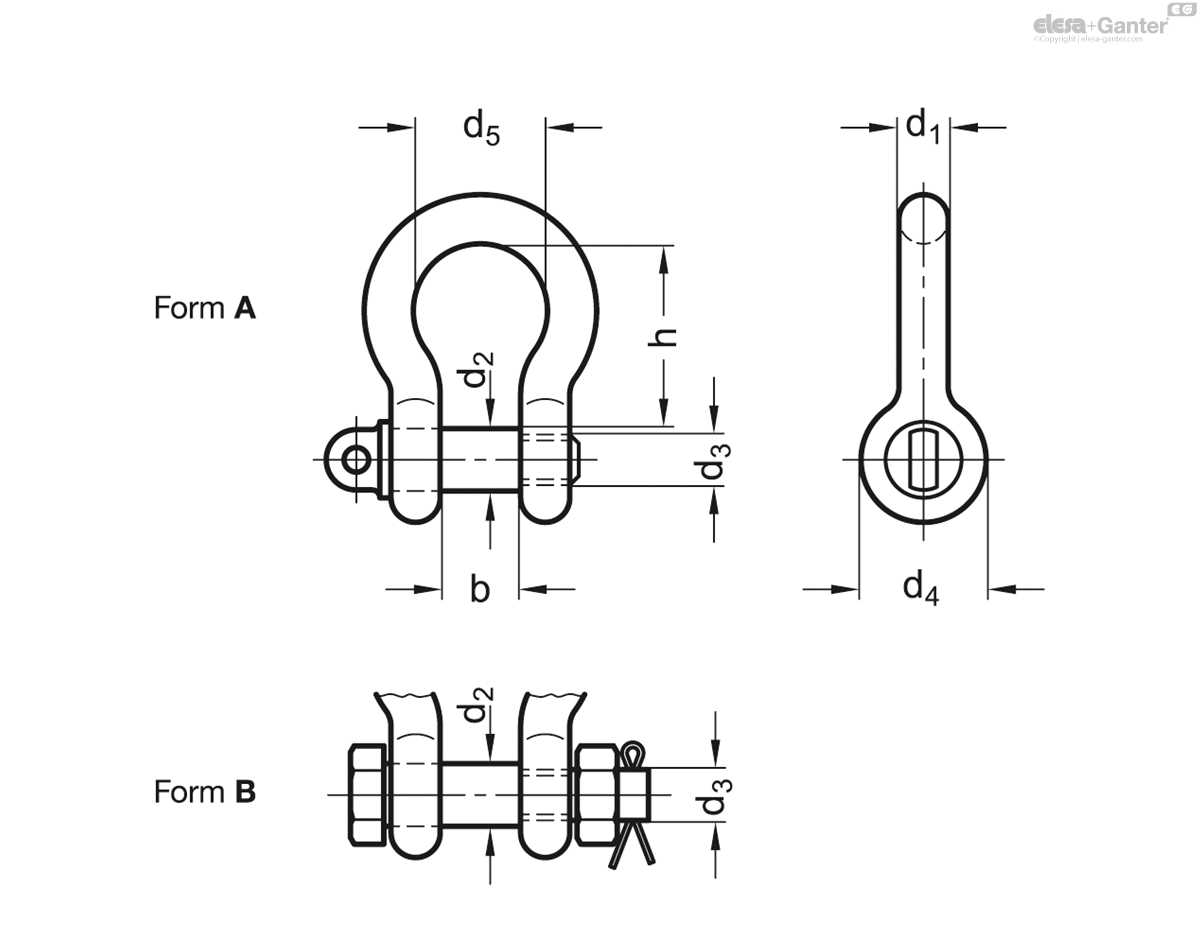

Form
- A: mit Schraubbolzen
- B: Bolzen mit Mutter und Splint
Bügel
- Vergütungsstahl, gesenkgeschmiedet
- feuerverzinkt
Bolzen
- Vergütungsstahl, gesenkgeschmiedet
- galvanisch verzinkt, lackiert
Hochfeste, geschweifte Schäkel GN 585 sind in Anlehnung an die US Federal Specification RR-C-271 hergestellt und zeichnen sich durch 6-fache Sicherheit aus. Die Mindestbruchkraft liegt daher mindestens um das 6-fache über dem Wert der Nenntragfähigkeit (WLL). Die geschweifte Form eignet sich besonders für Anwendungen mit Mehrfachbelegung der Schäkel.
Die geschweifte Form eignet sich besonders für Anwendungen mit Mehrfachbelegung der Schäkel.
Die Nenngröße und die Nenntragfähigkeit (WLL) sind auf dem Schäkel eingeschmiedet, was die sichere Zuordnung des Anschlagmittels erleichtert. Generell darf die Nenntragfähigkeit nicht überschritten werden.
Die Ausführung mit Mutter und Splint (Form B) wird in der Regel für andauernde Verbindungen empfohlen. Die Bolzen können sich drehen und die Muttern sind gegen unbeabsichtigtes Lösen durch einen Splint gesichert.
Weitere Anwendungsrichtlinien enthält die Bedienanleitung, die jeder Ringmutter beigefügt ist.
