880-M26X1,5-MS-K
GN 880 Ölablassventile
Lt: 1-2 Wochen Alle Größen und Varianten von GN 880
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

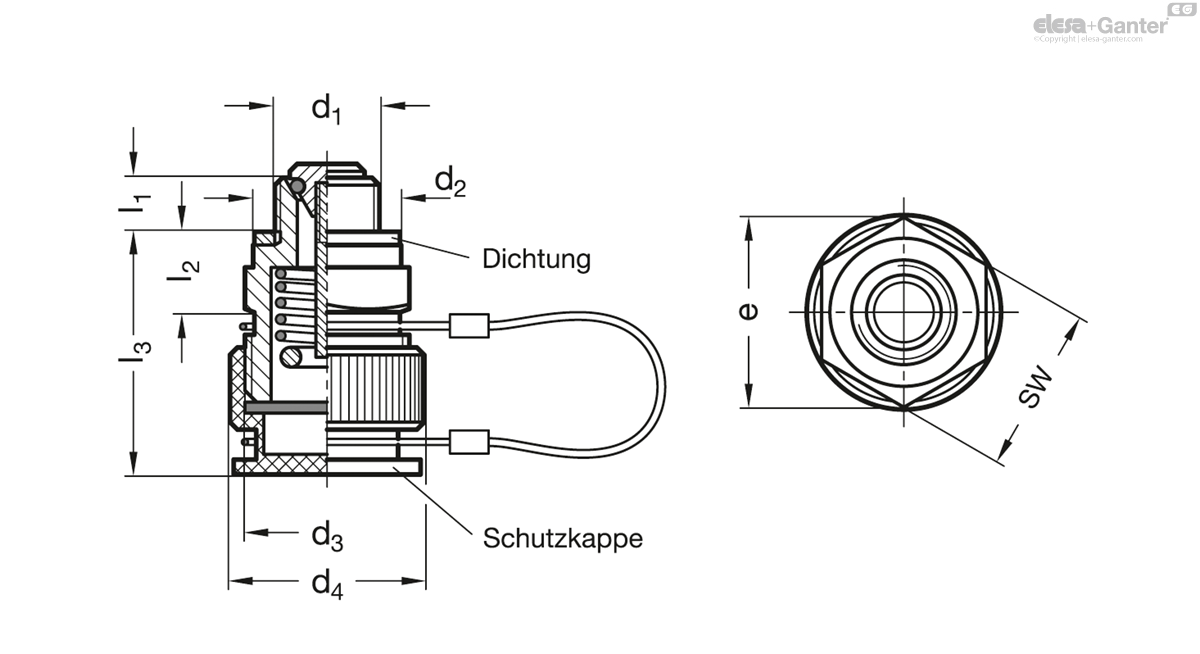

Technisches Datenblatt
Technische Daten
- Katalog
- GN 880-M26x1,5-MS-K
- d1
- M 26 x 1.5
- d2
- 32
- d3
- M26x1.5
- d4
- 30
- e ≈
- 37
- l1
- 9
- l2
- 12
- l3
- 32
- sw
- 32
- 133
Form
- K: mit Kunststoff-Schutzkappe und Halteseil
Ventilkörper
- Stahl ST verzinkt, blau passiviert
- Messing MS
Ventilteller
- Messing
- O-Ring Gummi FPM (Viton®)
Dichtungsscheibe DIN 7603 A
Kupfer
Anschlagpuffer
Kunststoff (Polyamid PA)
Halteseil
Edelstahl nichtrostend
Ölablassventile GN 880 sind beim drucklosen Ölablass einsetzbar. Ebenso bedingt bei durch Absaugung vorgesehener Entleerung.
Die Durchflussmenge (l/min.) hängt von der Viskosität des Mediums, der Füllmenge und der Temperatur ab. Richtwerte auf Anfrage.
Weitere Merkmale sind:
- einfache, sichere Handhabung
- optimaler Durchfluss
- hohe Druckbeständigkeit (bis 100 bar)
- hohe Temperaturbeständigkeit (-30 °C bis +120 °C, kurzzeitig bis 180 °C)
- zu 100 % auf Dichtigkeit geprüft
- andere Werkstoffe
Nach dem Abschrauben der durch ein Halteseil gegen Verlieren gesicherten Schutzkappe aufschrauben des passenden Anschlussstückes GN 880.1-
Mit dem Aufschrauben öffnet sich der Ventilteller und das Öl kann durch den Schlauch in einen bereitgestellten Behälter abfließen.
Nach dem Entleeren wird das Anschlussstück wieder abgeschraubt. Dabei senkt sich der Ventilteller und verschließt dieAblauföffnung wieder.
Der Behälter mit dem Ölablassventil ist wieder zum Einfüllen bereit.
Weitere Vorteile der Ölablassventile GN 880:
- keine Verbrennungsgefahr durch heißes Öl
- Vermeidung von Verunreinigungen durch unkontrolliert auslaufendem Öl
- geringer Zeitaufwand
