214.2-6-35

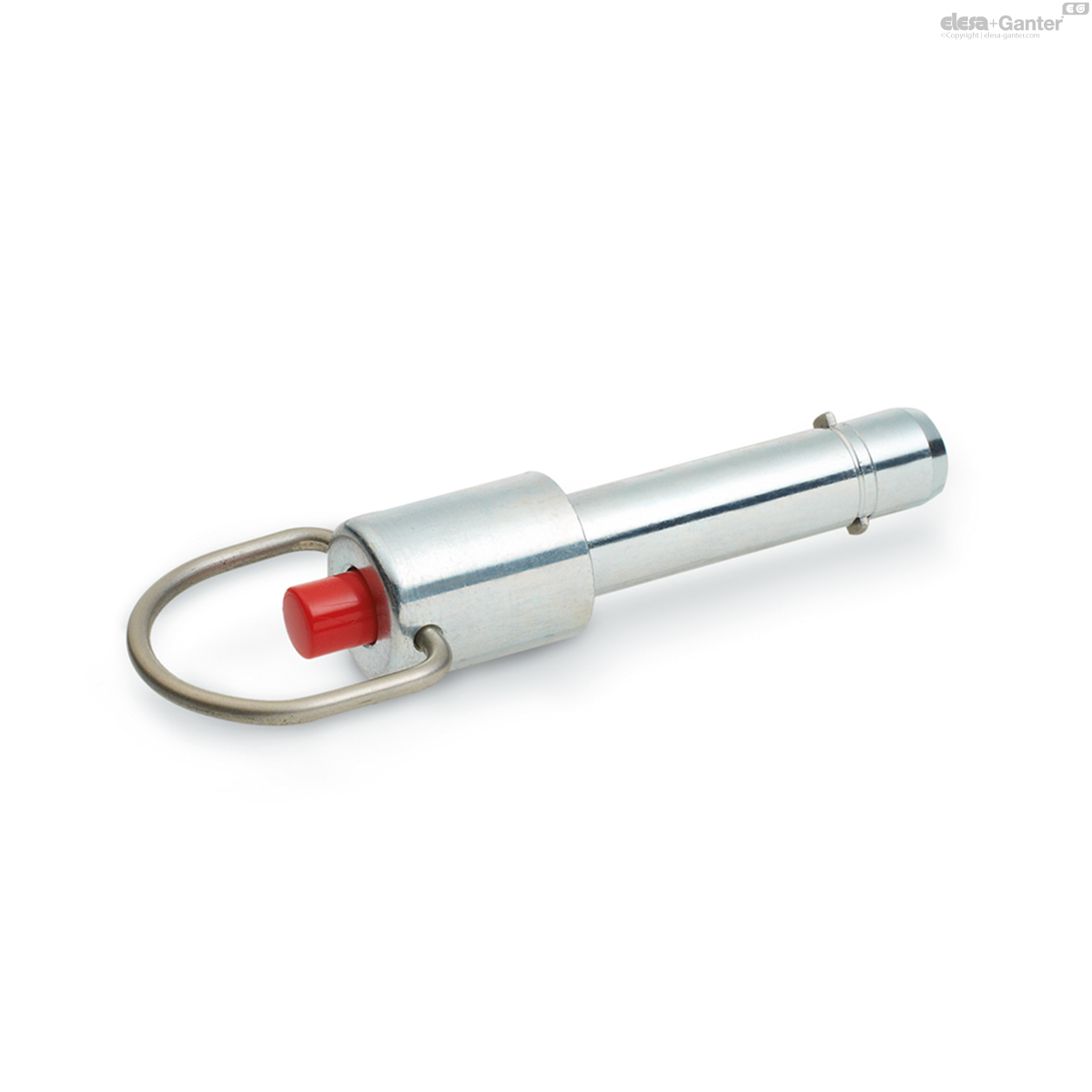

GN 214.2 Steckbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 214.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 214.2-6-35
- d1 -0.1
- 6
- l1 +0.4
- 35
- a
- 2.3
- b
- 0.5
- d2
- 7.5 +0.5
- d3
- 5.9
- d4
- 12
- d5
- 23
- l2
- 7
- l3
- 38
- Load in kN ≈
(Double sided
shear force)
see information - 14
- 22
Stift
Stahl
verzinkt, blau passiviert
Sperrklinke
Edelstahl-Blech nichtrostend, 1.4301
Zugring
Edelstahl nichtrostend, 1.4310
Druckknopf / Schieber
Kunststoff
- temperaturbeständig bis 80 °C
- Druckknopf rot
Druckfeder
Edelstahl nichtrostend, 1.4310
Steckbolzen mit Axialsicherung GN 214.2 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.
Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.
Die Ausführung mit schwenkbarem Zugring erleichtert die Anwendung bei engen Platzverhältnissen.
Die in der Tabelle angegebenen Werte für die Belastbarkeit bei Scherbeanspruchung sind theoretisch ermittelte Richtwerte. Sie sind unverbindlich unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.
