M.443/170-N-CH

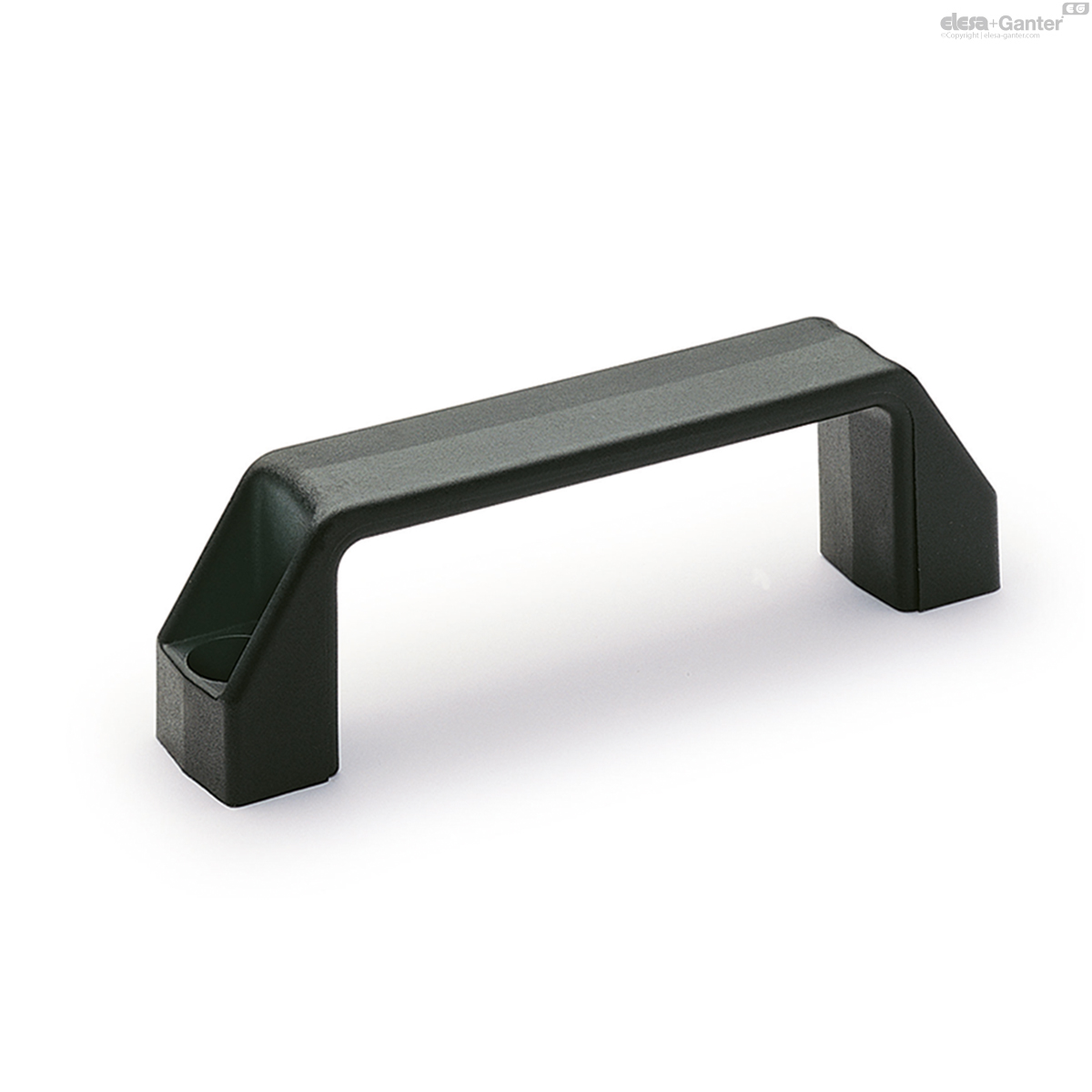

M.443-N-CH Kunststoff Thermoplast (Polypropylen), für Zylinderschraube
Lt: 1-2 Wochen Alle Größen und Varianten von M.443
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- 37186
- Beschreibung

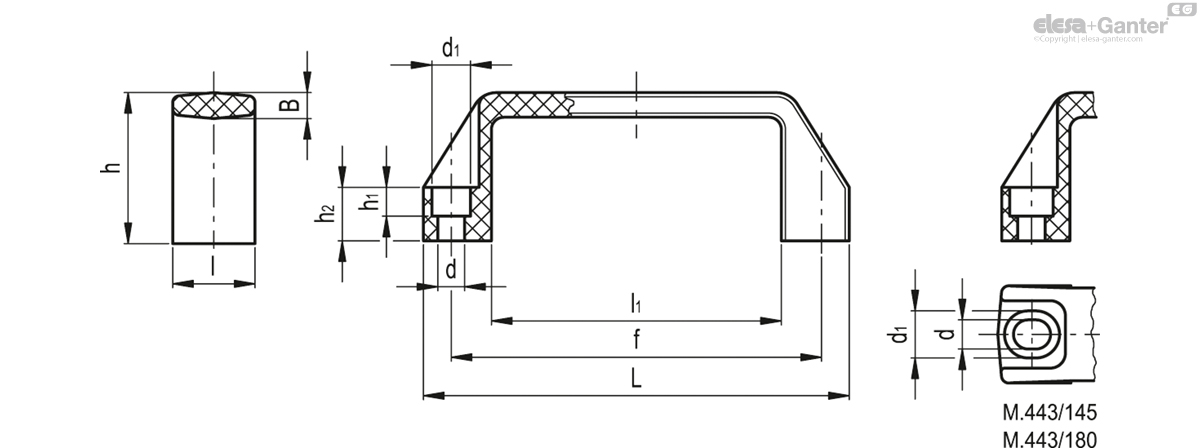

- M.443/170 N-CH
- L
- 160
- f
- 140±1
- d
- 8.5
- d1
- 13.5
- h
- 46
- h1
- 8.5
- h2
- 16
- B
- 7
- l
- 27
- l1
- 113
- F1
[N] - 1800
- F2
[N] - 1300
- L1
[J] - 13
- L2
[J] - 6
- 45
Standardausführungen
- M.443-CH: Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, orange, grau, rot und grün, matt
Durchlöcher für Zylinderschrauben mit Innensechskant
- M.443-N-CH: Glasfaserverstärkter Kunststoff Thermoplast (Polypropylen PP), schwarz
Durchlöcher für Zylinderschrauben mit Innensechskant
- M.443-SH: Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz
Durchlöcher für Senkkopfschrauben
- M.443-EH: Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz
Durchlöcher für Zylinderschrauben mit Innensechskant, Sechskantschraube oder Standard-Kontermuttern
Technische Daten
Zugbelastung und Schlagfestigkeit: Die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
