933.5-M10-35-ZK
GN 933.5 Edelstahl-Sechskantschrauben
Lt: 1-2 Wochen Alle Größen und Varianten von GN 933.5
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 933.5-M10-35-ZK
- d1
- M 10
- l1
- 35
- d4 +0.05
- 7.8
- l4
- 6.4
- l5 ≈
- 7.3
- sw
- 17
- 27
Form
- MS: Messing Druckzapfen
- KU: Kunststoff Druckzapfen (Polyacetal POM)
- ZK: Kugelzapfen
Sechskantschraube
Edelstahl nichtrostend, 1.4301 (A2)
Edelstahl-Sechskantschrauben GN 933.5 mit Druckzapfen aus Messing oder Kunststoff werden eingesetzt, wenn Druckstellen oder Beschädigungen an der Spannfläche vermieden werden sollen.

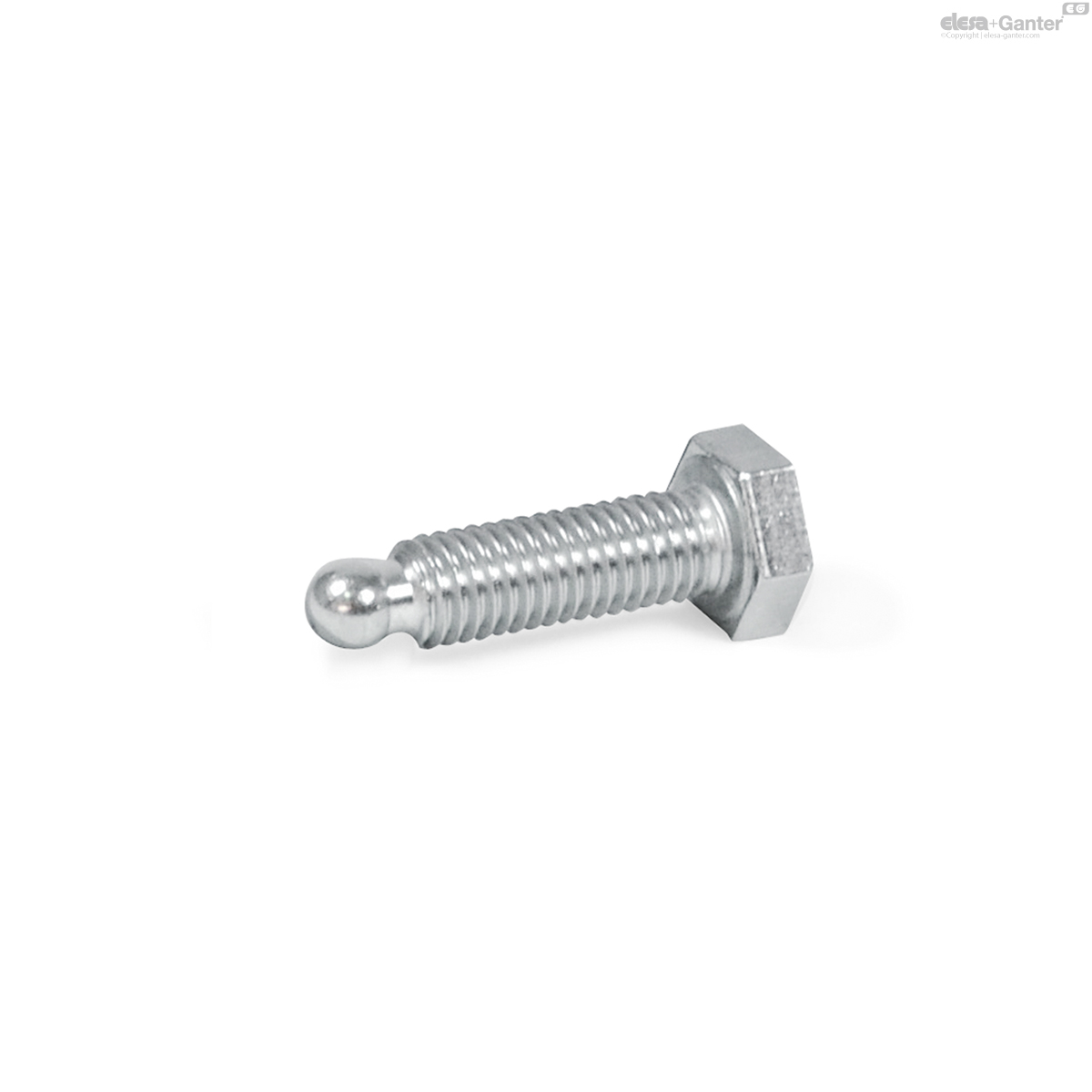

Edelstahl-Sechskantschrauben GN 933.5, Ausführung ZK, haben einen Kugelzapfen dessen Durchmesser d4 kleiner als der Kerndurchmesser d1 des Gewindes ist und eignen sich daher für die Aufnahme von Druckstücken GN 631 / GN 631.5 , die nicht zum Lieferumfang gehören.
