51.6-ND-43-22-M4 GN 51.6 Haltemagnete

51.6-ND-43-22-M4

GN 51.6 Haltemagnete

Scheibenform, mit 2 Innengewinden, mit Gummiummantelung
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 51.6

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 51.6-ND-43-22-M4
d1
43
m
22
d2
M 4
d3
39
h
10.3
t min.
6
Nominal adhesive forces in N
85
37

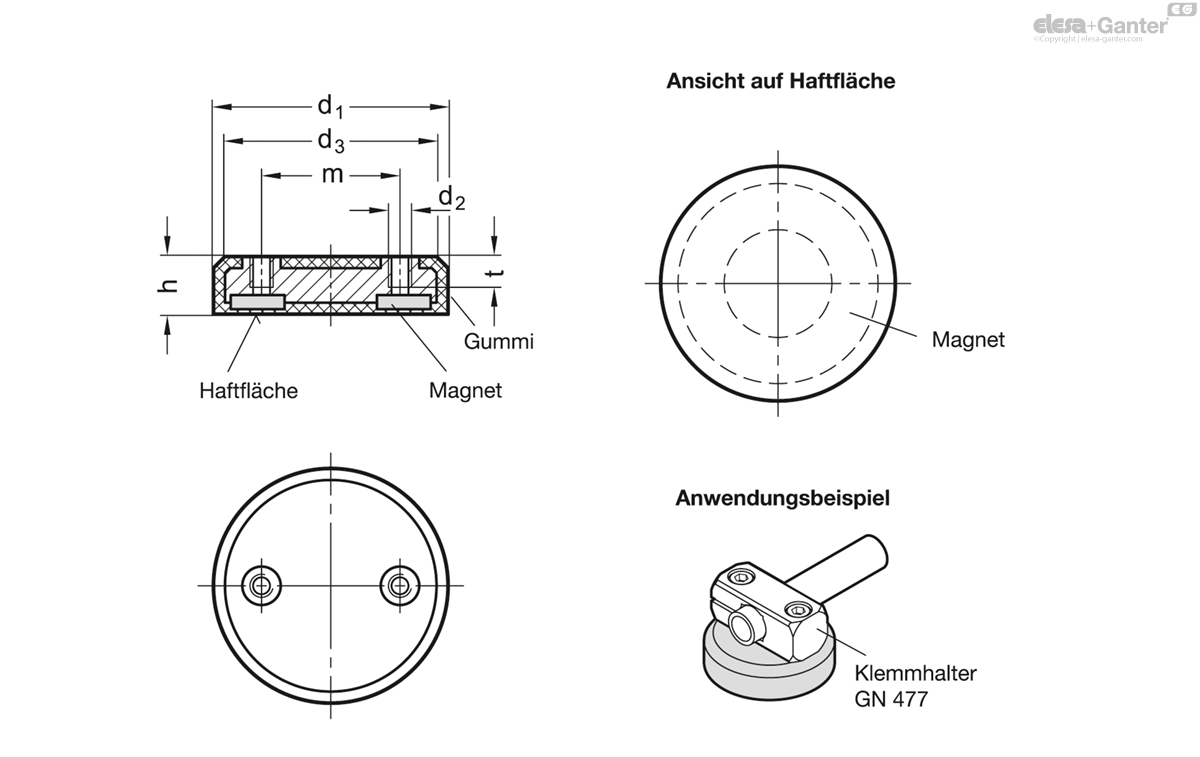

51.6-ND-43-22-M4 drawing

Stahlteil

verzinkt

Magnetwerkstoff

NdFeB ND

Neodym, Eisen, Bor

temperaturbeständig bis 80 °C

Gummiummantelung

Elastomer (TPE)

80 shore A ≈

schwarz

Bei Haltemagneten GN 51.6 handelt es sich um ein geschirmtes Magnetsystem, das gummiummantelt ist.

Die Gummiummantelung schützt empfindliche Oberflächen vor Beschädigungen durch den Magneten und bietet zudem einen großen Reibungskoeffizienten, wodurch sich hohe seitliche Haftkräfte ergeben.

Ihre Abmessungen, insbesondere der Bohrungsabstand m und die Gewinde d2 sind abgestimmt auf die Verwendung mit Klemmhalter GN 473, GN 477 und GN 480.
