992.5-V30-M8

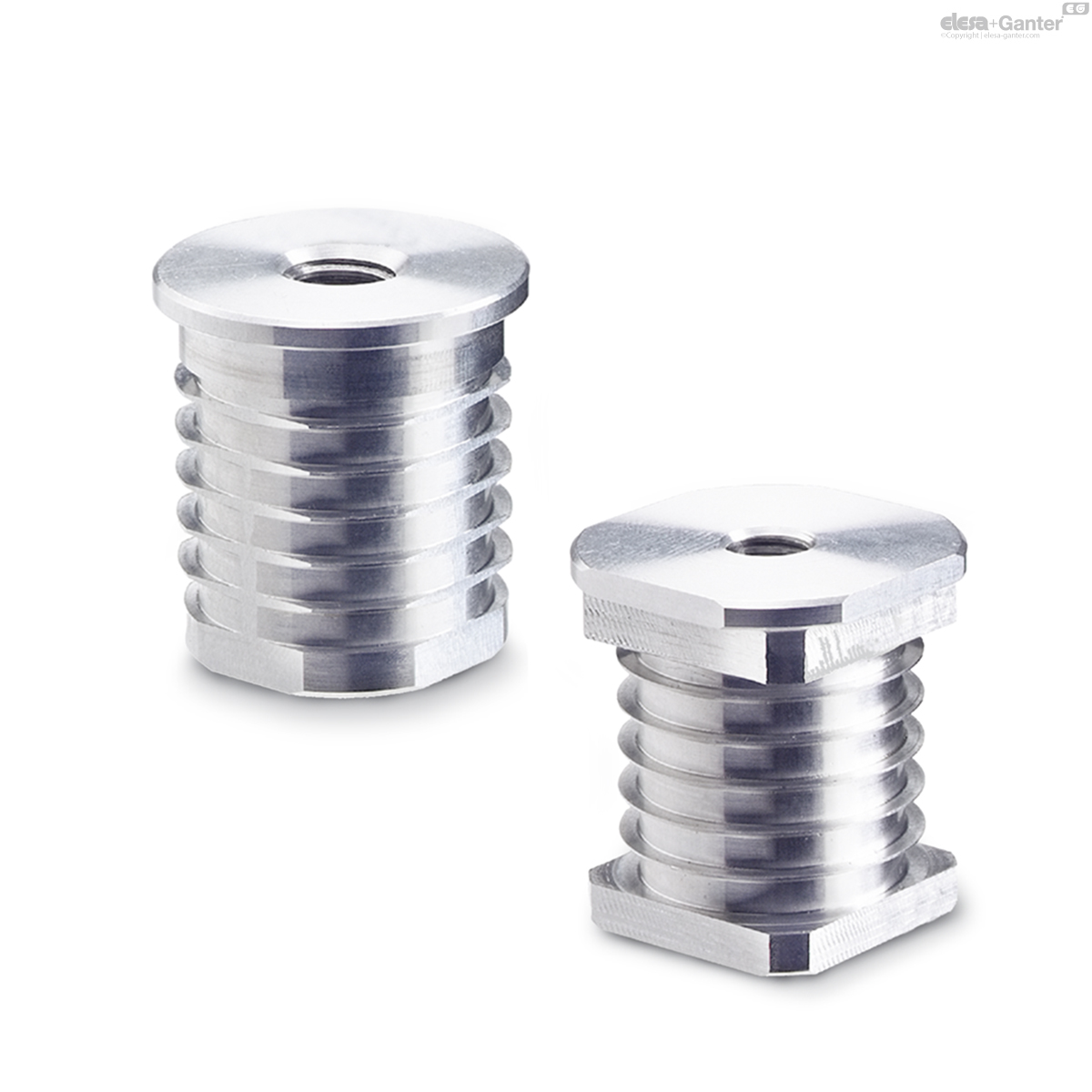

GN 992.5 Edelstahl-Einsteckbuchsen
für Konstruktionsrohre
Lt: 1-2 Wochen Alle Größen und Varianten von GN 992.5
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

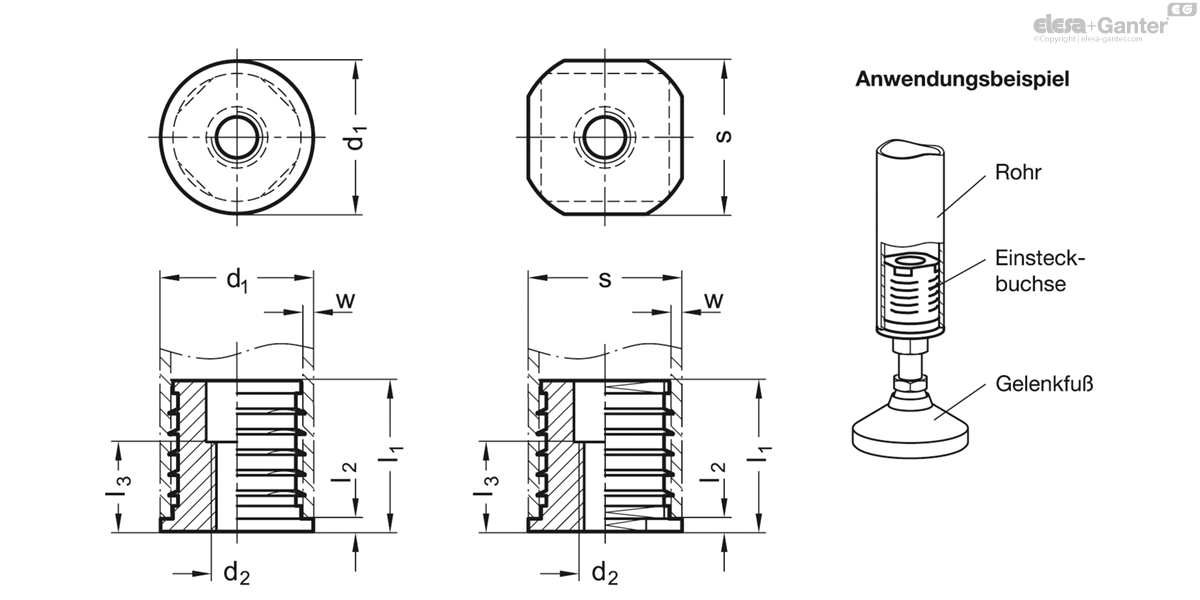

Technische Daten
- Katalog
- GN 992.5-V30-M8
- s
- V 30
- d2
- M 8
- l1
- 29.5
- l2
- 2.5
- l3 +0.5
- 18
- w
- 2
- For tube
GN 990 - V 30
- 106
Edelstahl nichtrostend, 1.4305
Edelstahl-Einsteckbuchsen GN 992.5 werden durch Einschlagen mittels Schonhammer montiert. Die Lamellen überbrücken dabei eine Fertigungstoleranz des Innendurchmessers bzw. Innenvierkants von ±0,5 mm. Dadurch wird die Montage von Schrauben in Rohren ermöglicht.
Die Abmessungen sind an Konstruktionsrohre GN 990 , angelehnt, jedoch wird eine Überprüfung der Toleranzlage des Rohrs empfohlen.
